    1) Qu’est ce donc?

    Cet organe du flipper mécanique permet en fait de passer d’un jour à un autre
    Dans le cadre de deux joueurs ce dernier peut recevoir que deux disque avec cames et aussi 4 disques, vous comprenez bien 2 disques = 2joueurs et la suite va sans dire.

    2) Démontons le

    Ici il s’agit de le déposer
    Un conseil pour plus da facilité, déposez tout le fronton et posez le sur une table afin de travailler plus facilement

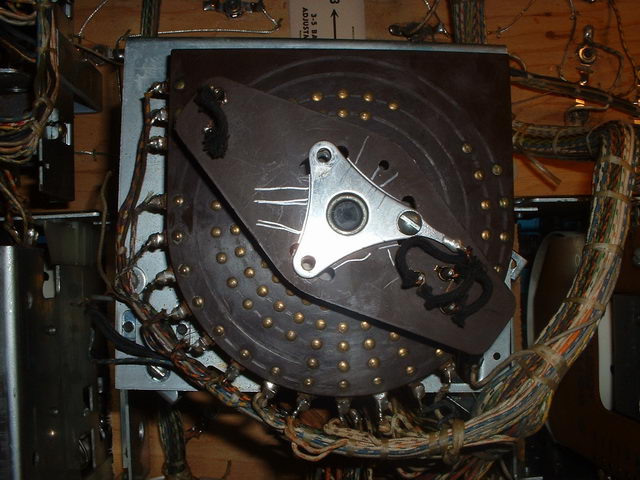

    Le voici

    [​IMG]

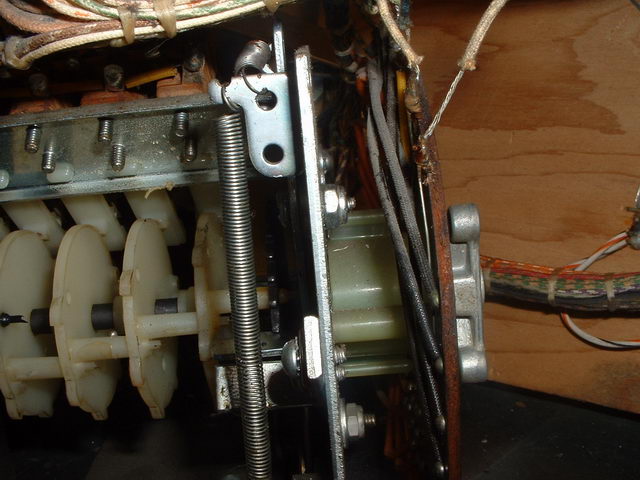

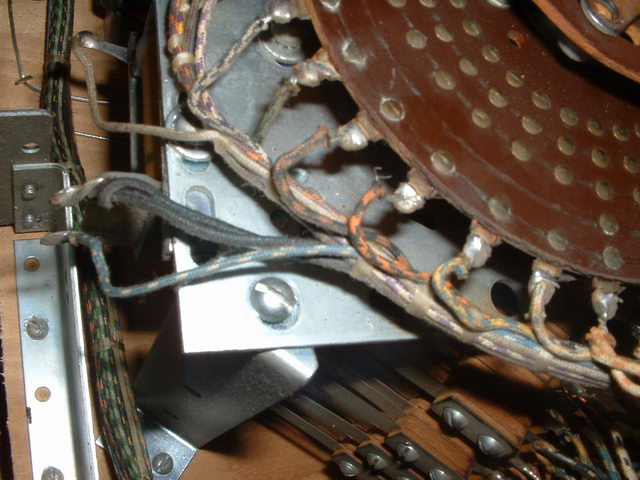

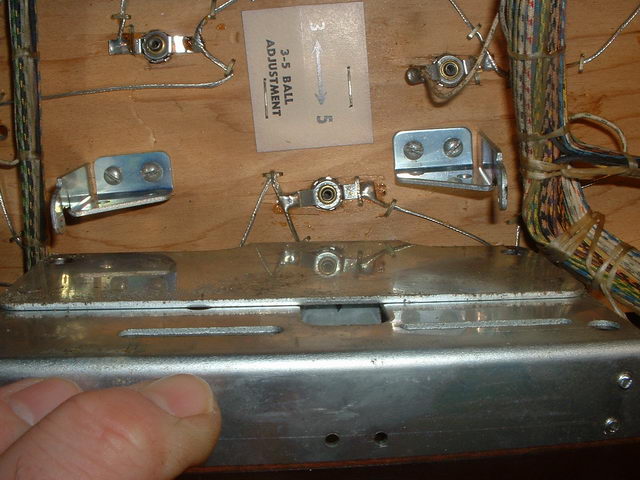

    Pour le démonter il suffit de déposer cette vis ( 1 ère photo ) et de retirer les deux petites griffes noires et de le retirer simplement ( 2ème photo )
    [​IMG] [​IMG]

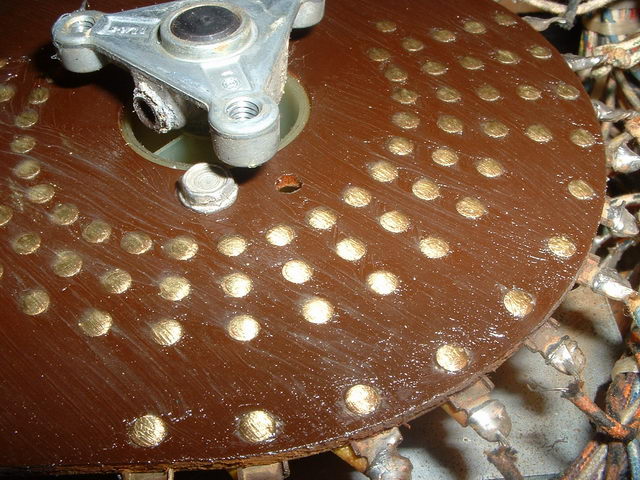

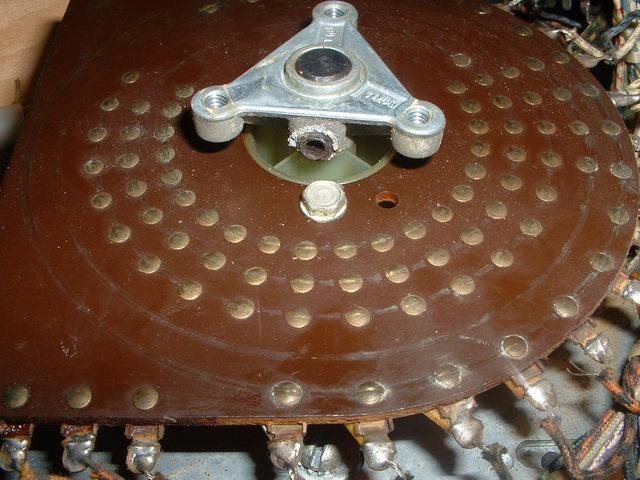

    3) Le disque à contacts

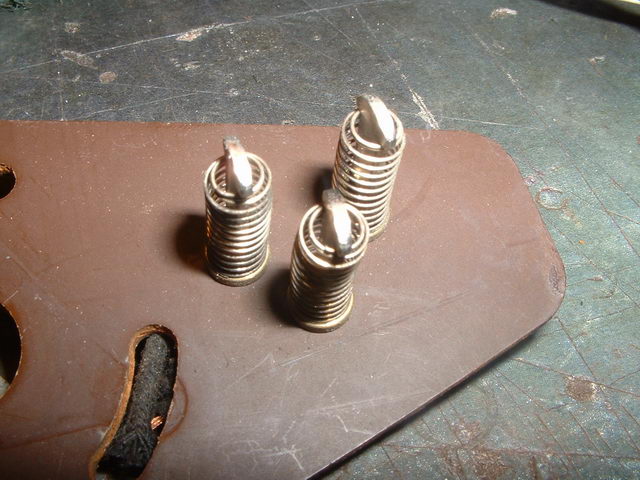

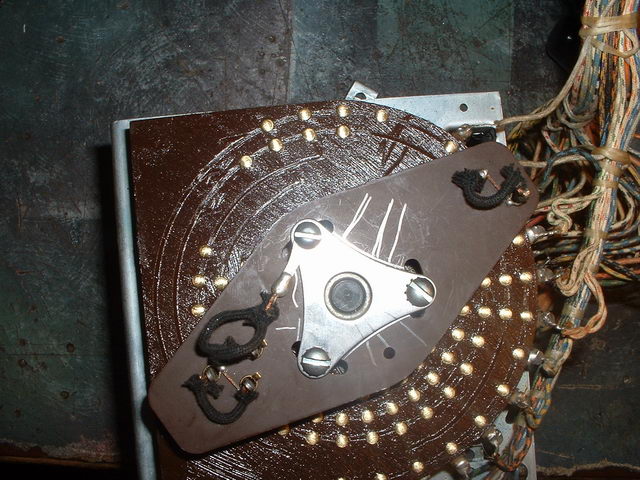

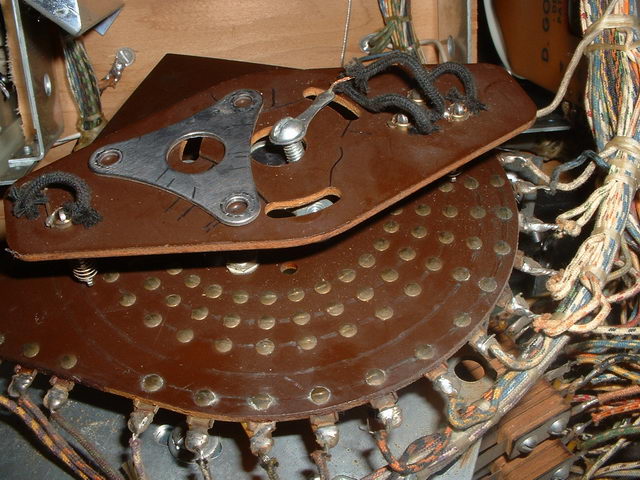

    Oui voici le disque à contacts avec des poussoirs
    Attention tracez des traits un peu partout , pour simplement vous faciliter la vie lors du remontage et garder la bonne position de l’ensemble

    [​IMG] [​IMG] [​IMG]

    [​IMG] [​IMG]


    Voilà dans l’ordre les photos ci dessus
    Je vous dis simplement nettoyez cela avec du tampon à récurer vert ( tien au fait son vrai nom et paille de fer synthétique )
    Une fois bien nettoyé et graissé repositionnez
    Tien un truc si vous avez perdus le nord…..( façon de parler ) regardez en dessous de la plaque de bakélite qui supporte les poussoirs je suis sur qu’il y aura une emprunte, oui naturellement, alors vous êtes sauvez, regardez l’autre pièces en acier ou vient se visser avec trois vis cette bakélite . Vous verrez son inverse imprimé on dira sur le circuit de bakélite
    Facile en plus les déformations rendent le repositionnement aisé.

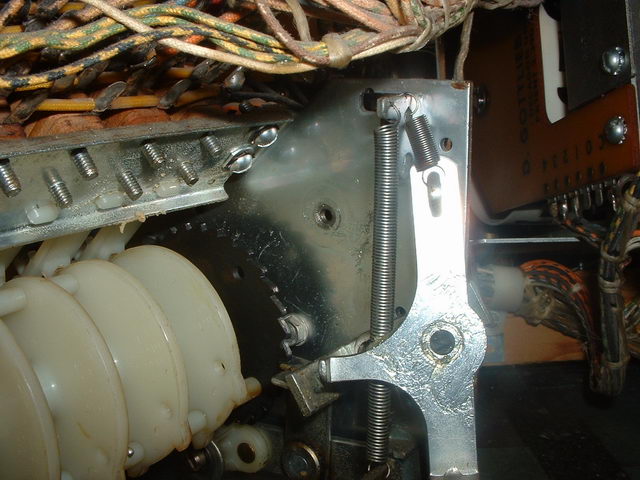

    4) Passons au doigt d’incrémentation

    Heu c’est quoi ce truc ???

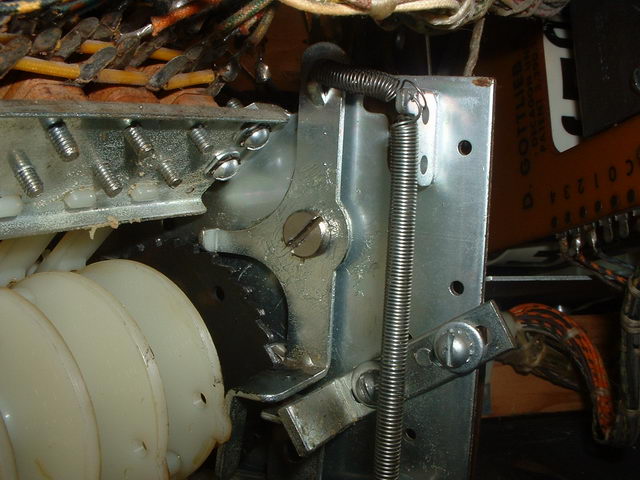

    C’est cela
    [​IMG]


    Regardez bien au dos si l’écrou est là
    Alors si oui il faudra le faire sauter en desserrant car il est maintenu avec du frein filet fort et aussi une rondelle frein.

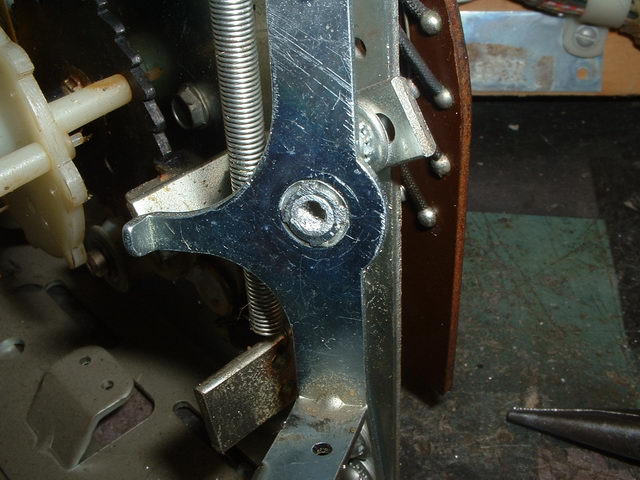

    Regardez ce que vous devez obtenir
    [​IMG] [​IMG]

    Sur la photo de droite voyez le doigt se déboîte facilement après, graissez copieusement avant remontage.

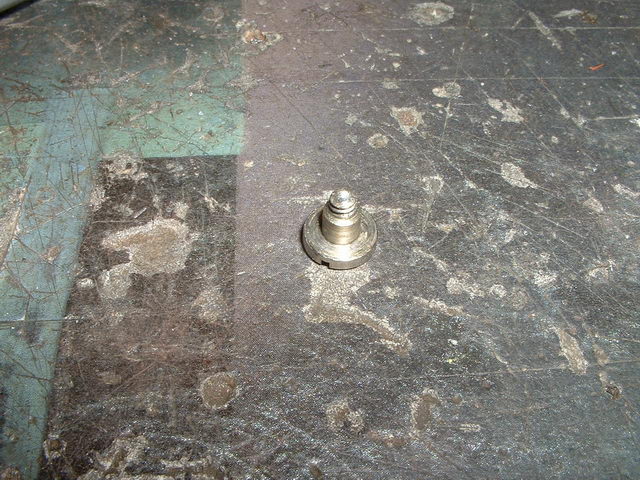

    Mais avant vous avez cela non ?

    [​IMG]
    M’enfin comme dirait Gaston, elle est cassée, plus moyen de serrer avec cela ???
    Que faire?

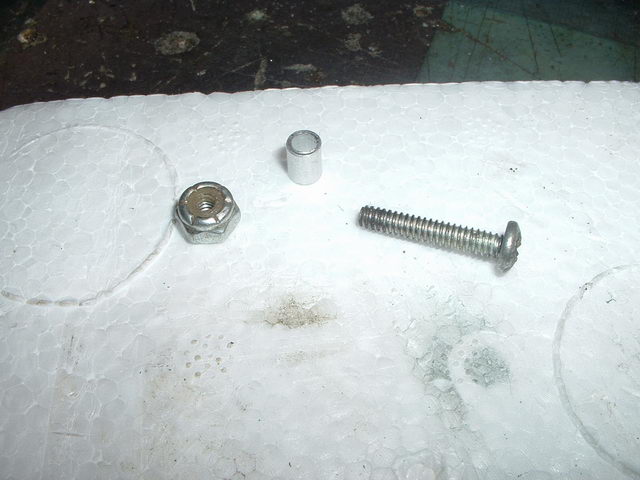

    Facile, choisissez une vis au pas impérial, un écrou frein avec bague de nylon et une entretoise
    Si cette entretoise vous ne trouvez pas, achetez un tube en alu et coupez le et hop une entretoise
    [​IMG]

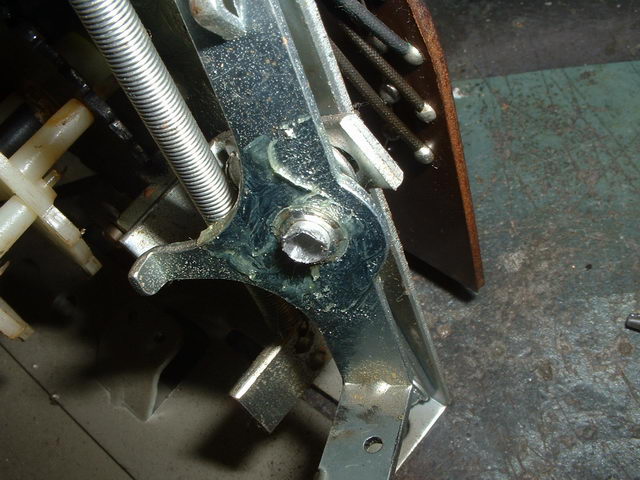

    Une fois positionnée cette dernière, limez l’excédent pour affleurer le doigt

    [​IMG] [​IMG]

    Voilà remontez en ne serrant pas trop fort, il faille que cela bouge librement
    Mais derrière serrez avec la vis maintenue, à fond l’écrou frein ( Nylstop la marque )
    [​IMG] [​IMG]

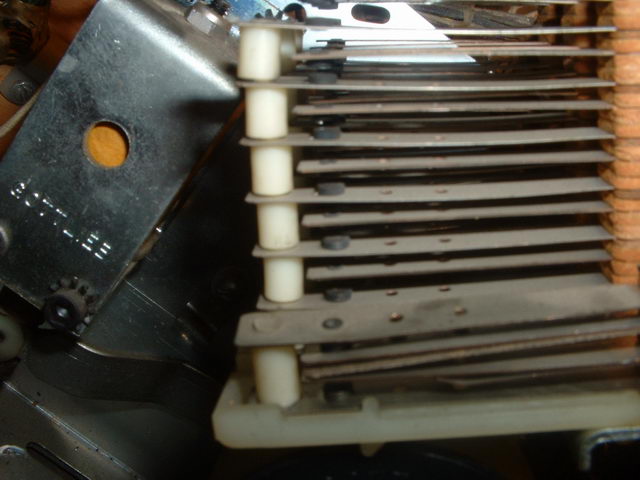

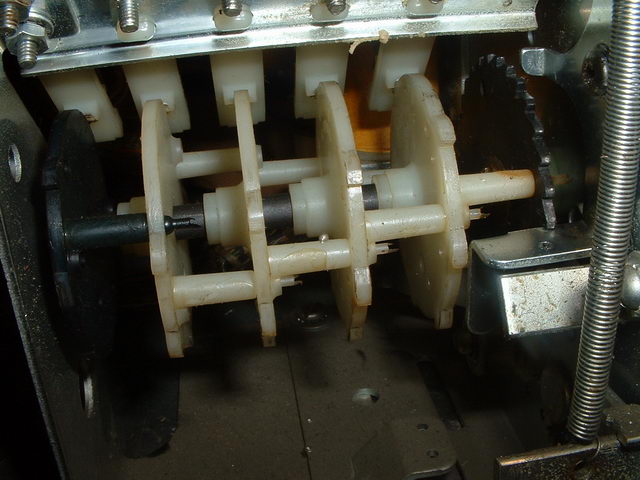

    Profitez après de vérifier que les disques agissent bien sur les contacts et qui les ouvre ou ferme
    Nettoyez un peu le tout et graissez les disques.

    [​IMG] [​IMG]

    5) Remontez

    Procédez en inverse que lors du démontage

    6) Concluons

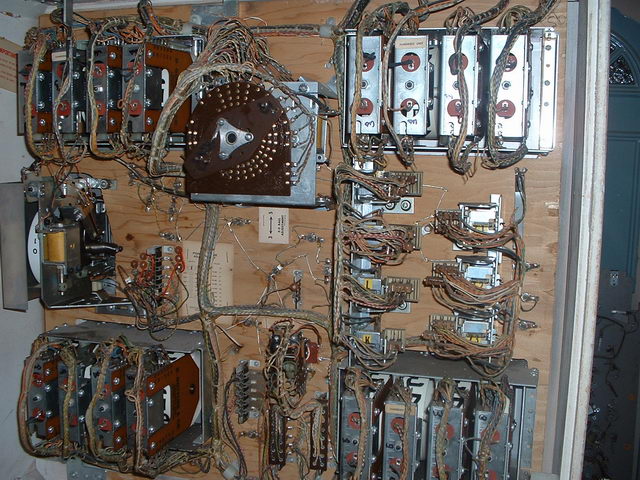

    Voilà c’est fait , ah il est beau la dedans
    [​IMG]

    Celui là il va basculer les joueurs avec rapidité et silence même
    Cela change après une remise en forme de cet organe, car il casse les oreilles sinon ( porte métallique arrière déposée )

    Bon flippp

    © David
    © FF et Rp
    Origine le 13-12-2004
    Révision I le 15-02-09
