Le connecteur Jamma et son câblage

Discussion dans 'Arcades' créé par Maitre Des Lieux, 18 Février 2015.

  1. Maitre Des Lieux

    Maitre Des Lieux Administratator Membre du personnel Big Boos

    Inscrit:
    9 Février 2015
    Messages:
    11
    J'aime reçus:
    19
    Points:
    3
    Sexe:
    Homme
    Occupation:
    Flippers
    Localité:
    Manom
    Site web:
    Le connecteur Jamma


    1) Présentation

    Plutôt que de vous faire une tartine sur celui qui l’a créé , si c’est un tel ou un tel, là n’est pas le soucis

    Sachons plutôt que ce connecteur est né , fruit d’une conciliation entre constructeur pour voir un standard apparaître et aussi simplifier la vie aux professionnels, qui devaient avant partir en expédition avec des adaptateurs pour telle ou telle carte

    2) Le dit connecteur

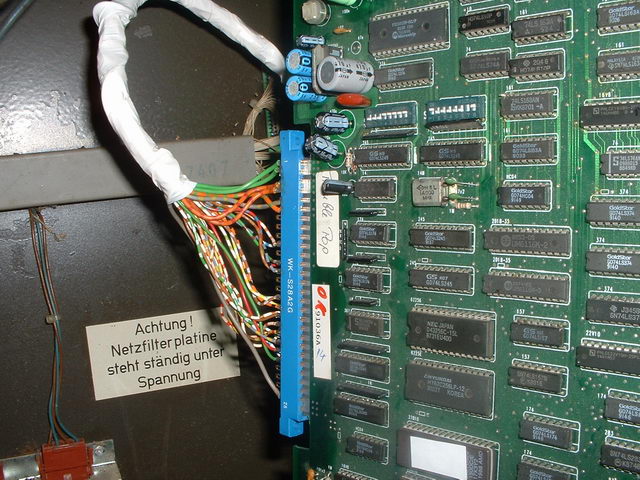

    Voici une photo de ce connecteur
    [​IMG]

    Tel que j’ai pris la photo je vous montre ce connecteur branché sur une carte de jeu au standard Jamma

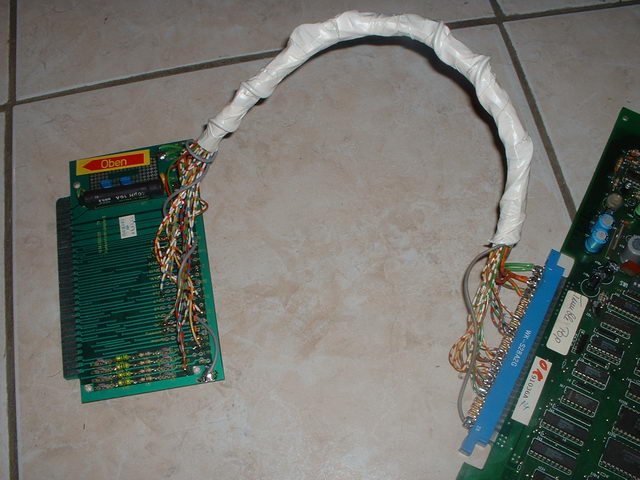

    Certaines bornes demandent un adaptateur ou alors ce dernier peu adapter vos besoins d’y branche une MAME dessus
    Ce petit circuit imprimé adaptateur et bien pratique et vous permet d’y souder des fils comme bon vous semble ( enfin pour brancher tel ou tel organes diverses en entrées )

    [​IMG]

    Voyons un peu comment le connecteur est fait

    [​IMG] [​IMG] [​IMG]

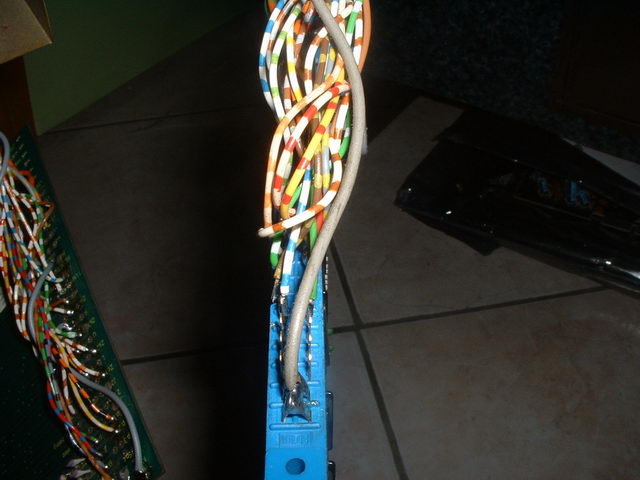

    La photo de gauche nous montre le câblage réalisé, pas de difficultés si ce n’est que de savoir souder

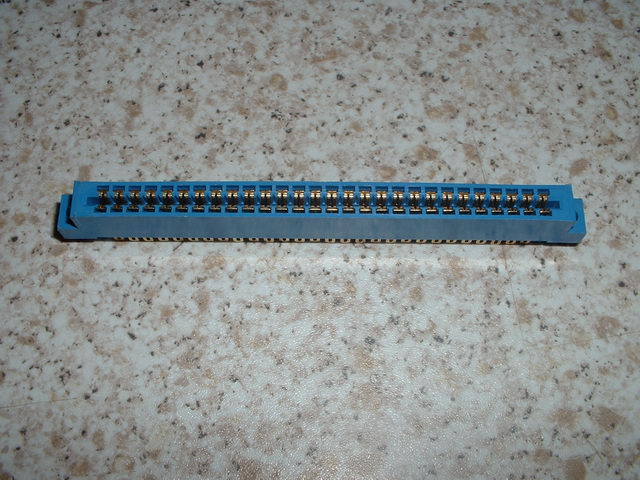

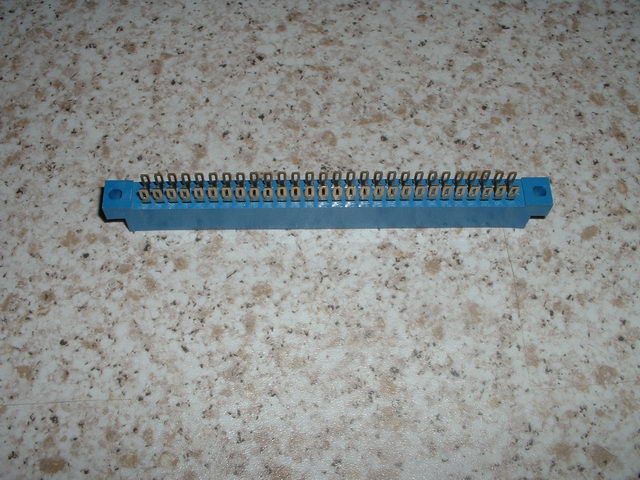

    Les deux photos de droite, je vous montre les nouveaux connecteurs Jamma .

    Pourquoi nouveau ? Simplement avant il y avait des connecteurs femelle de couleur noire , un peu comme l’interconnections driver GTB et Cpu, des cosses qui ne se trouve ou plus ou quasiment pas, soit mettez ce dernier, de plus les contacts sont protégés par du Rhodium, qui est en fait un métal qui a presque les mêmes caractéristiques que l’or, soit OUBLIEZ les MAUVAIS CONTACTS….

    3) Le câblage ?

    Bien il va de soit que vous allez me demander ou je branche quoi ???

    Bien voici un tableau bien complet, que ou vous trouverez dans votre manuel Neo Geo ( pour ce qui est des slots ) ou alors dans cet article

    Côté soudure Broche CS Broche CC Côté Composants
    GND A 1 GND
    GND B 2 GND
    +5 V C 3 +5 V
    +5 V D 4 +5 V
    Non Utilisé E 5 Non Utilisé
    +12 V F 6 +12 V
    Dé trompeur H 7 Dé trompeur
    Compteur de pièces entrée 2 J 8 Compteur de pièces entrée 1
    Non Utilisé K 9 Non Utilisé
    Haut parleur(-) L 10 Haut parleur (+)
    Non Utilisé M 11 Non Utilisé
    Sortie Vidéo Verte N 12 Sortie vidéo Rouge
    Synchro de vidéo P 13 Sortie Vidéo Bleue
    BP d’entrée spécial SERVICE R 14 Masse Vidéo
    Non conn S 15 BP de TEST
    Contact monnayeur 2 T 16 Contact monnayeur 1
    BP de START joueur 2 U 17 BP de START joueur 1
    Joueur 2 HAUT V 18 Joueur 1 HAUT
    Joueur 2 BAS W 19 Joueur 1 BAS
    Joueur 2 GAUCHE X 20 Joueur 1 GAUCHE
    Joueur 2 DROIT Y 21 Joueur 1 DROIT
    Joueur 2 BOUTON 1 Z 22 Joueur 1 BOUTON 1
    Joueur 2 BOUTON 2 a 23 Joueur 1 BOUTON 2
    Joueur 2 BOUTON 3 b 24 Joueur 1 BOUTON 3
    Joueur 2 BOUTON 4 c 25 Joueur 1 BOUTON 4
    Non Utilisé d 26 Non Utilisé
    GND e 27 GND
    GND f 28 GND



    Pour le dé trompeur avec le nouveau connecteur, au lieu d’écrire coté composant etc… et de se tromper, je vous conseille de remplir d’étain cet espace, ainsi il sera détromper, sans acheter des dé trompeurs ridiculement chers !

    Dans le tableau j’ai souvent répété BP, en fait je simplifie l’écriture de Bouton Poussoir, normalement ouvert au repos

    Pour information tous les contacts que ce soit de bouton de jeu ou crédits etc….sont câblés d’un coté à la masse et de l’autre à la carte Jamma

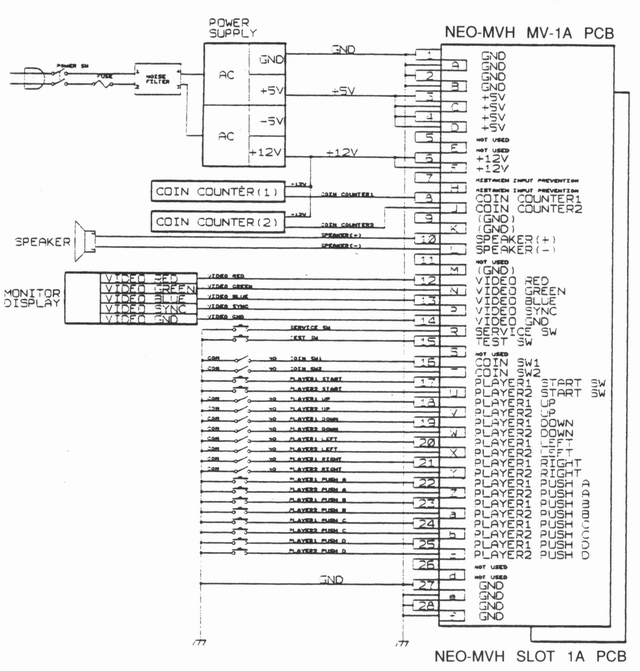

    Regardez un exemple de câblage dans un manuel MV 1-A de SNK

    [​IMG]

    Pour des jeux à 6 boutons comme un ami exploitant a conseillé, mettez un connecteur Molex entre votre bandeau et un autre connecteur Molex en direction de votre carte, ainsi vous avez un connecteur universel sur votre bandeau et quant vous mettez une nouvelle carte 6 boutons, vous n’aurez plus qu’a connecter !

    4) Conclusion

    Bien vous voici paré au câblage de votre borne, vous avez les clefs en mains, ou alors dirais je le fer à soudé déjà chaud ?
    Bon amusement, bien tout cela m’a donné envie de faire un Cue Brick

    A bientôt et bon flippp ( ha non et bon Bubble Bubble ;) )


    © David
    © FF et Rp
    Origine Novembre 2004
    Revision I le 07-01-05
    Revision II le 05-02-09

    Dernière édition: 19 Février 2015
