La driver sys1 Gottlieb et son dépannage

Discussion dans 'Flippers Electroniques Gottlieb' créé par Maitre Des Lieux, 19 Février 2015.

Statut de la discussion:
N'est pas ouverte pour d'autres réponses.
  1. Maitre Des Lieux

    Maitre Des Lieux Administratator Membre du personnel Big Boos

    Inscrit:
    9 Février 2015
    Messages:
    12
    J'aime reçus:
    19
    Points:
    3
    Sexe:
    Homme
    Occupation:
    Flippers
    Localité:
    Manom
    Site web:
    La driver sys1 et sa réparation


    1) Quelles sont les versions ?

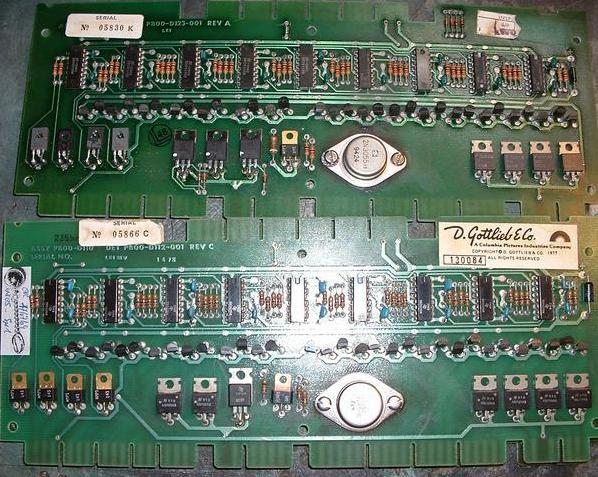

    Il faut savoir qu’il existe en premier deux types de cartes driver sys1, regardez ci dessous

    [​IMG]

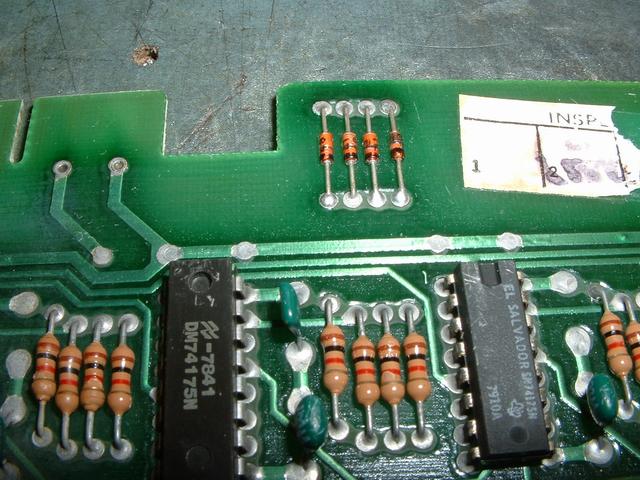

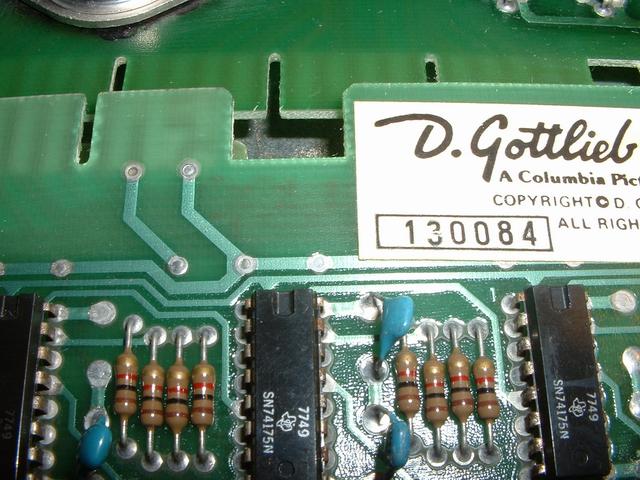

    Deux ? Mais on dirait la même ??? Non pas tout à fait. Il y a sur le haut à droite une différence, une carte à des diodes l’autre pas ??? Mais pourquoi donc ?

    [​IMG] [​IMG]

    Je me suis demandé cela , et j’ai trouvé, enfin je pense avoir trouvé le pourquoi du comment.

    Si on considère que les quatre derniers transistors en bas à droite commandent les Xylos dans la génération première et commande les Sons dans la génération seconde de Sys1, on peut deviner alors que les diodes dans la génération première de Sys1 sont la pour éviter des retour de tension de 24 Volts sur la carte Cpu, celle ci deviennent inutiles avec les Sys1 sons évolués car la carte sons (sa partie logique d’entrée ) est commandée en 5 Volts. Soit pas de gros dégâts si le circuit d’entrée de la carte sons dégage, mais par contre pour les Xylos, toute la Cpu risquerait d’être endommagée .

    2) Les pannes fréquentes :

    Trois quart des temps la carte présente des destructions de transistors liés à de mauvaise masse ou alors d’un mauvais entretien ou d’un connecteur Cpu / Driver douteux. Rares sont les cas autres, hormis le claquage d’un IC sur la carte Cpu

    Voyons un peu les transistors….

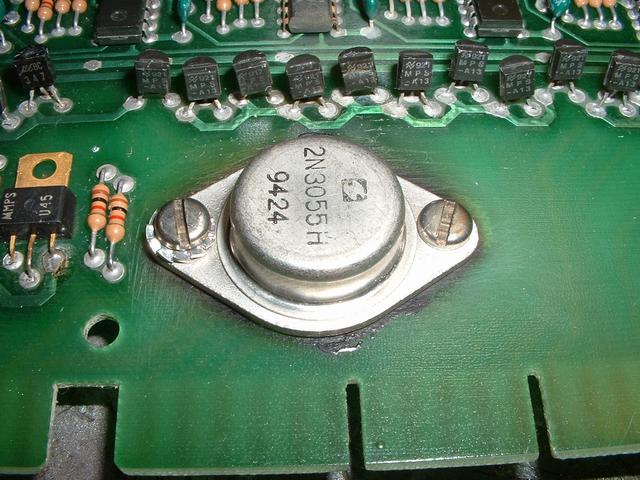

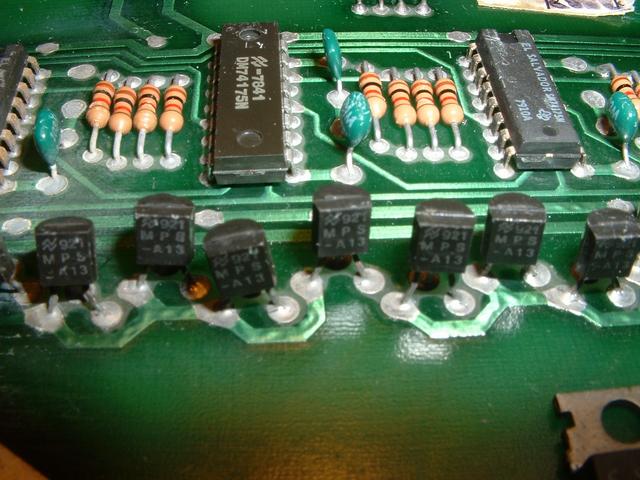

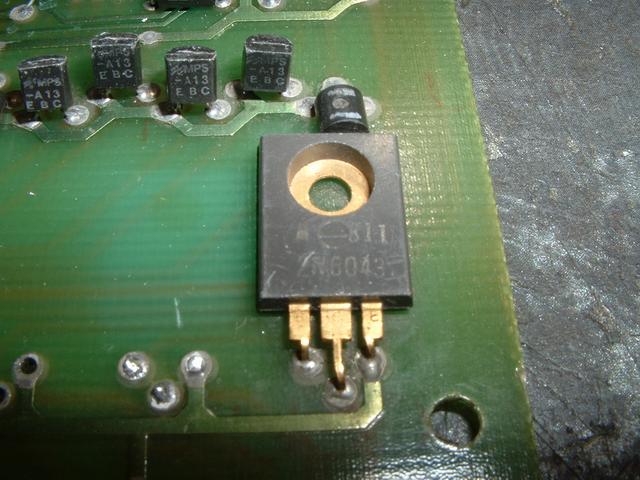

    Il y a des MPSU45, des MPSA13, des 2N 6043, de SE9300, des 2N3055, pfou quel beau panel….

    Voyez ci dessous

    [​IMG] [​IMG] [​IMG] [​IMG]

    Mais qui fait quoi ???

    On utilise les transistors MPSU 45 pour les commandes de faibles bobines ou alors pour des lampes, qui sont en parallèle, soit deux .

    On utilise les MSPA13 pour des commandes de lampes

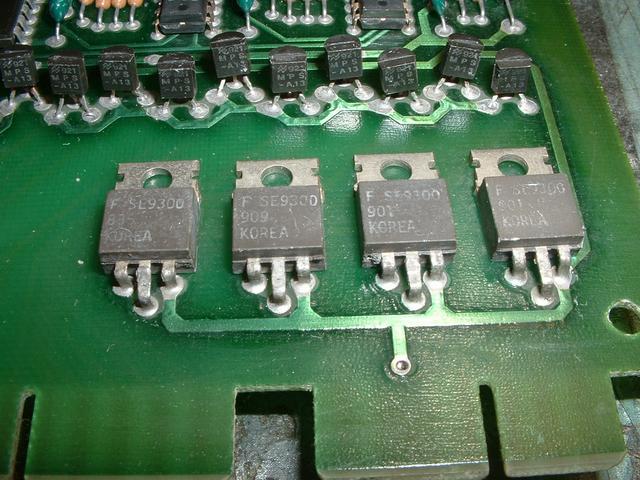

    On utilise les 2N 6043, ou Se9300, pour les bobines ayant une intensité moyenne
    Et on utilise 2 N 3055 ou ( SE 3055 ) pour les bobines de grosse puissance ( Style Roto Target par exemple ou rampe de cibles )

    3) Testons les composants :

    Voilà il faut trouver un moyen de les tester
    Bien reportez vous à l’article , Test Diodes et Transistors , sinon regardez ci dessous un petit résumé vous aidera

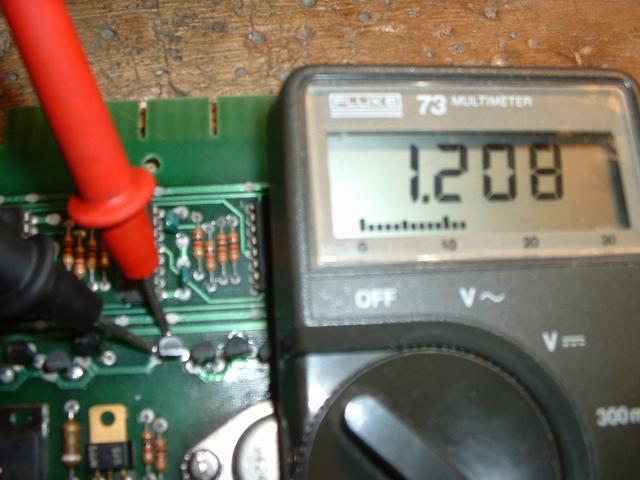

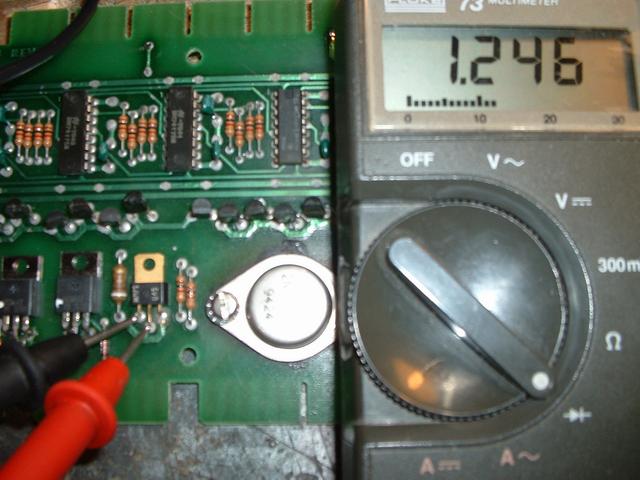

    Le MPSU 45 :

    [​IMG]

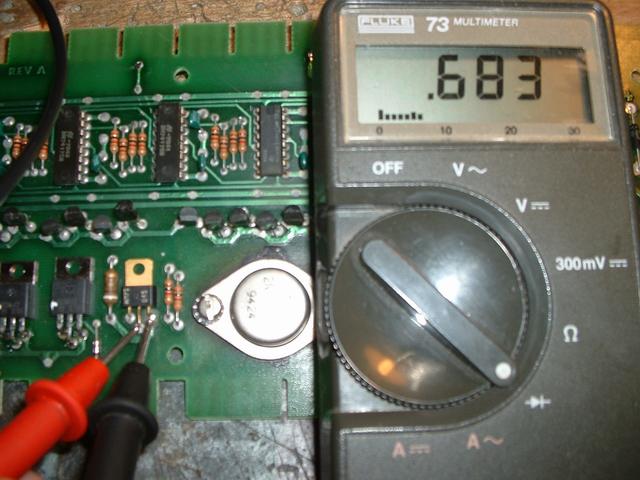

    En bon état les relevés ci-dessus, mais un cas spécial, au niveau deux 2 N 3055 car il est utilisé ici en amplificateur de courant , il y aura les deux valeurs ci dessous, quelques petites différences sont acceptables, mais pas de court circuit , ni de circuit ouvert est admissible.

    [​IMG] [​IMG]

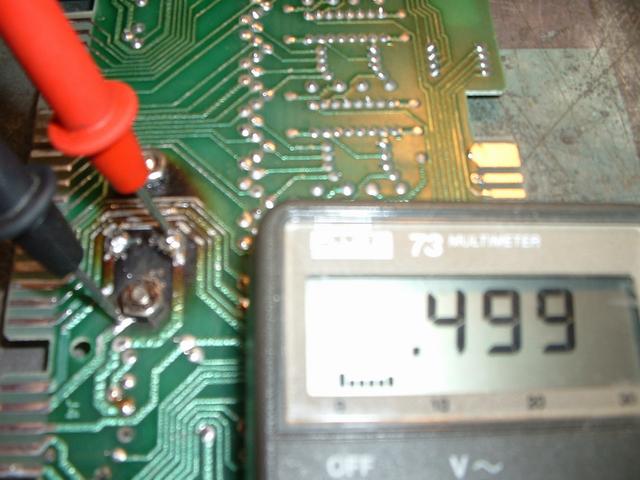

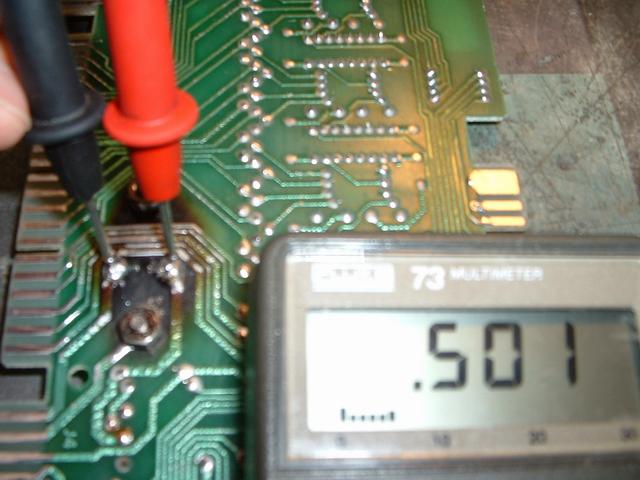

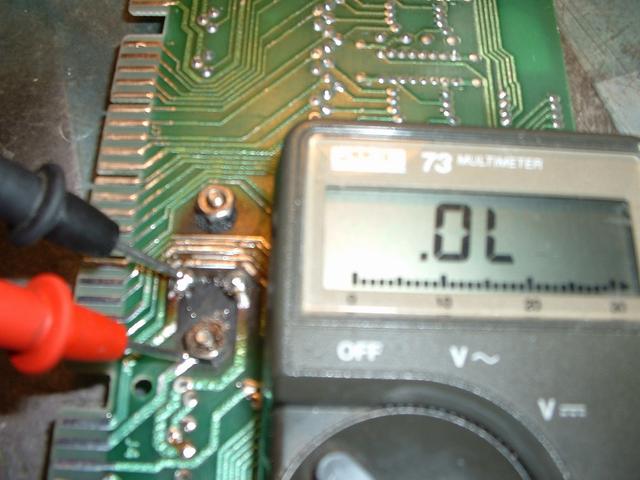

    Le 2 N 3055 :
    [​IMG] [​IMG] [​IMG]

    Une fois de plus si ses relevés diffèrent grandement des vôtres, il faut le changer

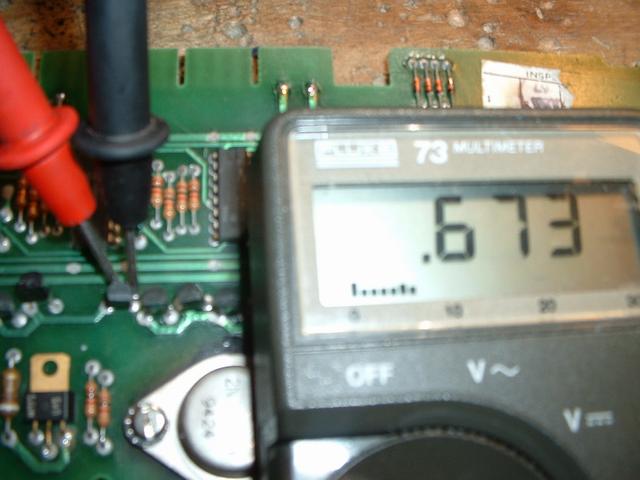

    Le MPSA 13 :

    [​IMG] [​IMG] [​IMG]

    Idem si il existe des différences grandes, par rapport à ces mesures, changez le .

    Le 2 N 6040, ou Se 9300 :

    Navré pas de test car celui ci vous le retrouvez dans l’articles Test Diodes et Transistors, sauf qu’il n’est pas présenté en tant que 2 N 6040, ou Se 9300, mais le transistor présenté est un NPN Darlington .

    Les résistances

    Des fois il faut les tester, surtout la 9.1 Ohms ou alors les 1 Kilo Ohms, il est rare qu’elles soient HS, mais pas improbable lorsque le transistor à cassé, soit vérifiez les, en Test Ohm-mètre ( Ohm ).

    [​IMG]

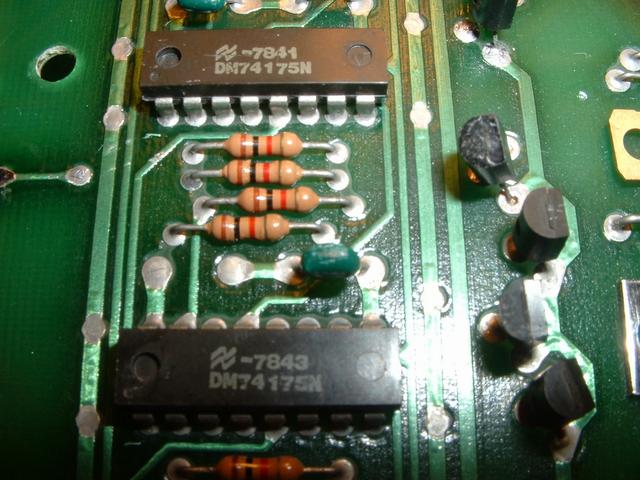

    Les 74175


    Ici rarissime, s’ils sont cassé il est facile sans aucuns test de les détecter, une fois que l’on est sur des transistors MPS13 ( lampes ) il suffit de voir le quatuor de lampes qui ne marchent pas, car un 74175 pilote la commande des transistors de lampes et il n’y a rien d’autre entre ( une résistance, voir ci dessus ). Soit si 4 lampes HS, suspectez avec le schéma de câblage des lampes dans le fronton et l’associement des transistors, et a l’aide du schéma, quel 47175 est HS .

    4) Les équivalences :
    Comme vous l’avez certainement déjà vu, le MSPU 45, le 2N6040, le SE 9300 sont quasiment introuvable.
    Bien allez, je vous donne des équivalences ;)

    Transistor MSPA 13, Pas d'équivalent car il existe, aucun soucis d'approvisionnement
    Transistor MPSU 45, le BD679, voir le montage dans cet article et un autre article
    Transistor Se 9300, 2 N 6043, vous pouvea mettre un TIP 122, TIP 102 ou BDW 42


    Sur Restorpinball, vous trouverez tous les transistors cités ci dessus, donc pas de soucis ;)

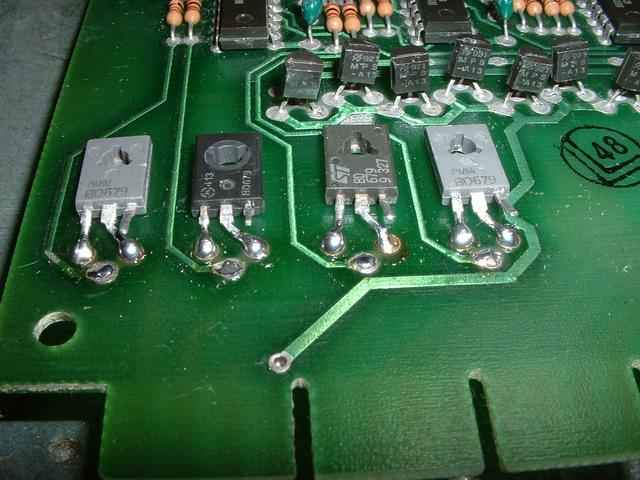

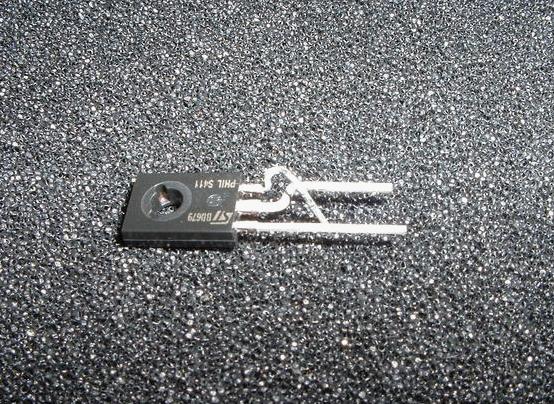

    Vous voilà tirés d’affaire, cependant regardez bien l’implantation du BD 679, qui à en fait un autre brochage

    [​IMG] [​IMG] [​IMG]
    [​IMG] [​IMG]

    Facile non ? Pour les autres le TIP 122 ou BDW 42, pas de problèmes du tout, le remplace exactement, y compris au niveau du brochage.
    N’oubliez pas de vérifier vos connecteurs !!!!! Important !!!!! Même TRES


    5) Conclusion :

    Bien avec ceci cous êtes parés à dépanner votre carte driver facilement…
    N’oubliez pas d’aller voir tous les autres articles, ils vous serons de grande utilité…

    Que dire de plus si ce n’est que de vite réparer et de foncer à remettre cette carte en place et de faire une partie, tient et si on se faisait un Joker Poker, ou alors un Buck Rogers…

    Bon amusement et bon flippp

    © David
    © FF et Rp
    Révision I, 19 Juillet 2004
    Révision II, le 05-02-09
