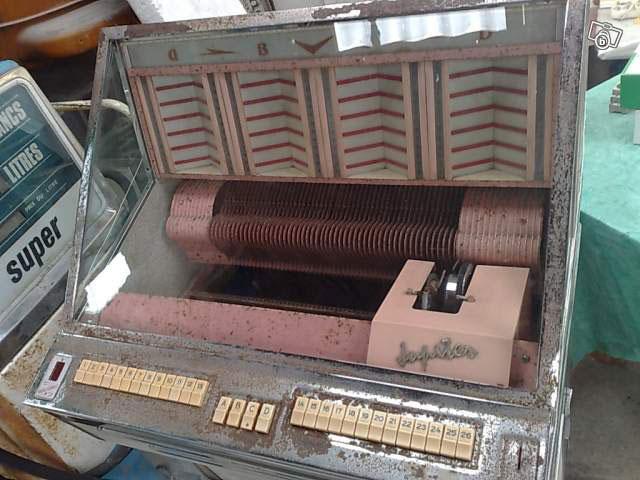

jupiter super 104

pat

Membres
Membre FF
bonjour a tous

je recherche le schema electrique ainsi que les tubes pour ce juke box

je vous remercie de votre aide afin de le faire revivre

amicalement
pat


David

Big Boos
Membre du personnel
Big Boos
Quel sont les références de tes tubes recherchés ?


g80panthera

Membres
Membre FF
Bonjour,

Essayes là:
http://the.nerv.free.fr/docpro/jupiter104.pdf

et là:

http://the.nerv.free.fr/docpro/104s.pdf

A+


pat

Membres
Membre FF
bonsoir a tous
merci de vos reponse qui vont m aider
merci beaucoup pour les schema electrique je vais etudier cela
pour les tubes je recherche ceux de l ampli et eventuellement un neon 110v en 80 de long
donc pour l ampli -4 tubes reference 12ax7 ou ecc83
et 5 tubes reference 7189 ou rca 6973
merci pour vos reponse
amicaleemnt


jeanpatouloick

mahe
Membre FF
bonjour a toi et bienvenu a toi ,c'est bizarre j'avais oublier que ce genre de de machine avais un jour vu le jour quelle belle machin ,bravo a toi et bonne chance pour le restoration amicalement jean de l'oise


g80panthera

Membres
Membre FF
Bonjour,

Pour les lampes, c'est du classique, tu dois trouver cela sur les sites internet de l'europe de l'est en neuf, ou alors sur Ebay.

Pour le ou les néons, c'est pas du 110V. En réalité 110 ou 220V ce sont les mêmes néons, ce sont les ballasts et les starters qui changent. Si tu es en région parisienne, je vais boulevard Henri 4 juste à côté de Bastille, il y a un grand magasin d'électricité qui vend des tubes avec des longueurs différentes des 60 ou 90 cm classique. Sinon tu peux aussi changer un peu les fixations de tes tubes à l'intérieur du juke pour arriver à du 90 cm.

En tout cas, un beau jukebox, j'espère que tu as des prix chez le chromeur.

A+


pat

Membres
Membre FF
merci de vos reponse et encouragement
merci pour l info des neon je vais voir cela

je suis en attente de tubes electronique des que j ai des reponse je vous tiens au courant
la semaine prochaine je vais voir une boutique specialiser dans les jeux de cafe depuis 1959
messieur tres sympa qui va voir dans ca cave se qui peut me trouver en pieces
ces sur dunkerque
je vous tiens au courant
amicalement


pat

Membres
Membre FF
la resto commence
coté neon ces bien vu les tubes prevu pour 220 fonctionne sans probleme avec le montage 110

par contre je recherche le schema electrique de l ampli stereo le miens et a 9 tubes electronique et non 7 comme sur la doc

j ai trouver les tubes ecc83 reste les autres maintenant

je recherche tous les contact electrique a lamelles pour le chariot ou un mecanisme complet apparant

merci a vous de votre aides


David

Big Boos
Membre du personnel
Big Boos
Est ce que les lames sur RP t'aideraient ?


David

Big Boos
Membre du personnel
Big Boos
Les lames sont en fait ce qui compose les contacts
Tu as des lames et des grains qui associés font que cela devienne un contact ;)


pat

Membres
Membre FF
comme on dit la nuit porte conseil
je me suis pencher sur les contact se matin
demontage/nettoyage et soudure a l etain des lames casser
resultat impecable
j en ais profiter pour tous les nettoyer

sinon
quand je branche le jukebox l eclairage pas de pb tout fonctionne
j ai du courant sur les 4 fusibles du boitier d alimentation
l ampli a 9 tubes sa sallume
le crediteur fonctionne

par contre aucune reaction du chariot
quelqu un a une idee svp
merci a vous de votre aide


g80panthera

Membres
Membre FF
Bonjour Pat,

Si les fusibles sont bons, il faut vérifier les deux séries de contacts de l'inverseur de sens du moteur et donc du déplacement du chariot.

Ils se trouvent en bas sur le devant du chariot. Quand le chariot butte d'un côté, cela fait basculer les inverseurs, et pareil de l'autre côté. Donc tu peux regarder quel inverseur concerne le moteur du chariot et ensuite vérifier les tension sur les lames si cela ne fonctionne pas après nettoyage de ces inverseurs.

A+


Nizet Pascal

Membres
Membre FF
Bonjour,
Une maladie sur les Jupiter est les caoutchoucs qui se désagrègent, notamment les silent-blocs du moteur de lecture et un accouplement souple pour l'entraînement du chariot qui casse net (j'ai renforcé le mien avec un morceau de tuyau d'arrosage.) Il se peut que les moteurs soient grippés, heureusement, ils supportent le blocage sans griller, ne pas hésiter à les démonter pour les lubrifier. Un vraie misère aussi sont les contacts déréglés, mais on y arrive, ne pas oublier ceux à chaque extrémité de la rampe, ils permettent de démarrer la mécanique lors d'une sélection. Un fois ces problèmes résolus, cette machine est très robuste. Un "truc" qui peut remplacer un chromage de façon très correcte, un gris martelé type "Hameritte". Bon courage, ces engins à mécanisme apparent sont bien jolis et en valent la peine. J'avais transformé le mien (un Jupiter aussi, mais plus récent), en mécanisme apparent.


pat

Membres
Membre FF
bonjour a tous
bon suite a une mauvaise manipulation
mon alimentation a fumer surtout le transfo

donc je recherche une alimentation complette ou quelqu un qui pourrait me la refaire

merci d avance a tous
bonne journee


g80panthera

Membres
Membre FF
Bonjour,

Comment as-tu fais pour faire fumer le transfo?

Le fusible du dessus était shunté??

Fais attention dans tes recherches car il faut que tu trouve une alimentation qui est prévue pour un ampli à tubes électroniques. C'est pas les mêmes que pour les amplis à transistors.

A+


David

Big Boos
Membre du personnel
Big Boos
Cela se répare une alim, normalement sans soucis


pat

Membres
Membre FF
bonjour a tous
je ne trouve pas de schema de l ampli a 9 tubes
tous les schema sont a 7 tubes
quelqu un peut il m aider svp
merci d avance
