Indiana Jones Fusible 114

tartiflette74

Membres
Membre FF
Bonjour,

Merci à David de m'avoir rediriger sur l'adresse du site car j'essayais en vain d'utiliser l'ancienne adresse que j'avais en mémoire sur mon PC...

Sinon, j'ai le fusible F114 sur ma carte driver qui ne supporte plus le choc.
Avez-vous une idée sur les éléments que je dois tester su la carte ??? :p

Merci pour votre aide :lol:

Jérôme


David

Big Boos
Membre du personnel
Big Boos
Déjà il faudrait que tu essayes sans avoir les connecteurs de branchés ( je parle les bobines et tous les accessoires) tu peux laisser la nappe entre CPU et Driver et les GI sans soucis

Essaye comme cela et vois si tu as toutes les tensions


tartiflette74

Membres
Membre FF
David,

En fait, j'ai déjà démonté la carte.
Je pensais voir qq chose mais rien. J'ai testé qq continuités sur la carte autours du port du fusible mais rien de particulier.
Je ne comprends pas exactement ce que tu me demandes.....

Jérôme


David

Big Boos
Membre du personnel
Big Boos
JE te demande de faire cela pour vérifier si les tensions sont présentes et que les fusibles tiennent ou pas

Cela permet de suite d'isoler le soucis

Que la driver ou alors cela vient du plateau

A

Ancien Visiteur 1

Non Membre
le fusible f114 c'est celui qui s'occupe des lampes commandées du plateau!:)

donc tu as peut etre une douille en court circuit sous le plateau!:D
regarde si tu n'as une douille ou un fil qui touche quelques chose!:D


tartiflette74

Membres
Membre FF
David a dit:
Déjà il faudrait que tu essayes sans avoir les connecteurs de branchés ( je parle les bobines et tous les accessoires) tu peux laisser la nappe entre CPU et Driver et les GI sans soucis

Essaye comme cela et vois si tu as toutes les tensions
Bonjour,

J' ai de nouveau du temps pour m'occuper du problème.
J'ai bien compris qu'il fallait remonter la carte avec la nappe entre la CPU et driver et donc ensuite remettre la tension sans rebrancher toutes les autres fiches.
Merci de m'indiquer si c'est correcte avant que le fasse.

Cdt.

Jérôme


David

Big Boos
Membre du personnel
Big Boos
Non il te faut les arrivées d'alim cependant en haut à droite sur la carte driver, sinon tu pourras pas lancer quoi que ce soit sans les alimentations


tartiflette74

Membres
Membre FF
Bonjour,

Après très très longtemps sans avoir toucher mon indi...., je viens de mettre sous tension le flipper en laissant connecté uniquement les trois fiches et haut à droite de la carte : Ground et secondary (2).
Encore une fois, le fusible F114 a claqué.
Avant, j'avais essayé d'enlever toutes les ampoules du plateau central et j'avais eu le même problème.
Avez vous une idée ?
Merci pour votre aide.

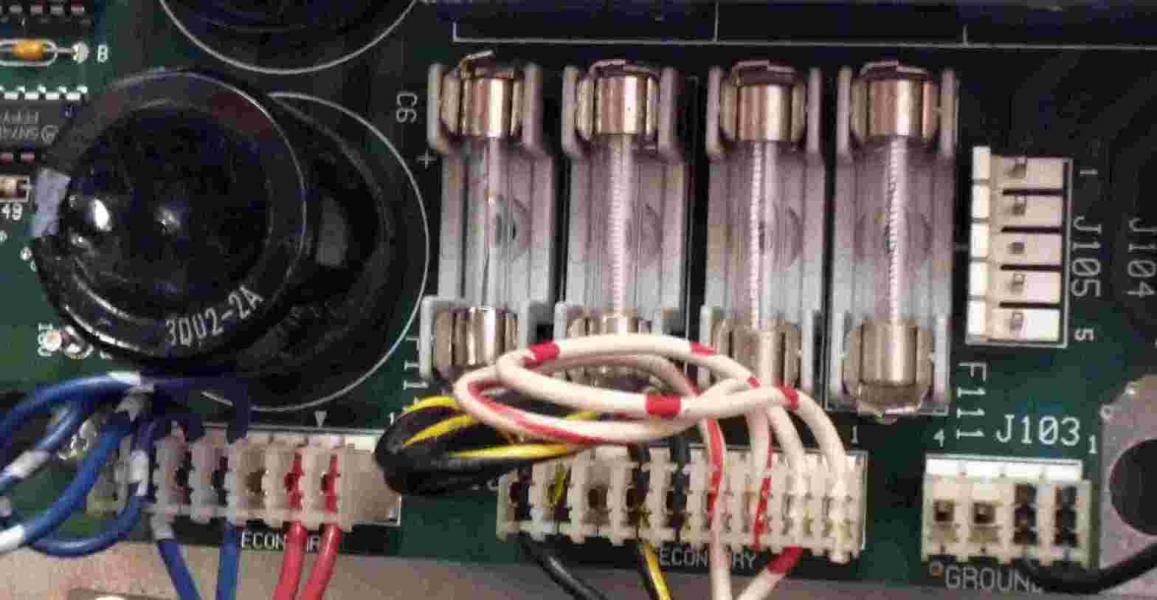

Je rajoute une photo qui correspond aux fiches connectées lors de mon essai.

Cdt.


thity

Thierry
Membre FF
Bonjour,

d'apres les plans de la WPC le F114 protege le pont de diode BR1 et permet de fabriquer le 12v digital, donc il faudrait dans un premier temps verifier le pont de diode BR1, voir si il n'y a pas un court circuit entre 2 pattes.


David

Big Boos
Membre du personnel
Big Boos
Comment sont les condensateurs ? Gonflés ou pas ?

A

Ancien Visiteur 1

Non Membre
Le capuchon du C6 a l'air super gonflé sur la photo..

PS: in tartiflette I trust!


tartiflette74

Membres
Membre FF
Bonsoir,

Les condensateurs ne sont pas gonflés.
Cependant , le C6 semble avoir eu un choc (enfoncé sur la partie supérieure)
Est-il possible de le tester ?

Merci pour votre aide qui me redonne du courage...

En effet, In tartiflette I, We trust....


David

Big Boos
Membre du personnel
Big Boos
NEt un beau choc ....

Il peut se mettre en court circuit déjà rien qu'avec cela

Hop on change les deux condos de filtrage les lampes commandées


tartiflette74

Membres
Membre FF
ok,

Peux-tu me donner tes références pour que je commande les deux condos.
Vois-tu autre chose ?
Au fait, toujours pas de bille pour mon TOM ?

Cdt


tartiflette74

Membres
Membre FF
Re-bonsoir

Je pense avoir trouvé sur le site, s'agit-il de la référence :
Condensateur Snap In 22 mF, 25 volts ou 22.000 µF

Cordialement.


David

Big Boos
Membre du personnel
Big Boos
Vivi c'est cela ;)

Non toujours pas de bille faible rémanance


tartiflette74

Membres
Membre FF
Bonjour,

Réception ce jour des condensateurs de RP et remplacement immédiat....et malheureusement, même punition, fusible F114 out en ayant branché uniquement les 3 broches ground et secondary (2).
Avez-vous d'autres idées.

Cordialement


GSXF2

foor ch7 ball
Membre FF
salut

va voir la page 120 de ton manuel , c le circuit lampe matrix le f 114 , c un 8 A , mais ca tu le sait .

il faut vèrifier ce circuit la = 18v , connecteur j 113 , 137 , 133 , de forte chance que ca vient de ta carte

les transistors tip, etc . un certain savoir quand meme .

moi jy regarderait vivi

a+


David

Big Boos
Membre du personnel
Big Boos
As tu testé le pont à diodes ?
