moi non plus pas de shema :-((((((
je vais allé te faire une photo ;-)



[jfk]

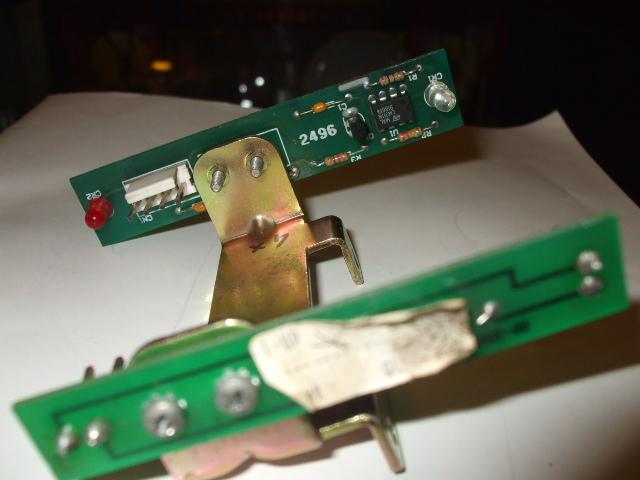

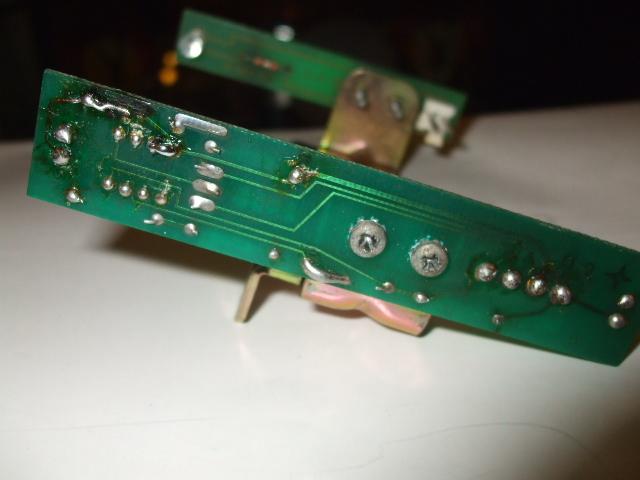

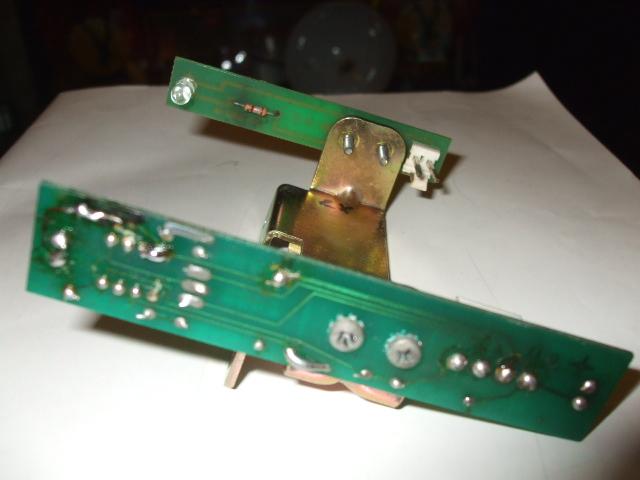

voici les photos

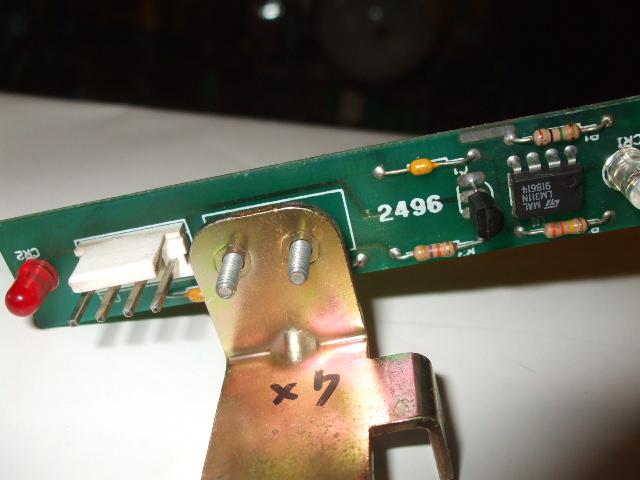

tu vois sur la 2 photos le petit point de soudure que j ai fais sur le lm311.

jf



[David]

oui je vois

Mais personne n'a le schéma de ce montage ???



[Fmo6666]

Salut je déterre ce sujet, puisque j'ai le même problème que un id4 que je viens de récupérer.

Les cartes sont bien alimentées, les deux Del rouge sont allumées, mais dans la switch matrix, le switch de l'opto est considéré comme fermé.

Je vois qu'à l'époque il n'y avait pas le schéma, le voici..



[Fmo6666]

Bon par acquis de conscience, j'ai démonté les deux cartes et elles communiquent bien quand elles sont un peu plus proche... Peut être simplement un problème de positionnement...



[Fmo6666]

Pour info, c'était bien un problème d'alignement !



[David]

OUi souvent

Car la DEL d'origine là à un angle très fermé
Soit faut vraiment bien éclairer l'autre en plein centre

J'ai jamais compris pourquoi ils n'aient mis de DEL IR
