Afin de tester la PSB, je cherche à comprendre son schéma. J'ai du mal à identifier une partie des liaisons partant du transformateur sous le plateau. Il semble que le transformateur délivre du 6 - 13 - 18 - 25 - 48 - 90 et 100 VAC sur différentes cartes.

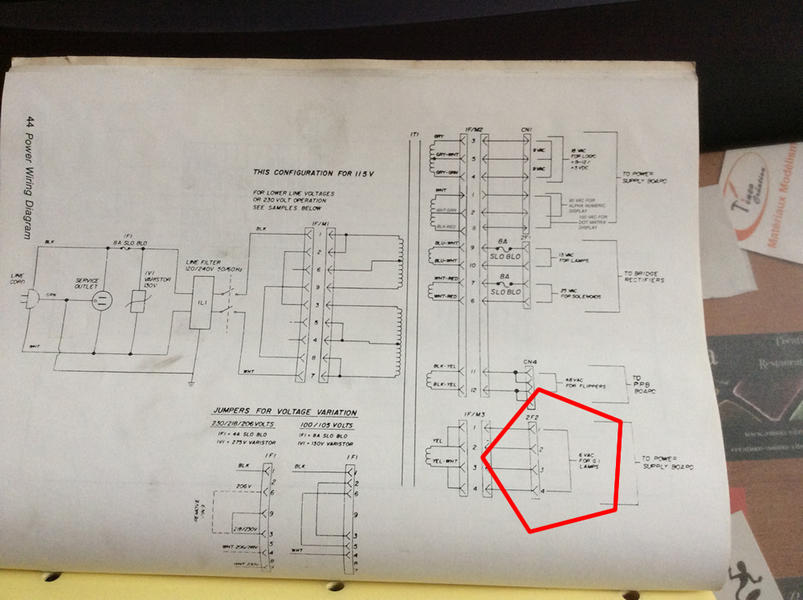

Vers où vont les quatre liaisons 6 VAC du transformateur (photo ci-dessous) ?
A quoi correspond l'identification 2F2 ?

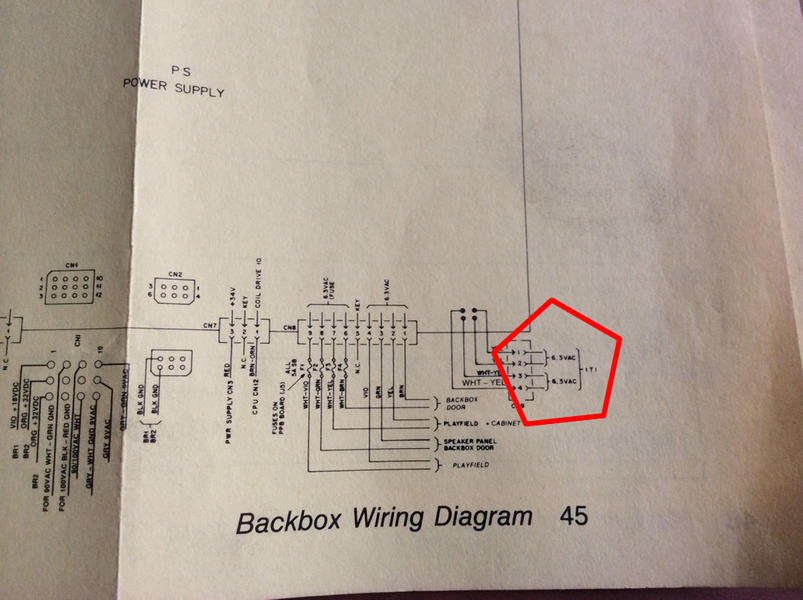

Est-ce vers les liaisons 6.3 VAC identifié ci-dessous sur le connecteur CN9 de la PSB ?
(Je ne pense pas que ce soit le cela car sur la PSB les connecteurs 1 et 3 du CN9 sont reliés ensembles ainsi que les 2 et 4)
Mci
