Resolu Fusibles qui grillent sur mon Haunted House

[Matt08]

Bonsoir les flippés,
mon nouveau bébé me fait des siennes:
il me crame le F2 power supply 10VAC de 5 Amp.
Et aussi si je ne coupe pas assez vite :
le F14 Main playfield Up kicker, Right side kicker and trap door 24VDC.
Et aussi 1 fois le F4 Solenoids 25VAC.
Il ne le fais pas tout le temps, mais bon déjà 10 x au moins.
J'ai checké et trouvé des contacts mals isolés plateau au niveau de la cible 5 et du up kicker.
Mais un coup c'est le bloc 4 cibles qui reste collé, un coup c'est le solenoid de mise en jeu de la bille.
Je comprends pas trop.



[Matt08]

Ah oui une fois, celle où il a cramé le F4 il l'a fait tout seul, la bille en attente dans le couloir de lancement, il s'est affolé tout seul.
J'ai déjà changé 1 pont redresseur qui était HS.
Demain je change les autres par précaution, ils sont bons au testeur.



[FrançoisP]

Sur l'alim d'un Sys80, c'est contrôle des tensions d'enroulement (en Vac), remplacement ponts et Condos, puis contrôle des tensions en sortie de ponts (en Vdc), et ensuite tu commences à branché le reste petit à petit.
Je parle pas des connecteurs
Après, c'est pas une obligation, juste une recommandation



[David]

OUi
Et tes masses sont elles bonnes ?
Pas de soucis de connectique entre cpu et driver ?



[Matt08]

demain je contrôle toutes les tensions.
Les transfos en fond de caisse font des bruits bizarres de temps à autre.
Je vais tester les tensions VAC et VDC
Les connecteurs sont corrects.
Les condos sont corrects aussi, le orange a été remplacé.
Par contre, j'ai la lampe game over allumée en permanence.



[David]

Les transfos en fond de caisse font des bruits bizarres de temps à autre.

Là tu auras deux choses à faire

Les énormes vis dans le bois, via la caisse, serre les bien
Et sur les transformateur vis et écrous à serrer
Souvent lâches



[David]

Par contre, j'ai la lampe game over allumée en permanence.

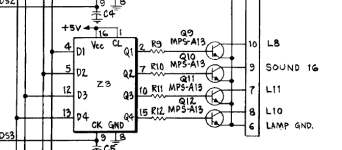

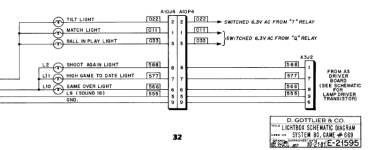

A3J2 --> broche 8 -->



Q12 HS



[Matt08]

ok
Je pense que les cartes vont faire un tour chez toi prochainement.



[David]

OUA là
J'ai plus de place dans l'atelier
Il y a eu une sacré charge là
J'en ai dans le couloirs tellement il y a en ce moment
Et j'arrête pas de dépanner ....
Faudra patienter FORT là



[Matt08]

J'ai relevé toutes les tensions :
Aux bornes du Transfo B-19548
3-7 12 VAC
16-17 13,7 VAC
10-12 5,6 VAC
13-15 3,2 VAC
8-9 60,7 VAC
les bornes 11 et 14 je sais pas comment relever, du coup j'ai pris entre la borne et la masse générale
11-Gnd 13,8 VAC / 36,2 VDC
14-Gnd 14,5 VAC / 34 VDC
Aux bornes du transfo C-19552
le 25 V 266-288 30,2 VAC
le 6,3 V 088-000 7,1 VAC
le 8 V 300-377 9,3 VAC
Les ponts redresseurs :
le 12 VDC
Entre les AC 244-233 12,06 VAC
Sortie VDC- Gnd 16,55 VDC
le 38 VDC
Entre les AC 288-277 30,7 VAC
Sortie VDC-Gnd 40,5 VDC
le 24 VDC
Entre les AC 288-277 30,3 VAC
Sortie VDC-Gnd 46,9 VDC à vide et 25,9 VDC toutes les cartes branchées
le 6V
Entre les AC 311-377 9 VAC
Sortie VDC-Gnd 7,05 à 8 VDC en fonction des lampes qui s'allument
Voilà tout me semble bon ?
J'ai checké tous les contacts, je ne vois rien de louche.
J'ai commandé un nouveau condo et les ponts sur RP.



[David]

OUi atta que tu aies les ponts et condo, cela partira demain c'est déjà ficelé

Mets des cosses sur les ponts



[Matt08]

Super et les valeurs t'en penses quoi ?



[David]

Pour les valeurs alternatives, je ne peux me prononcer
Que les valeurs continues, tu verras cela samedi ou lundi (si la poste fait son taf et pas en grève ... )



[Matt08]

ok.
J'ai trouvé un contact ou le papier isolant manquait.
J'en ai refait un.
Ça a l'air de ne plus griller depuis une dizaine de parties.
Bon on verra lundi quand j'aurai le colis et quand j'aurai changé les ponts et condos.



[David]

J'ai trouvé un contact ou le papier isolant manquait.
J'en ai refait un.

Tu as sans doute trouvé le soucis
C'est très important ce Fish Paper

A l'occasion commande sur RP ceux en plastique là
Car un simple papier n'est pas bon
Faut ce que l'on nomme justement Fish Paper car c'est un papier cartonné enduit



[Matt08]

je l'ai refait en carton et plastifié des 2 côtés au scotch.
Ça devrait tenir



[David]

LOL OUI clairement
Pas trop épais ?



[Matt08]

non, du scotch invisible, il est plus fin



[Matt08]

j'ai reçu le colis, je monte demain.



[David]

OKi
