Fonctionnement DOT MATRIX sur WPC95

[chris87]

tout le monde

J'ai quelques questions concernant les DOTs.

Quelqu'un peut-il m'expliquer dans les grandes lignes comment est piloté un DOT dans un système WPC95 ?

Quelles sont les tolérances sur les différentes tensions à obtenir pour alimenter le DOT ?

En quoi la nappe CPU/DRIVER peut-elle affecter son bon fonctionnement, vu que le DOT est connecté à la carte SOUND/DISPLAY ?

Merci



[David]

Cela n'est pas une question de nappe ici enfin pour ton cas

On dirait que le souci est plus venant de la cpu

En tout état de cause les Adresses et Données viennent de la carte cpu

Si une nappe interfère avec une autre carte c'est qu'il y a un souci :

Ou de court circuit sur une carte
Absence de retour d'informations
Ou défaut cpu



[chris87]

On dirait que le souci est plus venant de la cpu

Ok David merci,
J'ai lu ta réponse dans l'autre sujet... je vais regarder du côté carte CPU.

Je l'aurai ce défaut... un jour... je l'aurai vivi



[quentinvip]

On dirait que le souci est plus venant de la cpu

Ok David merci,
J'ai lu ta réponse dans l'autre sujet... je vais regarder du côté carte CPU.

Je l'aurai ce défaut... un jour... je l'aurai vivi

Mdr



[Couin]

Je l'aurai ce défaut... un jour... je l'aurai vivi

En espérant que tu fasses référence à Palace et non la maaf hein mdr



[chris87]

Je l'aurai ce défaut... un jour... je l'aurai vivi

En espérant que tu fasses référence à Palace et non la maaf hein mdr

Bien vu Coin... j'espère



[chris87]

Cela n'est pas une question de nappe ici enfin pour ton cas

On dirait que le souci est plus venant de la cpu

En tout état de cause les Adresses et Données viennent de la carte cpu

Si une nappe interfère avec une autre carte c'est qu'il y a un souci :

Ou de court circuit sur une carte
Absence de retour d'informations
Ou défaut cpu

Tu as tapé dans le mille David

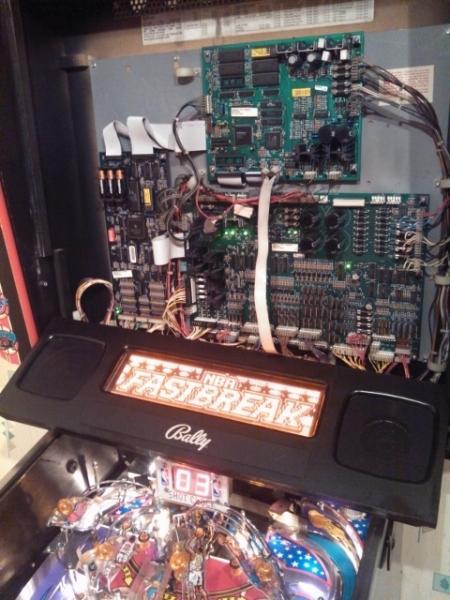

C'est bien lié à la carte CPU, et même je pense aux connexions Slot/CPU, car en tapotant léger sur les flancs du slot, j'ai eu des sautillements de lignes sur le DOT ... vivant le gars vivi

Pas de réaction par contre à proximité des différentes nappes (toutes les 3 neuves RP), ni des autres circuits... donc Zou, on retire la carte CPU.
Je n'ai pas voulu retirer le CPU de son slot, et j'ai donc passé un coup de bombe F2 sur le CPU.

Après séchage et remontage, tout est OK ce soir. J'ai pas joué avec car la rampe gauche est démonté mais plus de soucis de DOT, ni de moteur défenseur, ni d'afficheur 24s.

Je touche du bois marrto en espérant que le soucis est définitivement fixé

Merci David

Ca fait du bien de voir ça...
