Resolu Flipper Twilight zone : Masse en ligne 1 bloquée (Fermée)

[kateva]

Bonjour à tous,
Je viens de rentrer un Twilight zone, ça fait un bail que j'en cherché un

Le plaisir a été de courte durée. J'ai commencé par un bon nettoyage, réparation de la pendule, et deux trois autres bricoles.
J'ai tout remonté hier pour enfin y jouer, et la c'est le drame .
Erreur MASSE EN LIGNE 1 BLOQUE (FERME), impossible de rentrer dans les menus , quelques bobines qui n'arretent pas de claquer, un 12V qui est faible 2,2v... bref je suis à l'agonie

J'ai parcouru les divers sujets, mais à chaque fois les personnes ne font pas de feedback sur les solutions trouvées. J'ai essayé de démarrer le flip avec certains connecteurs enlevés (qui correspondent à la ligne 1) mais sans succès.

Voila, c'est dimanche, il fait beau, mais suis en mode tristus ....

Je suis prêt à suivre vos conseils.

Merci



[kateva]

A j'ai oublié de préciser que le fusible F115 crame régulièrement, et que le fusible général aussi a cramé 2 fois. J'ai viré provisoirement le filtre, j'ai prévu de le changer mais pas avant d'avoir trouvé la panne.



[David]

Commence par déconnecter la cpu etc ...
Juste la driver de branchée
Teste le +12V digital et le +12V accessoires
Si cela est bon il faudra voir tout ce qui est en relation avec les optos



[kateva]

Bonjour David
Merci pour ton retour.
Je debranche donc TOUS les connecteurs qui sont branchés sur la CPU ?



[kateva]

Et d ailleurs tous les connecteurs de toutes les autres cartes ?



[kateva]

Salut David,
J'ai anticipé ta réponse et j'ai déranché les autres cartes. DU coup je retrouve bien le 12V sur ma carte driver. j'ai tout rebranché au fur et a mesure (en éteignant le flip à chaque fois) et c'est quand je branche J114 que je perd mon 12V et que j'ai mon message. j'en déduis donc que cela peut venir de la CPU ?



[bouze1977]

Salut,
Peut-être rien à voir, mais vu que J114 est concerné, vérifie ton connecteur Z
Bonne chance!



[bouze1977]

Voir aussi pour éventuellement remplacer U18 et/ou U19



[kateva]

Merci Fred pour ton retour
connecteur Z vérifié.

Je suis pas certain, mais je pense que le pb viens bien de la CPU.

Voila les test que j'ai fait ce matin :

* Si tout est branché correctement le 12v de la carte driver s'écroule à 2.2V, pas possible de rentré dans le mode test et ce fameux message pb masse.
* quand je débranche la CPU uniquement (J210) et que tout le reste reste branché je retrouve le 12v sur la drivers.
* pour allez un peu plus loin, quand je débranche tout de la CPU mais que je branche uniquement J210, je reperd mon 12v ...

je sens que je me rapproche un peu ...



[David]

N'allons pas trop vite

J'ai demandé de faire les mesures oui mais pas tout demandé

Surtout le +12V digital des fois des suprises

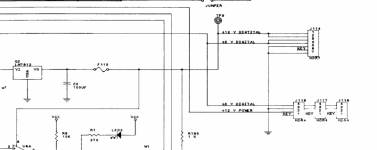

Tu vas refaire les mesures du +12V accessoires et digital de la driver, toujours avec qu'elle de branchée, MAIS tu mets une ampoule , genre Rp89 avec en charge
Il faut être sur que cela soit pas un défaut de régulation ou redressement

Commence par là et revient me dire les deux tensions du +12V accessoires et +12V digital
Merci de donner des chiffres genre 12.01 ou 11.99 etc ....



[kateva]

Mais c'est que je commence à comprendre !!! je peux effectivement avoir du 12V à vide et 2,2V en charge... ça ressemblerait pas à P=UI ça ! et moi qui pensez ne jamais m'en servir de cette formule ...

je vais essayer avec la lampe entre J114-1 et J114-7. Je reviens de suite



[kateva]

Et hop c'est qui le plus rapide

Ampoule 89 branchée entre J114-1 et J114-7

TP1 : 14,11V
TP3 : 12,05V



[David]

Si tu as bien testé

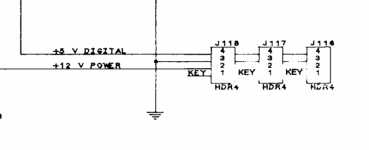

+12V power


et
+12V digital



Et que cela ne chute pas, alors tu as vraiment un court circuit

En faute potentielles : ULN2803, et tous les LM339
Attention pistes EXTREMENT FINES, si pas l'habitude, il sera plus sage de ma confier la carte



[kateva]

Bonjour,

Merci beaucoup pour ton retour. Je vais regarder ça. J'ai un ami qui passe ce WE avec une CPU de Dr Who. On va tester par acquis de conscience, mais je pense que tu as trouvé la solution.

Je reviens vers toi après ce test.

Bonne journée et merci beaucoup



[David]

Au fait depuis le temps ?



[kateva]

Bonjour David,
Voici Le verdic : le pb vient bien de la carte CPU. On l a changé samedi et le flipper fonctionne parfaitement, bravo et merci pour le diagnostic .

Comme il a tout ce qu il faut il va me remplacer tout ca et me ramener ma carte semaine prochaine.

En attendant Il fonctionne bien, mais c est vraiment une usine a gaz, y a tjs un petit truc qui tombe en panne a chaque partie ...

Petite question avant de clore le sujet,
La Rom est en 9.4h donc a jour, par contre il est en L1 pour le son. Y a t il un intérêt a mettre la ROM son a jour ?

Merci



[David]

Non la 9.4 H n'est pas une prom à usage normal

C'est la 9.4 PSD qu'il faut, dispo sur RP

Mémoire Twilight Zone 9.4

Mémoire Twilight Zone 9.4 Bally Wpc, Wpc95 pour la CPU Mémoire Twilight Zone 9.4

www.restorpinball.com

la 9.4H n'est pas une version usage normal, je le souligne tout le tmeps

Pour le sons il existe la version L2, les 3 mémoires doivent être changées

Mémoire Twilight Zone ,Sons L-2

Mémoire Twilight Zone ,Sons L-2 Bally Wpc, Wpc95 pour le SON Mémoire Twilight Zone, Sons Version L-2

www.restorpinball.com

Prend le pack alors



[kateva]

Bonjour a tous
Je reviens vers vous pour vous faire un retour. Le diagnostic etait le bon... remplacement de ULN et LM et tout marche parfaitement. Encore merci a tous



[David]

Impeccable alors

Affaire classée en résolu
