Flipper Bally roling stone en panne

  • Auteur de la discussion yakomos
  • Date de début
Y

yakomos

Non Membre
Bonjour a tous
Voila mon problème j'ai un voisin qui a un flipper Bally roling stone il est en panne.je suis moi même dépanneur radio TV et je voudrais lui refaire son flipper.
J'ai télécharger le service manuel et après avoir regarder le plan plusieurs problème sont apparu.
Le pont de diode de l'alimentation HS.
Le fusible bien sur défectueux.
Régulateur UA78H05sc défectueux.
J'ai remplacer tout sa et le flipper c'est allumer mesure des tensions ok.
Le +5.4v est a 6v
41v ok
12v est a 14.8v
230v est a 220v donc coter transfo ok.
Le régulateur est ok enfin je suppose entre14.8v sortis 4.98v.
Avant que je change tout ses composant les fusibles sauter sans arrêt, maintenant c'est bon.
La led verte reste constamment allumé et je ne vois aucun clignotement comme dit sur la doc. (Les 7 flashes).
La je vous demande votre aide pour pouvoir m'en sortir.
Merci de votre réponse.
PS: je cherche également une photo du transfo avec le circuit imprimer ou sont placer les fusibles et les pont de diodes monter dans le flipper.


medusa

Membres
Membre FF
si la led reste allumée dès le départ, il y a de fortes chances qu'il y ait des problèmes d'acide suite à l'écoulement de l'accu

qu'en est-il de ce côté?

Y

yakomos

Non Membre
Bonjour médusa et merci de votre réponse.
Je vais aller voir tout a l'heure et je vous tiens au courant

Y

yakomos

Non Membre

Voila je vient de vérifier tout est bon.
A mon avis il y a eu se problème mais l'autre technicien avait bien répare.
La led reste allume constamment pas de flash, l’afficheur ne fonctionne plus etc.
Merci de votre réponse.

Y

yakomos

Non Membre
Re d'autre info a mon probleme.

La led reste allume constamment pas de flash, les afficheurs ne fonctionnent toujours pas, aucun electro ne réagit.
Si j'appuis sur le petit interrupteur dans le module audio j'entend bien la musique de départ.
Si j'appuis sur le petit inetrupteur de la carte microp rien ne se produit.
Merci de votre réponse.

Modéré => Message de relance qui suit celui ci, supprimé. Motif : Upping inférieur à 5j, contraire à la charte du forum.


David

Big Boos
Membre du personnel
Big Boos
Le bouton poussoir de la CPU n'est que là pour effacer les audits
Ce n'est pas un bouton de test ni de reset

La carte sons est autonome soit rien à voir avec la CPU

POur les bobines est afficheurs pour qu'ils "fonctionnent on dira" il faille que la cpu ait flasher 7 fois ... avant ...

Pour la cpu, as tu les mémoires d'origine dessus

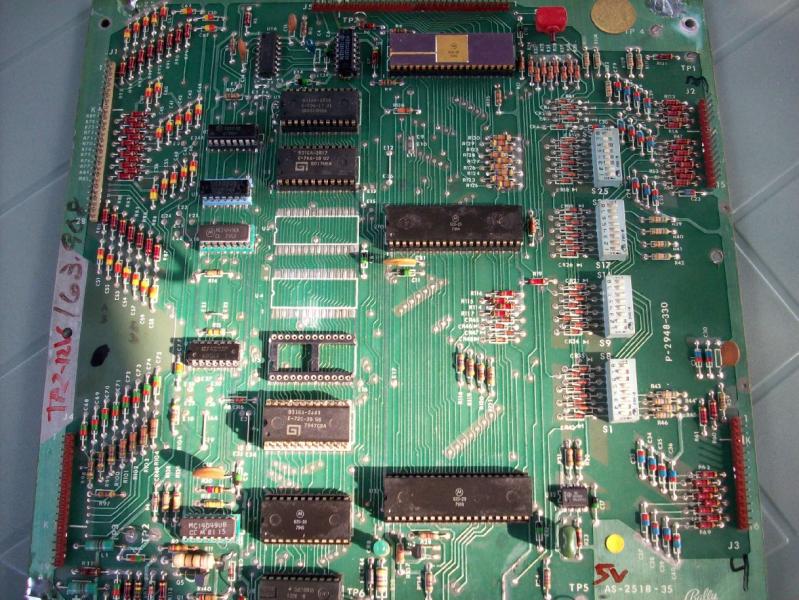

Fait une photo que tu mettras sur le site afin que l'on voit comment se porte (docteur) la Cpu
Espéront qu'elle n'ait pas la grippe à bière MDRMDR

Y

yakomos

Non Membre
Bonjour David
Arf bien jouer pour la bieree.
J'ai fait pontage 39-40 cpu pour voir si probleme reset mais toujours la meme chose.
J'ai changer les PIA620-29 par des mc6821.... rien de changer
Remplace 4049 - 4011 - 74L00 - 74LS37 rien de changer.
Verifier les transistor Q1 - Q2 - Q5 Zener8v -rien de changer.
Mesure Up(6800) patte 40 relier point commun entre R1 et R3 a la masse le niveau de la broche 40 tombe bien a 0Volts.
Sur la patte 3 du Up j'ai bien le clock.
Voila j'ai verifier les soudure , j'ai refait les masse.

Toujours la meme chose la led reste allume.
Comment je doit faire pour metre les photos de la carte.

A

Ancien Visiteur 1

Non Membre
Essaye encore Terrien :) Tu uploades la photo et tu fais "copier/coller le bbcode dans le corps du message"

Y

yakomos

Non Membre
....
Echec du téléchargement deRoling-St-01.JPG !

Voila le mesage que j'ai a chaque fois.

A

Ancien Visiteur 1

Non Membre
Redimensionne ton image en 1024 de large par exemple, et ça passera.

Y

yakomos

Non Membre
Re bonjour

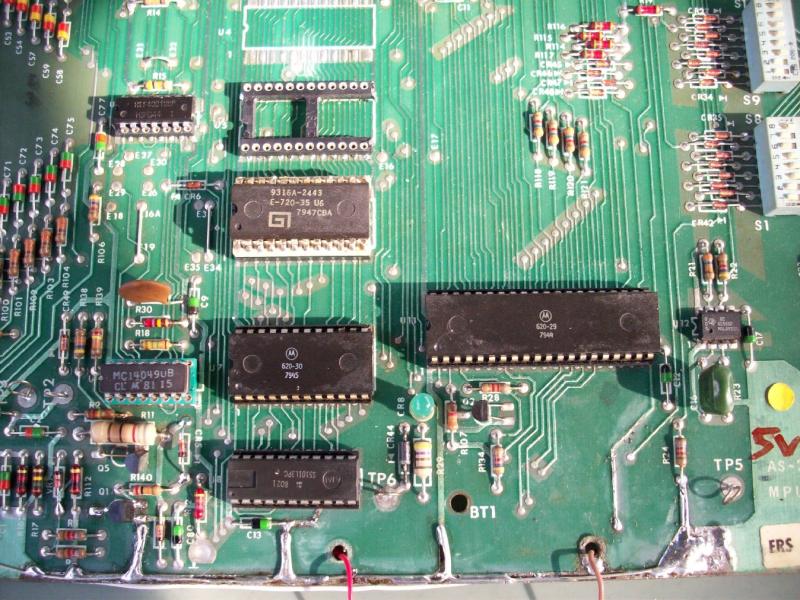

le socket vide c'est moi qui l'avait ajoute.
D'origine il etait vide.


David

Big Boos
Membre du personnel
Big Boos

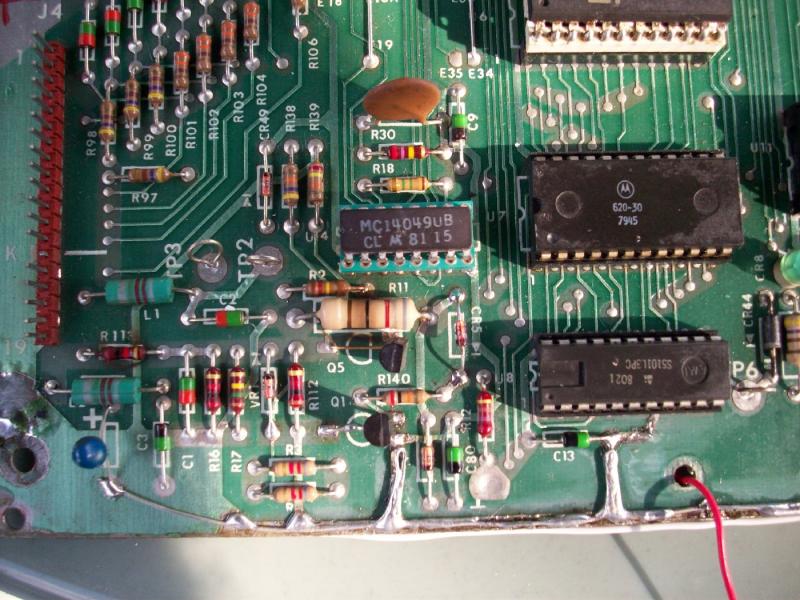

BOn déjà il y a eu de l'acide

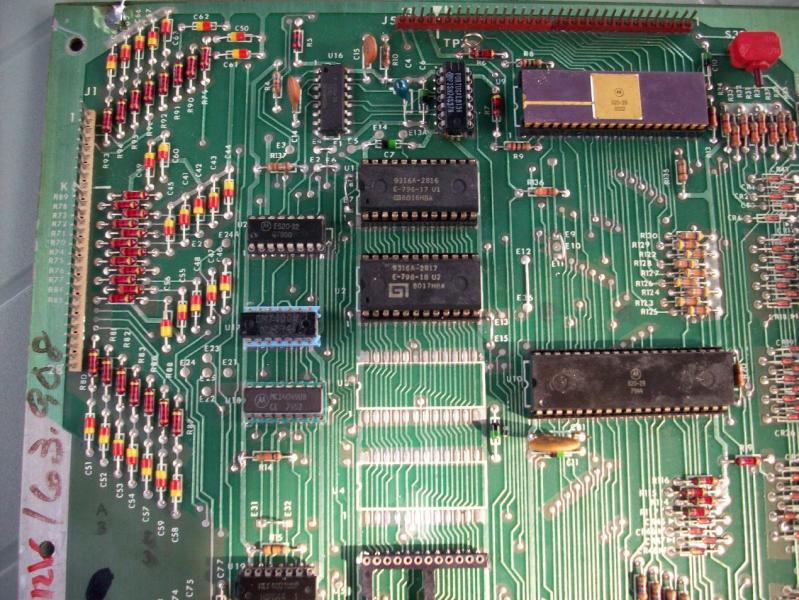

La Ramn 5101 semble un peu oxydée et je pense que son support l'est aussi

Sinon tu as bien ce que je pensais des Rom d'origine

Par contre un support tulipe planté dans un support d'origine, fait pas bon ménage
Cela peut être la cause car les supports d'origines ne supportent pas l'écartement autre qu'un IC

Y

yakomos

Non Membre
Re bonjour David
Voila je viend de changer les suports netoyage du circuit imprimer mais toujours la meme chose la led reste allumer.
Petite question on peux changer le up 6200 par un 6202 ou pas.
Autre question il faudrait remplacer les roms par une autre plus perfomante.
merci
