eventail Tommy
- Auteur de la discussion zackmk2
- Date de début
Salut à vous,
sur mon Tommy l’éventail avait toujours la tremblotte, et il était "in-réglable", la "fin de course" se déréglait tout le temps, souvent il ne s'ouvrait qu'à moitié.
Quand vous parlez de "défaut d'origine" vous faites références à cela ?

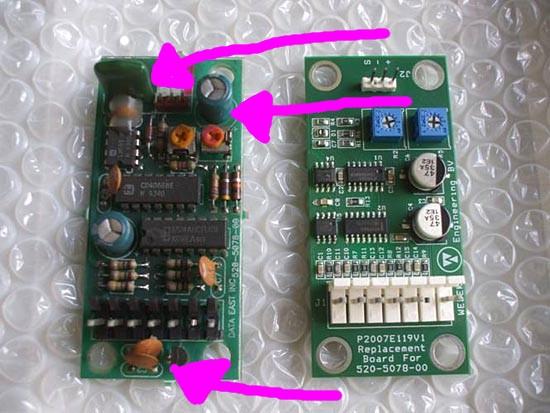

Effectivement la carte de remplacement qui supprime ces défauts semble difficile à trouver mais peut-être que David peut corriger les problèmes ou faire les modifs décrites dans l'article ?
Malheureusement mon niveau d'anglais ne me permet pas vraiment de comprendre toutes les interventions décrites et les problèmes corrigés.
En tout cas si vous avez des infos ou des solutions je suis preneur, car je ne désespère pas un jour le remettre en service cet éventail.
Merci
sur mon Tommy l’éventail avait toujours la tremblotte, et il était "in-réglable", la "fin de course" se déréglait tout le temps, souvent il ne s'ouvrait qu'à moitié.
Quand vous parlez de "défaut d'origine" vous faites références à cela ?
Effectivement la carte de remplacement qui supprime ces défauts semble difficile à trouver mais peut-être que David peut corriger les problèmes ou faire les modifs décrites dans l'article ?
Malheureusement mon niveau d'anglais ne me permet pas vraiment de comprendre toutes les interventions décrites et les problèmes corrigés.
En tout cas si vous avez des infos ou des solutions je suis preneur, car je ne désespère pas un jour le remettre en service cet éventail.
Merci
Si cela vibre changez simplement les ajustables et le condensateur
En fait c'est un moteur qui est usité pour le modélisme
Des Servos Moteurs
Cela se commande en fréquence et en durée
De là les deux ajustable
Cela dérive avec le temps
Changez simplement le condensateur de la base de temps et les ajustables
Cela doit marcher comme neuf !
En fait c'est un moteur qui est usité pour le modélisme
Des Servos Moteurs
Cela se commande en fréquence et en durée
De là les deux ajustable
Cela dérive avec le temps
Changez simplement le condensateur de la base de temps et les ajustables
Cela doit marcher comme neuf !

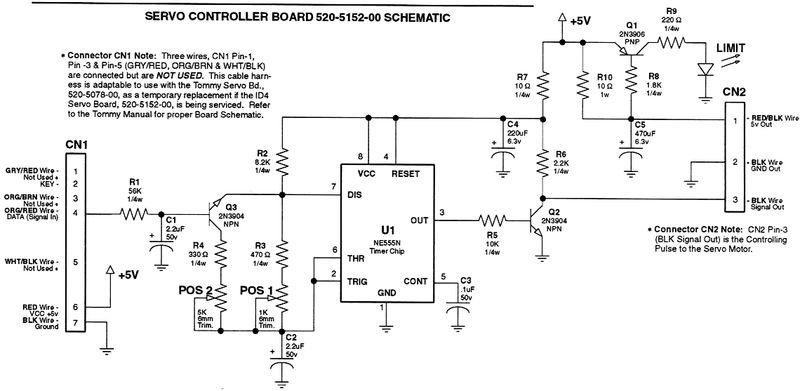

C'est pas la même que la tienne.

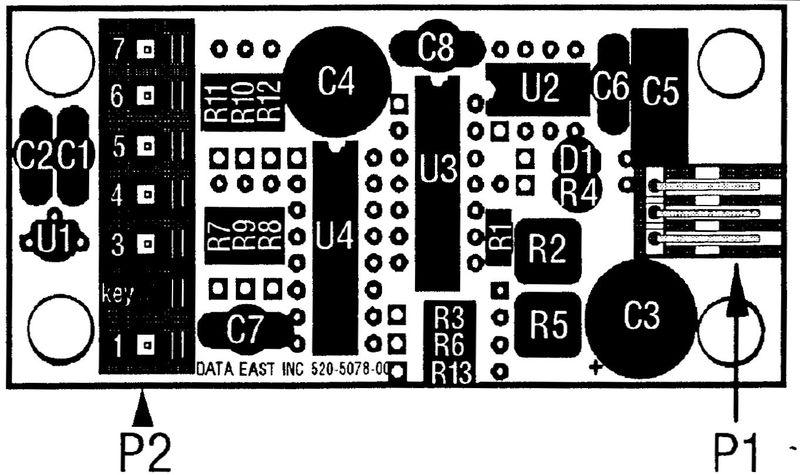

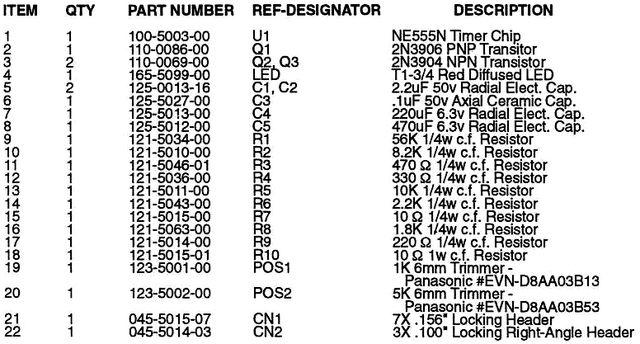

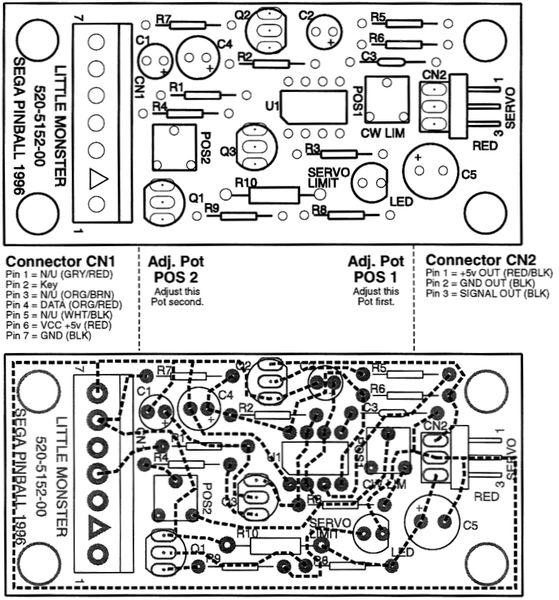

J'ai trouvé le schéma de la tienne, voici l'implantation des composants:

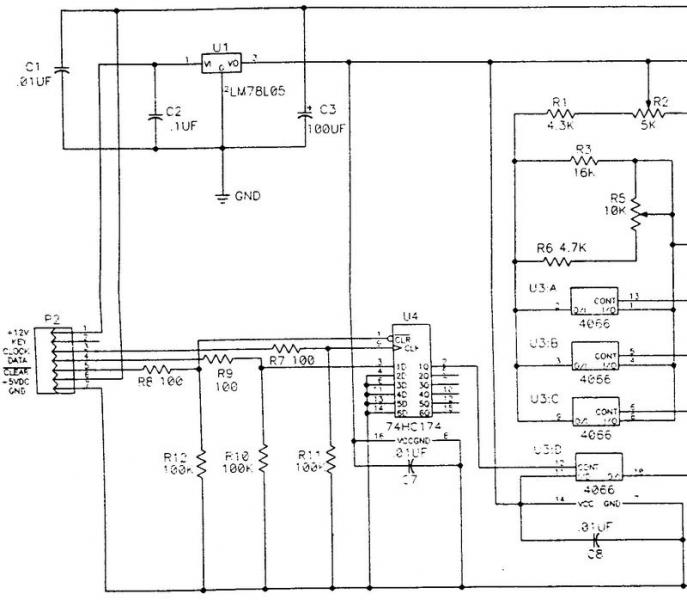

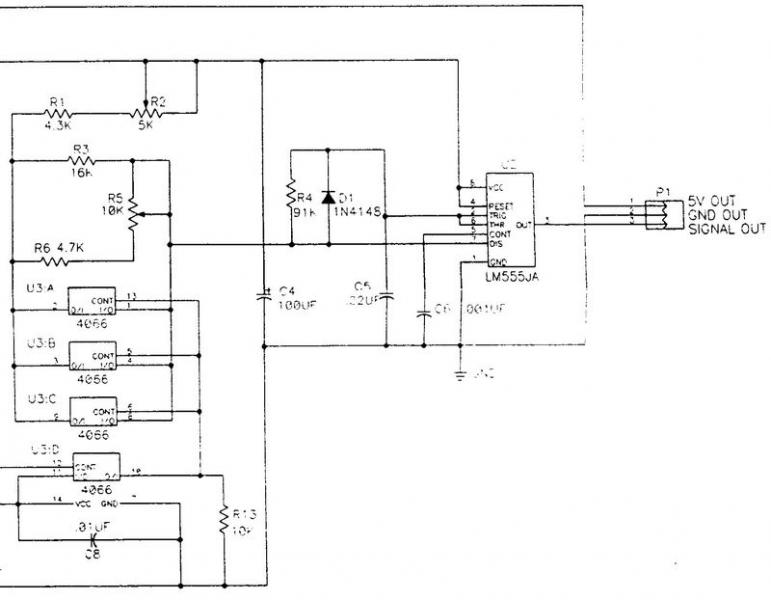

Pour le plan, obligé de couper en deux pour que ce soit à peu près potable :
Donc en C3, j'ai 100 µF. C'est à priori le lissage du 5V qui alimente directement le servomoteur, donc ca peut jouer sur sa stabilité si absent (tension de référence pas propre dans ce cas).
C5, c'est un 0,22 µF, il va à l'entrée CONT du LM555, et en regardant le datasheet de ce composant, il semblerait que ça jour sur la proportion du signal de sortie du LM. Donc je dirais, très important car les servomoteurs s'orientent avec cette proportion.
U1 c'est un LM78L05 , soit ,le régulateur 5V qui permet d'alimenter quelques composants sur la carte.
Voilà de ce que j'ai trouvé.
J'ai trouvé le schéma de la tienne, voici l'implantation des composants:
Pour le plan, obligé de couper en deux pour que ce soit à peu près potable :
Donc en C3, j'ai 100 µF. C'est à priori le lissage du 5V qui alimente directement le servomoteur, donc ca peut jouer sur sa stabilité si absent (tension de référence pas propre dans ce cas).
C5, c'est un 0,22 µF, il va à l'entrée CONT du LM555, et en regardant le datasheet de ce composant, il semblerait que ça jour sur la proportion du signal de sortie du LM. Donc je dirais, très important car les servomoteurs s'orientent avec cette proportion.
U1 c'est un LM78L05 , soit ,le régulateur 5V qui permet d'alimenter quelques composants sur la carte.
Voilà de ce que j'ai trouvé.

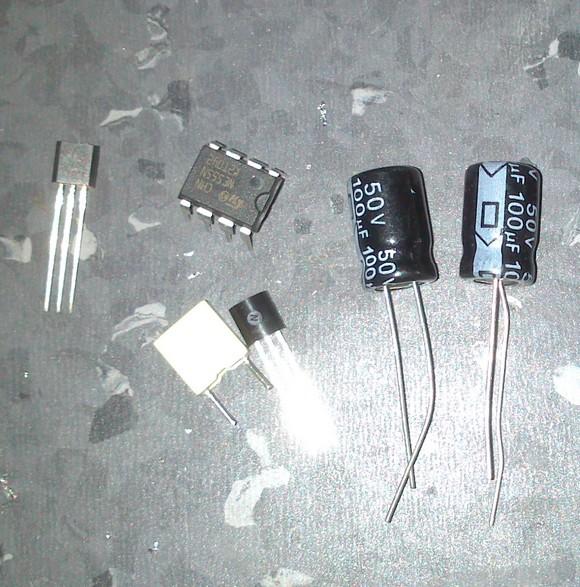

Je veux remettre l'eventail en état car c'est d'origine, mais l'interêt apporté au jeu, je suis pas sur que ça ma plaise. On verra
TomBack a dit:Ah oui faudra nous tenir informé et nous dire si ça tourne au petits oignons...
D'une manière ou d'une autre faudra que la mienne y passe un jour, c'est dommage d'avoir ce flip sans que l’éventail ne fonctionne.
Bonne chance pour ta réparation !
Le condensateur C5 de 220 nF je doute à remplacer
Il est de très bonne qualité ce dernier
Plus les chimiques
Sinon les petits de découplage à disque, pas du tout besoin de les changer
Effectivement le 555 marche en oscillateur mais tout vient 3/4 des temps des ajustables !
Quoi de plus normal avec les années et ou alors la saleté !
Au pire le 555 à remplacer vu son cout ! Change le
Il est de très bonne qualité ce dernier
Plus les chimiques
Sinon les petits de découplage à disque, pas du tout besoin de les changer
Effectivement le 555 marche en oscillateur mais tout vient 3/4 des temps des ajustables !
Quoi de plus normal avec les années et ou alors la saleté !
Au pire le 555 à remplacer vu son cout ! Change le
J
jc68270
Non Membre
Je vois que tu n'as pas changé les résistances variables. Tu aurais peut-être dû... Ce genre de composants à tendance à s'oxyder avec le temps et son rôle est d'importance ici, puisque, couplé au condensateur, il fournit une base de temps au 555...
Tu n'as pas changé non plus le 555... Je ne pense pas que ce soit nécessaire... Généralement, ce circuit fonctionne ou ne fonctionne pas... Malgré tout, si tu devais le changer, je te conseille de le monter sur un support tulipe ; il est particulièrement sensible aux températures de soudure et il n'est pas rare de le griller en le soudant... Donc, un support tulipe et le 555 clipsé dessus... Mais, perso, si ton montage ne fonctionne pas mieux en tant que tel, change d'abord les R variables.
Tu n'as pas changé non plus le 555... Je ne pense pas que ce soit nécessaire... Généralement, ce circuit fonctionne ou ne fonctionne pas... Malgré tout, si tu devais le changer, je te conseille de le monter sur un support tulipe ; il est particulièrement sensible aux températures de soudure et il n'est pas rare de le griller en le soudant... Donc, un support tulipe et le 555 clipsé dessus... Mais, perso, si ton montage ne fonctionne pas mieux en tant que tel, change d'abord les R variables.
