Etat des lieux "Williams COMET"

T

tom65

Non Membre
Hello
donc je tente de donner un coup de main a "Domiflipp" et son flipp

j'ai refais au propre les connections illumination generales et viré le domino
TOUS les Fusibles sont OK et au bon amperage , bouton poussoir pour test CPU l'afficheur reste a 0 donc CPU OK

Donc voila l'etat des lieux

Test SWITCH
Les Switch non detactés :
29-> Dummy Duck Dr Target
30-> Change line SW
31-> Right Drain Spcl
32-> Left Drain Spcl
47-> Left Kicker
48-> Right Kicker

Voila tous les autres Switch sont detectés fonctionnent et marquent les points pendant une partie..... chaque switch non detecté a ete controlé (continuité sur le bilame OK en position switch ferme)

Test BOBINES
Test Bobine et Flash OK de 1 a 16 ...
Mais quelle manip faut il faire pour tester les Bobines de 17a 22 ???
"cest quoi ce "special switch connection" ?

A la mise sous tension du flipp
les bobine du "Left Bumper" et du "Right Kicker" testent collees j'ai changé les 2 TIP122 et les 2 1N4401 associé c'est toujours pareil faut il mettre en cause U7 (CI7402)...... (pour continuer les test j'ai deconnecté ces 2 bobines)



On engage la partie la bille est donnée MAIS
- les 3 Bumppers ne marchent pas
- les batteurs des flippers ne marchent pas
- les 2 Kickers ne marchent pas

seule les bobines "outhole" et 2 trous de capture fonctionnent



j'ai testé j'ai bien :
- du 30VDC a toutes les bobines
- du 69VDC aux batteurs de flipp

Les bobines non fonctionnelles sont sans doutes dues au switch associé qui ne sont pas detectés......

Voila pour un etat des lieux le plus complet possible,

Avis au specialistes du System 9 .... Merci a vous !!

PS1 : desolé pour le Post supplmentaire mais en regroupant tout au meme endroit on fera plus comprehensible en prenant cas par cas
PS2 : Le fameux proverbe est toujours d'actualité !! " On ne touche JAMAIS a un Williams qui marche ....."


David

Big Boos
Membre du personnel
Big Boos
PS2> oublie ce proverbe qu'un mec à lancé

Un Williams cela marche aussi bien qu'un autre ;)

Soit le soucis de Special Solenoid peut venir des 7402 mais aussi d'autres soucis de commande de Blanking absent, de soucis de PIA

A voir

Je dirais là cpu à un soucis

Pour les contacts du plateau ce sera alors si les contacts sont bons, les diodes d'HS ou un soucis de ce genre

T

tom65

Non Membre
David a dit:
PS2> oublie ce proverbe qu'un mec à lancé

Un Williams cela marche aussi bien qu'un autre ;)

Soit le soucis de Special Solenoid peut venir des 7402 mais aussi d'autres soucis de commande de Blanking absent, de soucis de PIA

A voir

Je dirais là cpu à un soucis

Pour les contacts du plateau ce sera alors si les contacts sont bons, les diodes d'HS ou un soucis de ce genre
je viens d'intervertir U6 et U7 (7402) tout ce qui etait sur U6 est OK.... suivant les plans tous les SW en defaut allaient sur U7 donc je pensais que le soucis venait de U7
Apres inversion j'ai exactement les memes soucis !! donc U6 et U7 sont bon

je me dirige donc vers la prise 1J8.... (strobe SW) je vais changer les 2N3904 + LS244 +PIA 6821 !!! ooOOOoo (avec un joli montage sur tulipe.... on sais jamais si faut y revenir !)


Qu'en pensez vous ?



La suite au prochain numero ........ mais la j'ai pas les composants sous la main

:lol:---- " Je l'aurais un jour je l'aurais !!!! " ----:lol:


David

Big Boos
Membre du personnel
Big Boos
Non cela ne changera rien sur ce soucis là

Là tu attaques sur la matrice à contacts

Tu ferais mieux de lancer le test contact et de balayer les lignes et colonnes a l'aide d'une diode 1N4148

Tu sauras alors si toute la matrice fonctionne
Je pense que tu fais fausse route

T

tom65

Non Membre
David a dit:
Non cela ne changera rien sur ce soucis là

Là tu attaques sur la matrice à contacts

Tu ferais mieux de lancer le test contact et de balayer les lignes et colonnes a l'aide d'une diode 1N4148

Tu sauras alors si toute la matrice fonctionne
Je pense que tu fais fausse route
EXACT OUIIIINNN OUIIIINNN !!

reprenons dans l'ordre.....
Par exemple avec les contacts de kickers (slingshot) sur les contacts j'ai donc 2 fils :
- d'un coté un fil orange 1J19
- un fil noir qui vas en 1J17
Sur le contact coté "Orange" c'est bon j'ai 4.5VDC et coté 1J17 ca amene au GND
Donc on remonte la chaine coté orange.....

j'ai :
- TIP122 -> OK
- puis 2N4401->OK
- puis (U7) CI7402->OK
- puis (U6) CI7402->OK.....
il ne retse plus débil que U4 PIA 6821 (SOL./SOUND)


atable

T

tom65

Non Membre
yesss

bon y'a du MIEUX Youppi grace a l'intallation des 2 "7402" tout neuf (pas de reutilisation des anciens)

j'ai recupéré les 2 batteurs de flipp, + le bumper du haut "central" sup.


Y'a donc bien eu un "schtarrr..." RAHHHH du coté de U6 U7 et c'est sans doute remonté plus haut !!!
demain je change le PIA...;)

Question ...

A l'origine c'est un HD68B21P (c'est a dire un 2Mhz vu le datasheet)
est ce que ce qui convient c'est un EF6821P (1 Mhz) ou bien faut il une version EF68B21P ou MC68B21P pour avoir les 2 Mhz

j'ai un EF6821P est ce que j epeux essayer ? ca marchera ?

Merci à tous dodoo


---- Je vais l'avoir ... je vais l'avoir !!!! -------


David

Big Boos
Membre du personnel
Big Boos
Cela ira sans soucis avec un 6821 ;)


arnobig

Membres
Membre FF
Bonsoir, je viens d'acquerir mon deuxième flipper un comet Williams (le premier état acquis la veille un Jurassic Park - Data East).
Je découvre tout de ce jeu, des modes de tests et de la technologie embraquée.

Sur le Comet quelques parts à changer, commande de quelques pièces faites la nuit dernière sur RP, livraison en cours, c'est de la balle (ou bille)...

Je profite de ce post pour poser ma première question ;

lorsque je le lance le test des bobines, rien ne se passe (pas de clac, ni lumière) pour les solenoids suivants :
02-2, 4, 5, 7, 8, 9, 10, 12 (not used), 13, 14 et 16

Que dois-je en conclure ? Je ne perçois pas d'anomalie pendant le jeu...

Merci


David

Big Boos
Membre du personnel
Big Boos
Là cela fait bcp de bobines en défaut

Je te dirais bien de vérifier tes fusibles !


arnobig

Membres
Membre FF
Le temps de mettre la main sur mon multimetre, j'ai pu commencer les tests.
J'ai récupéré quelques signaux, manquait 6.5V sur les lampes des Bumpers...
PB de contacts sur fusibles (oxidation).
Diag à poursuivre...

Entre temps, j'ai saisi la backglass posée au sol et elle a explosé entre mes doigts, sans l'avoir choquée !!!

Me reste plus qu'à la remplacer, mais où la trouver ?
Est-ce possible de trouver sur le net, les reproductions sont-elles possibles ?

Help !!!!
Merci, Arnaud.


David

Big Boos
Membre du personnel
Big Boos
Mer....

La vitre du fronton ?
Aie cela est délicat là

Le mieux essaye d'en trouver une d'occasion


arnobig

Membres
Membre FF
merci pour le retour, oui c'est delicat, j'en ai trouvé une d'occas mais lin de chez moi, va foilloir faire un colis nickel pour assurer le transport sans casse. J'ai lu quelques posts ici et le vendeur est pret à faire le nécessaire, j'attends son retour avec impatience.
J'ai 2 autres petits problemes :
- cible "tombante" ne remonte pas, j'ai pris quelques photos et espere qu'elles passent ici.

Images à télécharger sur FF, merci
Le ressort ne semble pas au mieux, et l'ensemble est mal vissé, mais je pense que la bobine n'est pas activée.
Que faut-il vérifier avant changement de pièce ?

- commande sur RP de 2 flippers Williams, j'ai tenté de les installer ce soir, mais le diametre des arbres est bien inférieur à ceux en place, les 2 vis allen sont en butée lorsque je les visse mais l'arbre n'est pas maintenu... est-ce que les flips commandés ne sont pas les bons ?
--> 2 Batteurs Williams, Data East, Sega ... Blanc Remplaçant RPBATREMPWMSJBLANCREMP 6,40€ 12,80€

Merci, Arnaud


David

Big Boos
Membre du personnel
Big Boos
Oui j'ai vu sur mail

Mon Dieu dirais je

Tu avais des batteurs Gottlieb dessus !!! et non WMS

Il faut me montrer en téléchargeant les images tes chassis de batteur

Pour la cible tombante, il y a une affreuse chose de faite !!
Les support de bobines sont non conforme, la bobine, mal positionnée, le ressort en trop, le doigt de reset de la cible HS !
Que de bricolage

J'attends tes photos ici sur le forum

PS> le mail d'rp je ne réponds pas sur les questions techniques surtout en prime si un sujet existe sur FF ;)
On continue sur FF et on patiente (surtout que Lundi j'étais fermé, en mode dentiste ....)


arnobig

Membres
Membre FF
Bonjour et merci pour ta réponse, malgré le dentiste et le jour férier..
J'avais cru effectivement que les batteurs n'etaient pas les bons, pour la cible tombante, ma méconnaissance ne permet pas de distinguer ce qui ne va pas.

Quelles pièces à changer ou assembly ?
Pièces dispos sur RP ?

Ci-joint les photos :

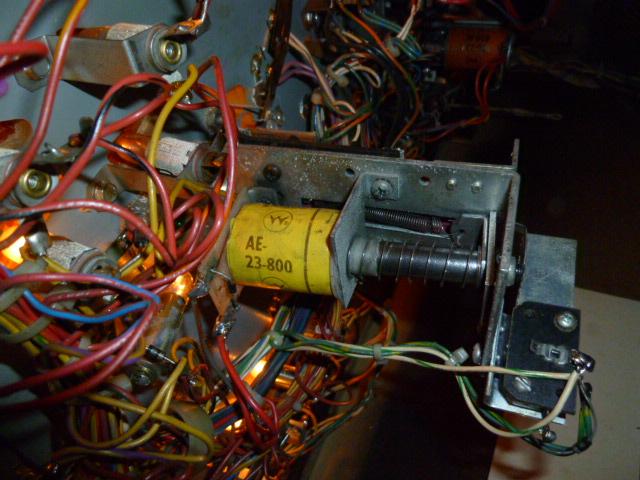

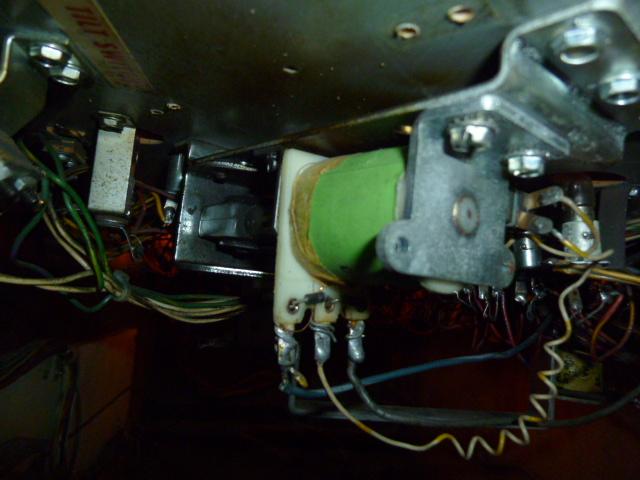

Cible tombante

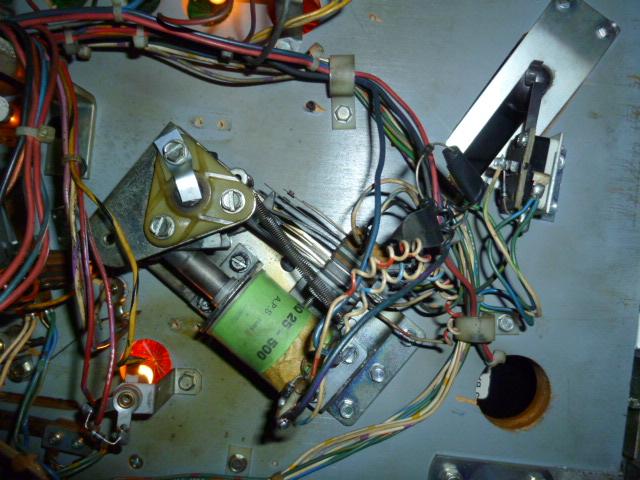

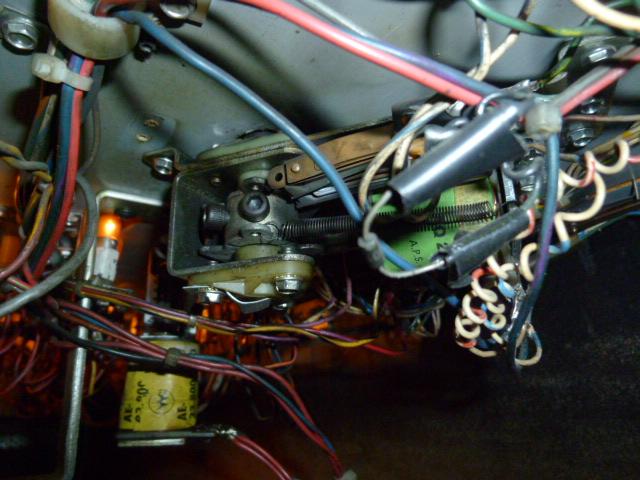

Batteur droit

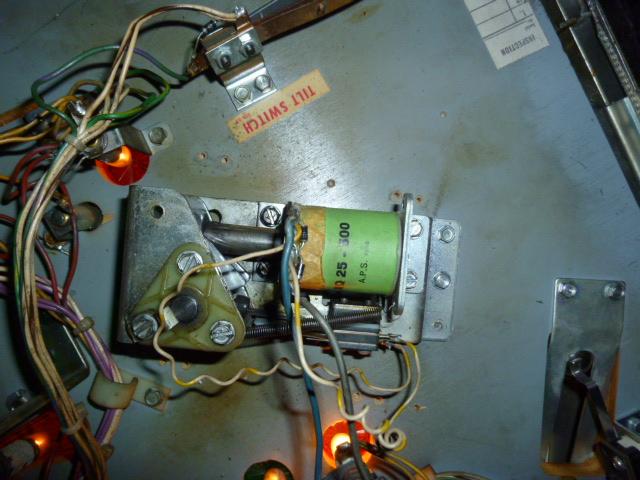

Batteur gauche



A très bientôt,


David

Big Boos
Membre du personnel
Big Boos
OUi les deux batteurs ne sont pas conforme du tout
Non seulement des chassis Gottlieb, mais en plus des bobines Bally
Hey bien il faudrait remplacer ces derniers pas deux nouveaux chassis Williams

Pour la cible tombante je vais essayer d'en trouver une et de te faire photo que tu vois la différence, si un membre ne puis le faire avant


arnobig

Membres
Membre FF
David,

merci pour tes réponses sur le forum.
Peux-tu me confirmer qu'il faille changer les batis complets sur le Williams, je crois que tu en as 1 de chaque en stock sur RP :
- Batteur de remplacement COMPLET pour WMS, BALLY Première géné D
- Batteur de remplacement COMPLET pour WMS, BALLY première géné G

Merci de me confirmer les références pour ne pas faire d'erreur entre 1ere et 2eme generation.

Idem pour la cible tombante, peux-tu me préciser quelles pièces et références commander.

J'en profiterai pour ajouter à ma commande quelques outils et produits de nettoyage surface et contacts.

RQ : Sur mon Jurassic Park, le batteur gauche ne réagit pas bien (retard entre l'appui sur le bouton et le mouvement du flip). J'ai activé manuellement le contact sous le playfield, ca semble OK... Je pense que le bi-lame n'est pas très propre ou mal poitionné. Le mieux serait de démonter l'ensemble.

Merci encore, Arnaud.


David

Big Boos
Membre du personnel
Big Boos
C'est bien la première génération qu'il te faut

Pour nettoyer Red Devil

Les contacts, par contre là cela ne se lime pas (OR) juste des limes fines en daim ou coton, surtout pas la version LIME abrasive

Sauf les contacts de puissance
Soit dans ton cas juste les EOS et contacts de caisse mais si tu changes les batteurs tu n'en aura pas besoin alors de ces limes abrasives

Pour la plaque de Reset, c'est en vente, plaque de Reset cible tombante unitaire

Le reste je dois re trouver un châssis de cible unique pour te conseiller


arnobig

Membres
Membre FF
merci j'attends ton retour pour la cible... et passe commande.


arnobig

Membres
Membre FF
David, du nouveau pour commande groupée (ce pb + post Jurassic batteur lent) ?


David

Big Boos
Membre du personnel
Big Boos
On en parles pas des commandes d'RP sur FF ;)

Là tu as le mail d'RP, et tu as eu le mail de validation ;)
