Question Ejecteur plateau inférieur sur haunted house

[Ludolinde]

Bonjour.j ai regardé le VUK (vertical up kicker ) monté sur le haunted house et apparemment il n est plus trop d origine ! Il manque un relais , des résistance et composants sont rajoutés a la place et enfin la bobine n est pas la bonne ! J ai passé commande chez RP pour la bobine mais je me suis arrêter la car je ne sait pas si il vaut mieux remettre tout d origine (fiable?) ou faire une modification pour la fiabilité ( ce que j ai peut être de déjà monté.Seulement vu la gueule des soudure et la disposition et maintien des composants j ai un doute .
La question est : quel est la solution la plus fiable ? . (Ps: un des condo est mort au Tchad en 72, vu son état )



[David]

LOLLLLLLLLLLLLLLLL

Quel montage de fou

Il y a de l'imagination dans le cerveau de certain, pire c'est XX fois plus cher que l'origine

Bobine, contact et ouala
Mais tu n'as plus rien du tout
EN fait le montage usité à la base est une "GATE" de plateau, le petit portillon là



Mais sans l'axe ni les formes en métal plié
Juste la bobine et le contact de puissance

A cela on ajoute en // du contact un condo de 2.2 µF anti arcs ( 2.2 à 4.7)

J'ai expliqué tout cela dans un article ou sur le site, c'est vieux c'est quand j'avais mes deux Haunted House

On peut remplacer cela par une carte pop



[Ludolinde]

Donc une carte pop et la bobine ( a-21741) que j ai commandée et c'est tout bon?

(Je peu faire un schéma de ce qui est monté à la place du VUK d origine pour étudier la réflexion qui a été faite sur cette modif de l 'espace si besoin).

Pour résumer il me faudrait :
- une carte pop ( plus besoin du relai k de référence a-20558? )
- la bobine a-21741 (a la place j ai une bobine qui est monté sur le VUK de référence A-20095)


Cependant dans la doc du HH âpres une énième relecture ( j 'en suis conscient ,il y a des erreurs...) j ai deux réf de bobine pour le VUK ( page 54 et page 58 ) a moins que je ne sache pas lire.



[Ludolinde]

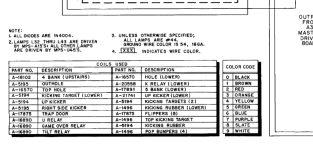

les references à la page 54 , item 8 : a-21741 ET
les references à la page 58 , item 13 : a-5194



[Ludolinde]

la bobine a-21741 faut 2.5 ohms en 25 volts
et
la bobine a-5194 fait 4.5 ohms sous 25volts



[Ludolinde]

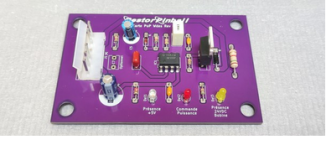

et cette carte la :
