    Régler les éjecteurs de billes demi lune


    1) Qu'est ce que cela est en fait ?

    L'éjecteur demi lune est un éjecteur composé d'un doigt qui est de forme d'une demie lune, et qui pousse la bille par dessous, pour la mettre en position de lancer la bille (au niveau du lance bille)


    2) Il y a t il des réglages à effectuer ?

    Oui tout à fait, et c'est ce que l'on va voir ci dessous


    3) Quels sont les jeux concernés ?

    Quasis tous a partir de 1986 en moyenne, qui sont de fabrication, Bally, Data East, Williams
    Les Gottlieb n'ont pas du tout ce soucis d'éjection, car cela à été pensé autrement (plus judicieusement)
    La marque Williams à créée cela il y a bien longtemps.
    Même les plus anciens modèles qui sont à multi-billes en sont équipés.


    4) Voyons cela simplement

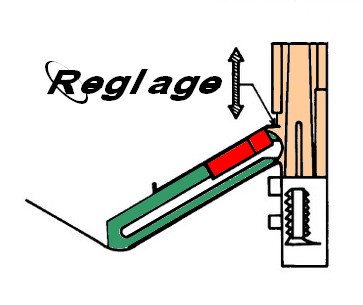

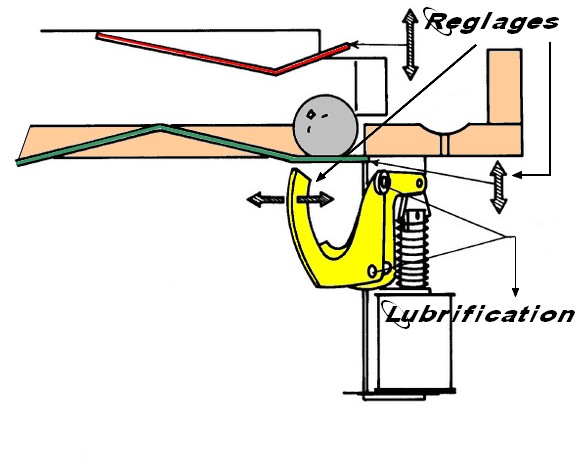

    Sur les images ci dessous, les couleurs vous informent:

    En beige, brun est le bois
    En rouge la plaque supérieure de guidage
    En vert la plaque inférieure de guidage
    En jaune, l'éjecteur demie lune en question
    En blanc, le guide latéral, gauche


    [​IMG]

    [​IMG]

    - Pour le doigt en jaune, il doit être ajusté afin que la bille soit prise de plein fouet en son centre, parfait
    - Le rail de guidage vert, lui doit être réglé afin que la bille soit bien positionnée de manière parallèle au plateau (penser à un plan de surface, elle ne doit pas être penchée vers le haut, ni vers le bas
    - Pour le guidage latéral, gauche, ce dernier en sortie, à une patte en métal recourbée, cette dernière il vous suffit de régler comme sur l'image ci dessus, vers le haut ou bas, afin que la bille soit forcée d'aller avec une courbure, vers le lance bille, soit doit créer la direction arc de cercle.
    - Le guide rouge par contre est là pour éviter que la bille ne saute et rebondisse des fois, et retourne vers l'éjecteur

    Dans tous les cas de figures, ce sont ces éléments à régler quant la bille :

    N'est pas éjectée avec force
    Retourne dans le couloir d'Outhole
    Sautille



    5) De la lubrification ?

    Chose n'est pas coutume dans un flipper (car il ne faut JAMAIS rien lubrifier), hormis cette pièce en question
    Tous les doigts d'éjections ou alors les pivots de rotation, demandent de l'huile
    Uniquement de l'huile, pas de la graisse
    Mettez une ou deux gouttes, pas plus sinon cela coulera sur le plongeur etc ...

    Il faille que cela circule librement

    Autre chose, le ressort des doigts demie lune, JAMAIS de graisse, jamais les rebander ou en mettre de plus tendres ou dur.
    A respecter !


    6) Conclusion

    Bon avec un peu d'ajustements et d'huile, normalement la bille viendra toute seule dans le couloir de lance bille.
    Plus besoin alors de taper sur le flanc droit pour qu'elle revienne dans le système d'éjection d'Outhole, ou de secouer la bestiole à 4 pattes, pour faire venir la bille (rangeant quant cela tilte en plus :eek:) )

    Bon flippp à tous et toutes
