Question Eight Ball Deluxe - LED qui clignottes dans le fronton

[Gilbi]

Salut David
Je suis sûr que tu vas pouvoir m'orienter
Je viens de passer mon Eight Ball Deluxe en LED dans le Fronton (Blanc chaud). Cela fonctionne bien mis à part certaines LED controllée (genre, DELUXE, TILT ...) qui clignotent plutôt que de rester fixe.
Que puis-je faire pour éviter ce clignotement ? diode ?
Merci pour tes conseils
Didier



[David]

Suis ce sujet là

Rp - Cela Développe, suite 2

Allé ON CONTINUE comme je le disais dans un autre sujet Pour la bonne Année voilà les cartes Optos 16927 et 16926 Toutes belles et purée effectivement les LEDS IR que j'ai mise envoient du pâté ! Avec ça en prime la durée de vie sera plus grande Comme toujours toutes testées :) (sauf couvert...

www.flipperfrance.com

Tu comprendras

Si tu as les cartes d'origine va falloir passer par celles que j'ai crées, spécialement pour cela



[Gilbi]

Merci David
J'ai bien la Lamp Driver d'origine, je vais donc commander ta carte



[Gilbi]

Salut David
Je suis sur ma commande pour la carte et aimerai en profiter pour ajouter quelques autres petits trucs ...
Tu as les petit écrous plastiques blanc à tête ronde Bally, pour mettre sur les décors ? Si oui, si tu peux me donner la reference à chercher dans ton shop
Merci beaucoup
Didier



[David]

J'ai pas mis en ligne encore la grande carte lampes

Ce soir ou demain cela sera fait

Sinon les écrous borgnes là je n'ai pas
J'ai les Caps lock par contre

Caoutchouc, Caps Lock, Blanc

Caoutchouc, Caps Lock, Blanc Spéciaux Pour maintenir les décors, à l'origine sur Bally et Stern

www.restorpinball.com



[Gilbi]

Merci David, je regarde pour finaliser ma commande quand tu as mis la AS-2518-23 en ligne



[David]

Carte Lampes, Bally, AS-2518-23

Carte Lampes, Bally, AS-2518-23 Cartes Bally Carte lampes auxiliaire, Bally, AS-2518-23

www.restorpinball.com

C'est fait



[Gilbi]

Salut David
Je vois bien la AS-2518-23 que tu as ajouté, mais la AS-2518-52 a disparue
Merci



[David]

Oh mERTTTTTTTTTTTTTTTTTT

J'ai écrasé le tout ... tssssss

Je vais remédier à cela plus tard



[David]

Réglé tantôt avant miam bien d'avoir des sauvegardes



[Gilbi]

Merci David, j'ai passé ma commande
Par contre, plus que 3 caps lock



[David]

Alors pas de bol billl

Tu devrais me faire des mails sur RP

Je vais les lister ce soir , enfin tout à l'heure
Il y a eu un vrai cirque sur les livraisons, tu as du voir la neige aussi de l'autre coté de la rive

OUAI pour le reste tu me donneras ton avis

Et fait gaffe (dis juste que c'est bien, parfait, beau etc ... ) on peut être amené à se revoir lors d'une bouffe er

Par contre t'as pas pris les connecteurs et cosses pour relier l'arrivée du 6.3V des lampes, tu avais ?



[Gilbi]

Merci David
Les cartes sont bien installées et parfaitement fonctionnelles
Un grand merci pour les connecteurs pour le 6.3V que j'avais en effet complètement zappé !
Pour l'instant j'ai installé et rebranche comme l'origine; donc sans 6.3v ... j'ai le fronton en LED et le playfield toujours en Ampoule incandescente... possible de connecter le 6.3v sur les 2 cartes ou dois-je faire attention ?



[David]

J'ai prévu pour avoir le 6.3V là
Branche le avec ou sans LED
Il le faut sinon défaut à venir avec les DELS

Sans faute

Tu chopes cela sur le +6V (surtout pas sur le point de test, surtotu pas) sur la porte, un connecteur , un fil



Fil en broche 11 allant au fronton

OU dans le fronton, toutes les lampes commandées, TILT GAME over etc.. sont sur le 6.3V



[David]

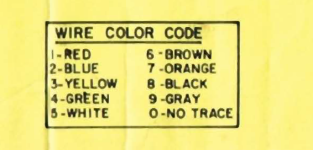

Le fil couleur 20



Soit couleur BLEUE ! Pleine



[Gilbi]

Merci David

Par contre, c'est moi qui comprend pas ou je vois 5.4VDC sur ce bus ?



[Gilbi]

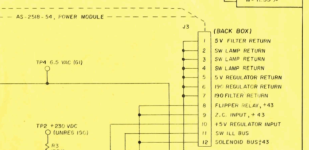

Bon, je viens de regarder les schemas dans le manuel, J3-11 comme tu indiques dans ton premier message



[Gilbi]

Pour préciser: A4J3-11 et non pas A2J3-11



[Gilbi]

Voilà le câblage du 6.3V est fait, petite dédicace à ton choix de couleur pour les cartes J'ai mis du fils violet !
Cela fonctionne parfaitement: Les LEDs ne scintilles plus et les ampoules incandescentes sont parfaitement gérées
Que dire, Bon boulot David et merci pour ton investissement pour maintenir nos belles anciennes machines en fonctionnement



[Gilbi]

En installant tout cela, que vois-je !!! David #2 !!! c'est toi ?
