EIGHT BALL DELUXE Connecteurs brulé

[kilian68]

Bonjour amis du Flipper,

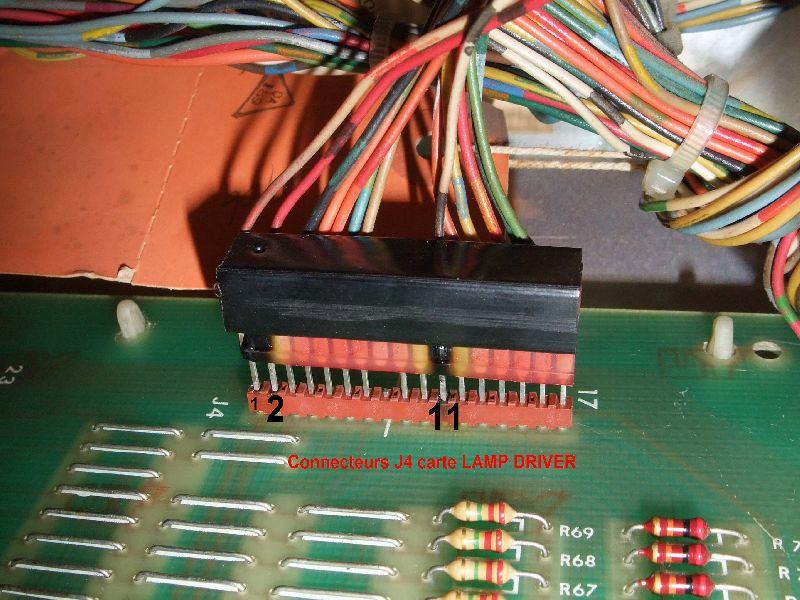

Sur la carte Lamp Driver j'ai le connecteurs J4 qui a chauffé sur les Pin 1, 2, 11.
Je cherche a remplacer le connecteurs J4 (17 pin connecteurs) mais je ne trouve pas.

D’après le schéma "Wiring back box"
Connecteurs J4
Pin 1 to A2J3-3
Pin 2 to A2J3-2
Pin 11 to A2J3-4

et d’après le schéma "A5 Lampe driver schematic"
Les pin 1 ,2, 11 sont reliés a la masse GND.

Mais ou sont les les bornes A2J3-2 , A2J3-3, A2J3-4 ? a quoi sont elles reliées?

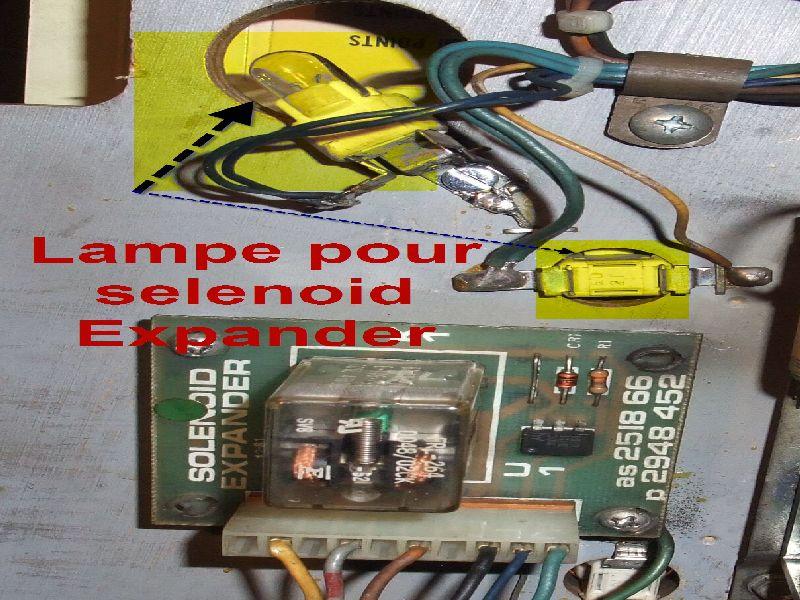

Est-ce que ces PIN 1,2,11 peuvent être en relation avec le selenoid Extender ?
car il ne marche pas ,je n'ai la lampe allumée et qu'elle est cette lampe j'en ai 2 ?

Merci



[jmi-x]

la carte A5 est la lamps driver la carte A2......j ais pas le schema sous les yeux....



[jmi-x]

A2 carte alim. connecteur J3



[jmi-x]

c est sur la page II du manuel




j aurais bien édité quand meme.....



[jmi-x]

http://mirror2.ipdb.org/files/762/Bally_1981_Eight_Ball_Deluxe_Manual.pdf

page 28



[neho88]

Bonjour,
C1 entre TP1 et la masse ne sera pas en court-circuit ?



[David]

Sans la sortie lampe le Sol Expander ne marche pas
C'est clair !



[kilian68]

Bonjour a tous amis du flipper,

Effectivement le connecteur J4 de carte A5 driver Lamp affectais le sol.expander
la PIn 11 commande le sol Expander

Je ne comprend pas ce dit "neho88 "

"C1 entre TP1 et la masse ne sera pas en court-circuit ?"

TP1 c'est test point de la carte Driver je pense.
et C1 c'est la première Pin du connecteurs J4 de la carte lamp Driver ?

Comment savoir si je suis en court-circuit ? et que faire si c'est le cas ?


Merci de m'éclairer.



[David]

Vérifie bien tes diodes
