Question Eclairage général sur bally Escape From The Lost World,

[yak22]

Bonjour,

Heureux possesseur d'un Bally "Escape from the lost world" de 1987,
tout aller pour le mieux jusqu'à ce que l'éclairage général ne fonctionne plus.

J'ai regardé les fusibles et les fils, tout à l'air OK
j'ai démonté la carte 6803 pour tester les transistors... mais c'est là que je coince. L'éclairage général à l'air d'arriver en J1, et les quelques transistors proche de J1 fonctionne je pense.

Quelqu'un saurait-il me confirmer les transistors à tester? ou faut-il que je cherche ailleurs?

D'avance merci à tous ceux qui m'aideront à résoudre ce problème



[FrançoisP]

J'ai regardé les fusibles et les fils, tout à l'air OK

Tu les as contrôlés au multi en dehors du flip ?



[yak22]

J'ai sorti de leur support et contrôlé au multimètre les 16 fusibles des lampes (sur le coté) et les 2 fusibles du 6.3v de la carte power



[FrançoisP]

Un classique aussi sur ceux là, les connecteurs de la carte à fusibles... soit les pins, ou souvent, un fil cassé



[yak22]

je viens de tester à l'ohmmètre pin/fusible pas de coupure.

comment fais-tu pour tester les fils et trouver un éventuel fil cassé dans la gaine?



[yak22]

Si je trouve dans la notice quel(s) fusible correspond à l'éclairage général, je pourrai savoir quel fil tester... parce que là, il y a une sacré tresse à suivre!



[FrançoisP]

Page 9-6 du manuel, N"No General illumination"
Donc carte Aux à contrôler, sous le plateau



[David]

J'ai sorti de leur support et contrôlé au multimètre les 16 fusibles des lampes (sur le coté) et les 2 fusibles du 6.3v de la carte power

Les fusibles sur la paroie verticale n'ont aucun rapport avec l'éclairage général

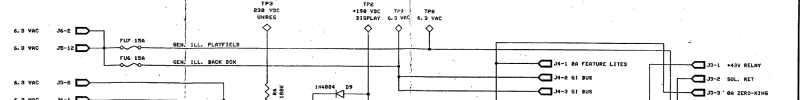

Sur la carte Alimentation, POWER board tu as 2 fusibles dédiés à cela



Fu7 pour le plateau

Fu6 pour le fronton




Vérifie et teste ici les tensions



[FrançoisP]

Vérifie et teste ici les tensions

C'est ce qu'il a fait au #3



[yak22]

En effet, fusibles testés = ok

Je pense que FrancoisP a raison pour la carte Aux... quand c'est noir, c'est cuit.

je la nettoie, je refait les soudures sur le circuit et si cela fonctionne on pourra passer la question en résolu.

Dans tous les cas, MERCI!



[FrançoisP]

quand c'est noir, c'est cuit.

Si tu peux mettre une photo



[yak22]



[David]

Ah oui je veux bien voir cela aussi



[David]

Ah effectivement

Connecteur HS, si bien mâle que Femelle

A refaire avec du Trifurcon ici pour les cosses, et c'est du 0.156 pouce



[yak22]

ok, je vais essayer de voir cela demain et vous tiens informé



[yak22]

Eh bien le problème venait bien de la carte auxiliaire.
une réparation de fortune, en attendant la réception d'un nouveau connecteur.

Encore un grand MERCI !



[David]

Males, femelles, cosses sur RP tu as tout ce qu'il faut



[Toussu]

Bonjour à tous
David envisages-tu de fabriquer cette carte ?
Et question subsidiaire, où trouver le relais à un prix décent ?



[David]

Bonjour à tous
David envisages-tu de fabriquer cette carte ?
Et question subsidiaire, où trouver le relais à un prix décent ?

Si je refais celle là, si j'ai du tout l'implantation, la taille etc .. sans compter que clairement le relais je changerai ce dernier

Et là un petit frein aux investissement vu le fric que l'état vient ENCORE de prélever TVA + TVS
