Resolu Dr Who f113 grille

[Manu44]

Bonjour, mon dr Who ne démarre plus,
Les leds sur cpu sont toute éteinte.
J’ai remplacé le f113 qui était grillé,
Celui-ci, grille de nouveau à l’allumage du flipper.
J’ai refait un essai avec la cpu débranché et le fusible grille également.

j’ai lu différentes choses sur les ponts de diodes ou régulateur 5v ...
Je ne sais pas par quoi commencer.
quelqu’un a t’il rencontré ce problème ?

Merci , bon Flip.



[flipper95]

Bonjour ..Commence par contrôler le pont de diodes BR2 et s'il est hs en même temps change le condo C5 et profite que la carte est démontée pour changer le régulateur Q1 .



[Manu44]

Merci, pour tester br2 je peux le laisser sur la carte ?



[flipper95]

Oui mais sort la carte du fronton .



[Manu44]

Bon entre temps je l’ai dessoudé , il y a bien une diode passante dans les 2 sens. Pour comparer j’ai fais le test sur br1 elle a aussi 2 diodes passantes dans les 2 sens ...



[Manu44]

Correction !
Br1 est ok (tester dessoudré c’est mieux)
Br2 est hs

pour le régulateur il y a visiblement des problèmes d’approvisionnement...

je peux déjà remplacer br2 et c5 puis tester non ?

merci



[flipper95]

Si BR2 est hs la panne est là .Je te préconisais de changer le régulateur uniquement parce que la carte étant sortie ça ne faisait qu'un tour .Mais il sera toujours tant de le faire a l'occasion



[Manu44]

Ok merci beaucoup pour ton aide.
la commande est faite sur rp.

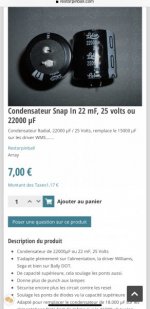

Pour remplacer c5 j’ai commandé celui-ci (photo ci-dessous) c’est good ?



[flipper95]

Sur le shema C5 22000µF 35V .



[Manu44]

J’ai posé la question via rp.
Voici ce qui est monté actuellement :
25v 15000uf



[flipper95]

Alors tout va bien Les nomenclatures dont je dispose ne doivent pas être bonnes pour toutes les machines .Je te prie de m'excuser .



[Manu44]

Ouf ! la commande était déjà validé .
Aucun problème. Merci encore



[flipper95]

Juste un conseil ..Quand tu vas dessouder le pont de diodes et le condo fais très attention a ne pas arracher les œillets qui traversent la carte ..



[Manu44]

Heu... J’ai dessoudé les 2 Ponts de diodes pour les tester... comment je sais si j’ai arraché quelques choses. ?
Quelles seraient les conséquences ?



[David]

Si tu arraches un rivet, tu n'as plus de contact entre les deux faces du circuit imprimé

Attention André l'a dit, moi je te le redis
LEs condensateurs c'est vraiment chaud à dessouder
Je t'ai d'ailleurs proposé par mail pour la carte, s'il te plait ne fait pas de "carnage"
TOut patiemment, doucement
C'est pas facile !



[Manu44]

Bonjour, Merci pour vos conseils.
Tout doucement et patiemment j’ai remplacé mon condensateur puis ressoudé mes ponts de diodes neuf.
Le flipper fonctionne de nouveau et le fusible ne grille plus.
Merci beaucoup



[flipper95]

Bonjour, Merci pour vos conseils.

Bonjour .Parfait .Les conseils sont utiles MAIS ce qui est très important c'est de les comprendre et de les mettre en application. .Ce qui n'est pas toujours le cas..



[David]

Impeccable tout cela

Allé zou affaire résolue
