Depannage lampe flipper blackout

[piemax]

Bonjour à tous,

Mon problème concerne un flipper williams blackout systeme 6.

Je n'ai plus les lampes du bonus de (1 à 7) et la lampe de l' extra ball comme indiqué sur schéma ci-dessous.

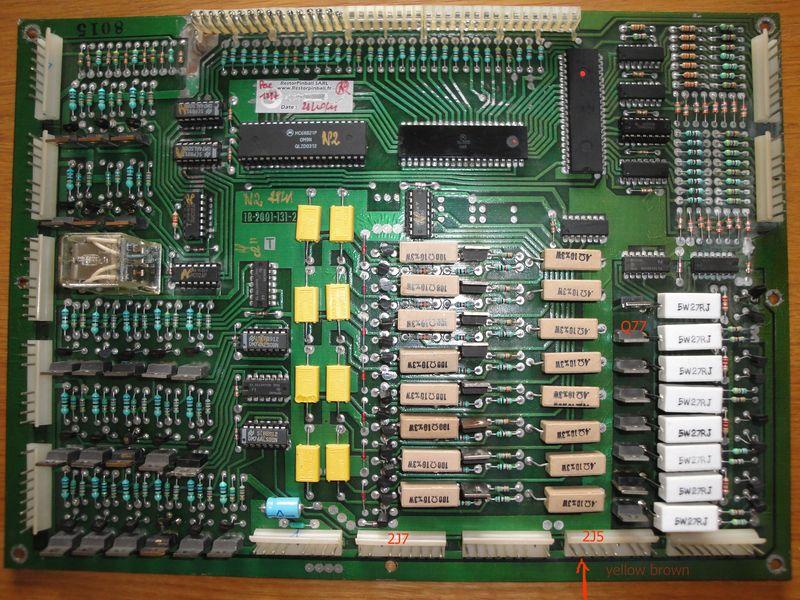

J' ai vérifié le cable jaune et brun entre le plateau et la cpu (derrière connecteur 2J5) : ok

Ensuite j'ai vérifié le composant Q77 qui me paraît bon!!

Je ne trouve pas la panne, la méthode de dépannage est elle la bonne??

Merci de vos conseils

A+



[alaindeloin16]

a tu verifier q76 petit trans a droite



[piemax]

Salut alaindeloin 16

Oui, j'ai bien vérifié le transistor Q76,et aussi les résistances R164 R165 et R156
j'ai effectué les continuités des pistes et les valeurs ohmiques des résistances sont corrects
Les valeurs du TIP 42 (Q77) le transistor(Q76) et les résistances on les mêmes valeurs mesurées que les lignes inférieurs.
Je me dis que c'est peut être dans la partie (lamp column blanking)l'IC13 ?

Merci A+



[alaindeloin16]

oui je ne vois plus que cela aussi



[David]

Il me semble que cela à été dépanné, si je ne m'abuse ....

Si c'est en 2J5 c'est le 2 eme transistor en BAS !!! déjà remplacé !!!

Il me semble avoir déjà avertis de ce court circuit !!! et Deux fois !!!



[piemax]

Bonjour à tous,

Oui effectivement cette carte est déjà passée deux fois chez RestorPinball .

Tu as raison David , je n'ai pas encore trouvé ou est ce court circuit rarale

Bon cette fois il faut vraiment que je trouve !

Merci
A+



[David]

Clair car comme je te l'avais dit cela ne cessera de griller ....Si tu ne trouves pas l'origine



[piemax]

Bonjour à tous,

J'ai repris tout le faisceau électrique du connecteur 2J5 jusqu'au lampe --> RAS
J'ai contrôlé au métrix les diodes(réglage diode) -->RAS

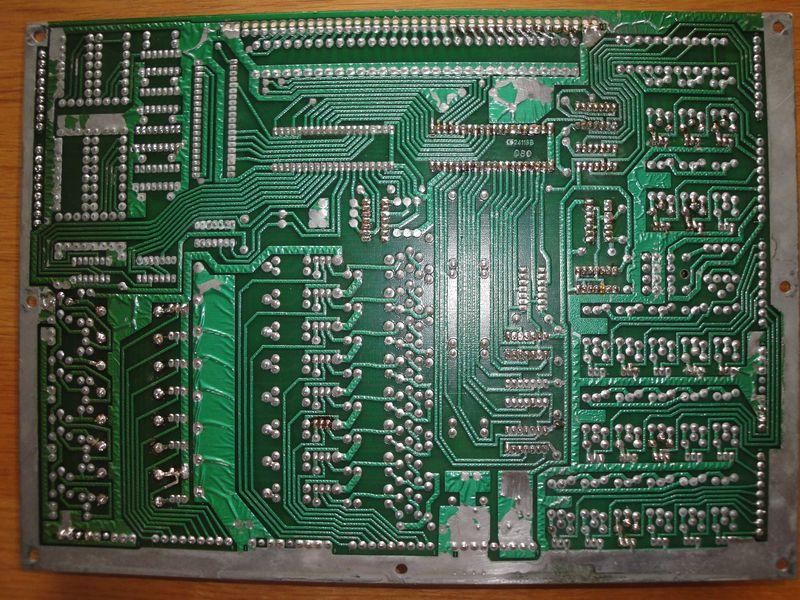

Et j'ai repris les tests de ma carte drivers (réglage continuité et ohmmètre)--> RAS

Voici de quoi il s'agit :

Ensuite, j'ai repris les tensions sur le disque du bonus :

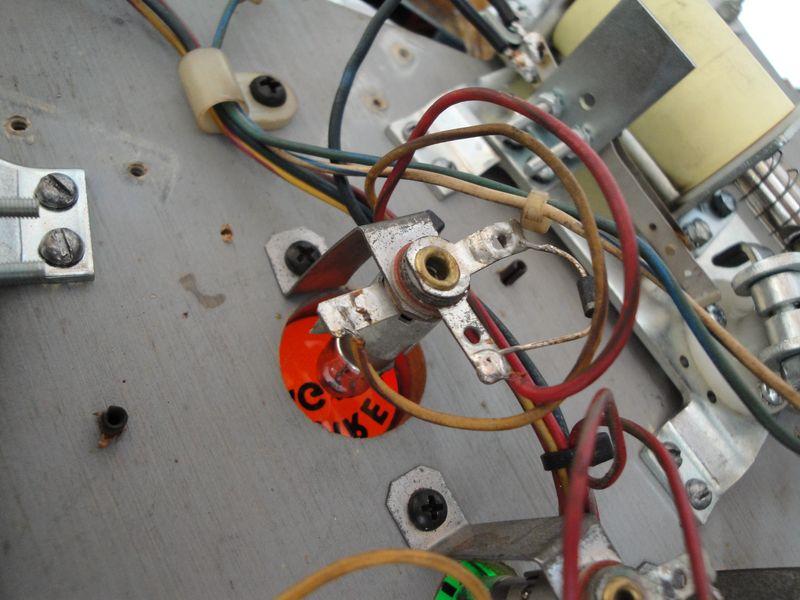

Photo N°1: Circuit du bonus que fonctionne (lampe bonus n° 8. 9.10)

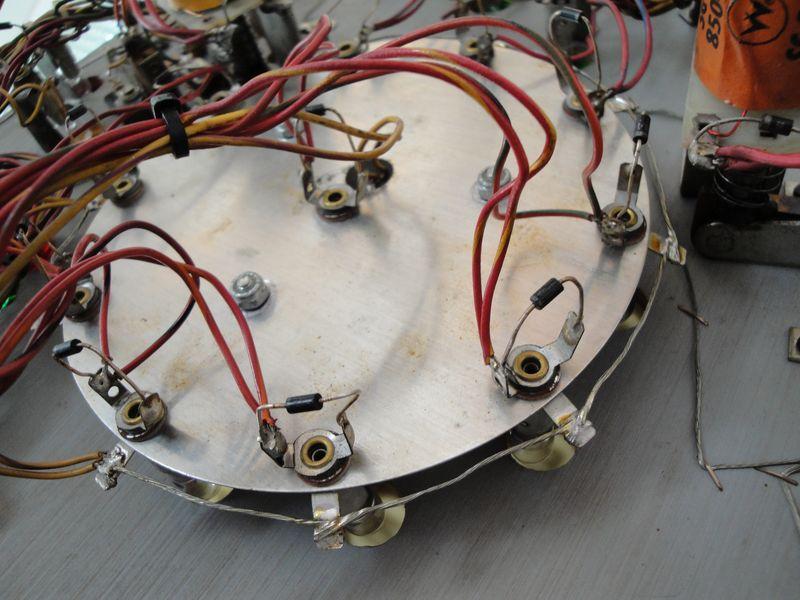

Photo N°2 :Circuit de bonus qui ne s'allume pas (lampe bonus n° 1.2.3.4.5.6.7 + la lampe extra ball )

Photo N°1

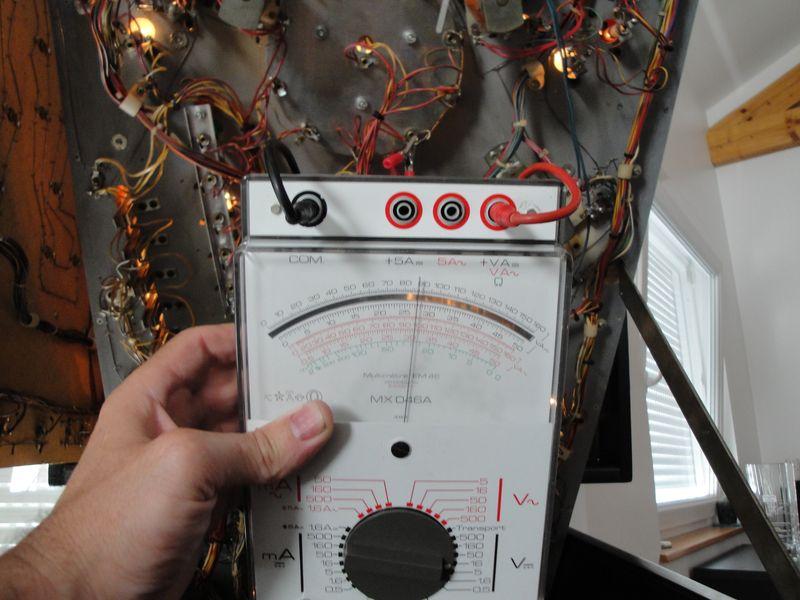

Rien de tel que le bon vieux galvanomètre pour les prises de tension intermittente

Photo N°2

Suite à mes prises de tensions, je ne comprends pas pourquoi malgré une tension de 7à8 volts je n'ai pas les lampes qui fonctionne.(Photo 2)

Serait t' il possible que le problème vienne quand même du transistor TIP 42 et du transistor 2N6427 correspondant à la ligne en défaut (tableau ci-dessus) cella même si mes mesures au métrix me paraisse bonnes ?

Merci
A+



[David]

Maintenant tu as la driver en panne à nouveau.
Oublie le test avec le multimètre.

Tu dois chercher l'origine du court circuit, une douille de lampe sans doute !
Sans ce faire la driver aura toujours des pannes.

Là il faut tester en continuité et ou résistance les douilles de lampes.
