Resolu Delire Carte Alimention SYS80B Monte Carlo

[David]

MAIS MAIS MAIS ...
Sur la semelle du TO220 soit la partie en métal du régulateur, pas de CANON ISOLANT LA
Je l'ai bien noté et j'ai remis exprès la photo que tu vois la vis métal et la rondelle frein en contact sur la semelle !!!



[TONYTO]

Bjr/Bsr

je reviens un peu sur ce sujet
La vis de fixation LM fait bien contact avec la semelle et les pistes , les doubles canons sont la pour isoler le circuit imprime, les fils traversant, la semelle du LM avec le dissipateur thermique

Le malaise est que a vide ( sans branchement cpu ) la tension est correct et fixe ( 5 min env ) .5,12VDC
Des que la CPU est branché ....ca bug au bout de 5/10s ! les lampes flaches s activent meme ! plus d afficheurs ! et cette espece de tremblement des relais....

Avec la carte du hollywood ....Aucun soucis !

Boulette du TONYTO ?
je seche !
tout est pour ainsi neuf , la continuité, les soudures sont ok .

A + bonne bille...



[David]

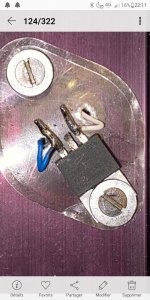

Montre moi avec précision la vis sur la semelle du régulateur

GROS PLAN BIEN NET



[TONYTO]

Bjr/bsr

De retour sur ce sujet...
Les photos que tu m avais demandé sont là...dsl du retard ..mais..


Bricolant a droite a gauche...s assurant que la vis/semelle et pistes électronique étant en bonne continuité...et ne Fonctionnant toujours pas correctement...

Craignant avoir flingué un composant dans une manip de TONYTO...
J ai tout re-changé ! (Sauf...?)

Nouveau LM338K ( de bonne facture garantie !) , potentiomètre, condos ... connectique molex mâle X 2...mais pas ces résistances R1 et R2 !!!




Respectivement 390 et 220 ohm...

Le réglage du 5,10 VDC est correct...pas de délire..4,94 en C1 CPU.... démarrage du jeu correct...
Puis d un coup illumination de sapin de Noël avec les lampes flash... délire de la roulette... bobines/relais qui s activent...son bizarre !
Grosse deconnade ! tout court !
C est sur ...c est A2 l'alimentation...
AUCUN SOUCIS avec l A2 du Hollywood heat...

Donc simplement...
Est ce que ça peut venir d'une de ses 2 résistance ??? Après un laps de temps.???..aux vérifications a froid... elles sont bonnes !


Sacré TONYTO ....
Merci
A+ bonne bille...



[FrançoisP]

Tu as combien en C1 cpu avec l'alim du Hollywood ?



[TONYTO]

Env pareille...4,92-93 VDC...
J ai essayé l alim du Monte Carlo sur l Hollywood ( quand j avais la CPU évidemment)
Même délire du Hollywood que le Monte Carlo en plus...
Malaise uniquement en A2...c 'est sur !
Grrrrr...



[FrançoisP]

Tu as essayé de tester ta tension sur A2 en live, quand ça délire



[TONYTO]

Non....je crains pour la CPU !
Même si j ai mis une masse en C1 !
Les lampes flash s activent ( 13 VDC si je dis pas de conneries...)



[FrançoisP]

Si je relis le post depuis le début, tu avais déjà un problème avec l'ancien régulateur, as tu vérifié si chaque piste (+) de la carte n'est pas en contact avec une masse, même faiblement, à moins que tu ais un composant neuf défaillant...parce que là, c'est vraiment chelou



[FrançoisP]

Je vois qu'en C2, tu as mis un radial polarisé, il est bien à l'endroit ?



[TONYTO]

Les composants ont été changés 2 X !
Sauf 0 x pour R1 R2.... juste contrôlées et dans les tolérances des 5%...
Pour C2...pôle négatif positionné sur l indications négative au dos de la carte... aucun contact avec la barrette des 5 VDC...



[FrançoisP]

Sur la mienne, j'ai R1 à 258, et R2 à 178 (un peu loin des valeurs constructeur)....tu as combien....et sur le Hollywood ?



[TONYTO]

Bjr/Bsr

Merci François de t attarder sur ce PB !!!
Je m arrache les cheveux ! Où ils deviennent tout blanc.... sais plus !!!

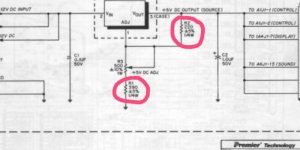

R1 et R2 respectivement :

A2 385 et 216

A2 Hollywood heat (installée sur le Monte Carlo)
500 et 380

A2 Deadly Weapon
380 et 206

Je ne prends même pas les mesures sur le Title fight...Je doute que le dit "MALAISE" soit ici !

Une piste électronique coupée quelques parts..?
Les continuité sont bonnes !
Un phénomène dilatoire ?
Vu que ça chauffe avec le LM ?

Grrrrr

Plein le ZOUK !!!
TONYTO BLEU D '1ERE !!!

Une âme charitable pour sortir le mécréant du mauvais chemin ??

A+ bonne bille...



[FrançoisP]

Bah là, à part le régulateur lui même, je ne vois plus trop, tu l'as déjà changé 2 fois d'après ce que j'ai compris ?



[TONYTO]

Exactement !
2 X !
une fois le LM 338T...
un LM338K qu une jolie blonde m'a donné...
Spéciale dédicace ce jour a elle ! D ailleurs...
Il m en reste 2 ... mais du matériel chinois de Ali ou Amaz..

Chépukoifer....lol



[FrançoisP]

Mmm....Vapaldir au Boss



[TONYTO]

Bon cette fois...c est décidé !

Avant que ça finisse entre la masse et l enclume ou ...
Directement dans le Creuset de ma forge !
A noter que tout les métaux y ont leurs places ...

Je m adresse uniquement aux MAÎTRE DES LIEUX !

SOIT ton collègue DAVID... trouve le remède...et fait
UNO MIRACULO !
et delivroopoch'tron a un nouvel ordre de mission !
per una bottiglia di Primitivo...una cugina...

SOIT il trouve pas !
Et RP s en charge et l essaye avec la CPU du Hollywood heat ! et trouve le malaise...
A son déshonneur...

A toi de décider...car je sens que A2...
VA ÊTRE TOUCHÉE COULÉE FONDUTE....!!!



[TONYTO]



[David]

LOOOOOOOOOOOOOOOLLLLL

Ecoute arrête de te faire du mal là
Envoies cela après mes congés .... et je ferai le tout ensemble



[David]

Je ressors le sujet ....

Au final voici la mouture RP

Testée mais avec une putain de charge
Si là cela marche pas, change de machine à laver
