Presentation Flip Data East Torpedo alley
- Auteur de la discussion Moadu29
- Date de début
J
jc68270
Non Membre
Ils sont peut être HS... mais peut être qu'ils ne le sont pas...
Ce serait dommage d'acheter des afficheurs pour rien (surtout vu le coût global que tu risques de mettre dans cette machine)...
Tu n'as pas la possibilité de tester tes afficheurs sur une autre machine, pour voir s'ils réagissent ou non ?
Ce serait dommage d'acheter des afficheurs pour rien (surtout vu le coût global que tu risques de mettre dans cette machine)...
Tu n'as pas la possibilité de tester tes afficheurs sur une autre machine, pour voir s'ils réagissent ou non ?
Si j'ai bien suivi, les afficheurs sur le Torpedo sont du meme type que ceux que j'ai sur mon Skateball (ormis le bulbe )jc68270 a dit:
Donc si j'en dessoude un et le place sur une platine AS 2518-21 de mon Bally, je devrais pouvoir les tester ?

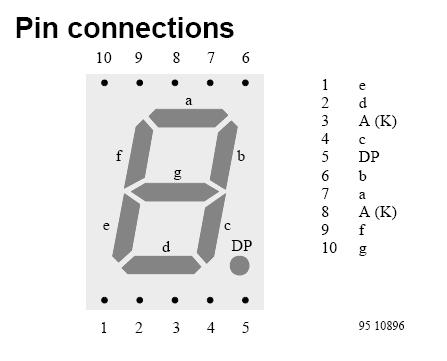

On pourrait peut etre plus facilement mettre qq pattes sous un potentiel pour faire l'allumage de un ou plusieurs segment d'un digit, comme avec ceux à DEL par ex:
Donc si quelqu'un avait ce type de schéma pour le brochage de ces tubes...merci d'avance
Ok David j'avais bien vu ca:David a dit:
pour savoir quelle ligne commande quelle broche qui faisait quoi
mais ce que je ne savais pas, c'était OU se trouvait la broche concernée ( où est le n°1, doit on sauter du nombre en fonction de l'espace entre les 2 séries de broches...)
Bref je me posais des questions la où il n'y avait pas forcement besoin futfut

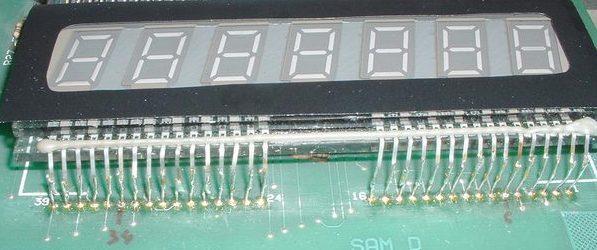

Et en cherchant une photo d'afficheur, j'ai trouvé la réponse à ma question sur ton post sur
"159-refaire-les-supports-d-afficheur-cartes-pour-afficheurs"
Maintenant je sais
Donc ce WE je mets du jus pour tester chaque segment de chaque digit !
hormis éviter le cour circuit, vois tu des précautions particulières pour les tester?
C'est grace à la photo de ton post que j'ai pu le voirDavid a dit:Comme il est visible sur le circuit imprimé
La broche une est à droite
Car sur la carte de mon Torpedo ainsi que sur mon Skateball, la numérotation n'apparait pas
donc je voulais etre certain avant de mettre sous tension
Bonjour,David a dit:LEs tubes 7 digits Bally vont très bien en lieu et place
je viens enfin de me remettre (enfin) sur mon Torpedo.
Demontage du plateau en cours, nettoyage de la caisse, et puis les diverses cartes.
Remise en état de la carte alim: pas de pb, j'ai toutes les tensions correctes maintenant.
Et puis j'ai voulu me mettre sur les afficheurs ( les deux 7 digits du bas HS)
J'ai relu le post de David, puis attrapé mon fer à souder & mes tubes de remplacement.
Mais j'ai un hic:
Le bulb des tubes Bally est trop long !!! RAHHHH

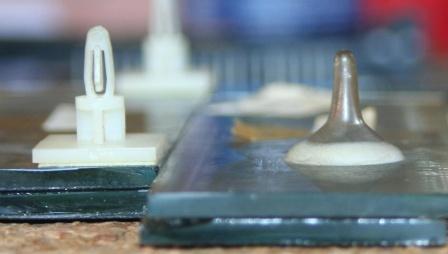

ci joint la comparaison entre l'existant (sans bulbe) et celui de remplacement:
Donc p'tit retour d'expérience: TOUT les tubes BALLY ne vont pas en remplacement des afficheurs DATA EAST!
(sauf si je suis passé à coté de qq chose...)
De plus, les broches sont plus courtes de qq millimetres que celle d'origine
Dans mon cas, il s'agit de tube de la marque "CHERRY",
effectivement cette marque ne faisait pas partie de la liste "Beckmann, Babcock ou alors Vishay Dale" David
Donc si qq1 a une idée pour tenter de les mettre malgré tout en place...
J'ai bien pensé à percer la carte pile poil au bon endroit, mais dans le cas de l'afficheur bas droite c'est sur les piste !!! (peux toujours faire des ponts en fils, mais bof bof..)
Bon ben je dois etre futfut,David a dit:Regarde dans un truc et astuces ou un de mes articles
J'en ai parlé
J'ai beau fouiller sur le site, hormis tes astuces pour fabriquer les supports, la protection du bulbe, depanner les afficheurs,...
Bref, je n'ai pas trouvé d'astuces pour le montage de tubes ayant un bulbe trop long.
Si tu (ou qq1 d'autre) savais ou je trouve l'astuce pour faire rentrer l'afficheur sur cette carte, et surtout pour que ca puisse tenir derriere la backglass du fronton...merci d'avance
Merci de ta réponse David.David a dit:
Cet article je le connais bien, pour l'avoir lu X fois
C'est comme cela que j'avais vu que les afficheurs Bally se montait dessus, comment tu refaisais des supports manquants,...
Mais pas le probleme d'un afficheur Bally où le bulbe est trop haut.
Ceux que j'ai, si je les soudent en lieu et place, m'empecherons de remettre la backglass (env 1cm plus haut que les autres)
Donc, je ne vois pas d'autres solution que de percer la carte pour faire passer le bulbe, mais au niveau de l'afficheur bas droite suis quasi sur le 6180...
vais réfléchir et vous ferais une photo du "résultat"...

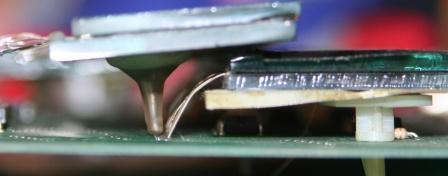

Ok David, avec ton systeme, ca ne touche pas le CI, et ca protege le bulbe du tubeDavid a dit:
Mais comment je fais pour remettre la Backglass ? Car les tubes originaux sont deja plaqué sur la black, donc si je rajoute 1cm de saillie...CA VA PETER
Merci de l'info Régis
