    Cpu 6803 et dissipateur sur transistor


    1) Curieux des dissipateurs ?

    Oui

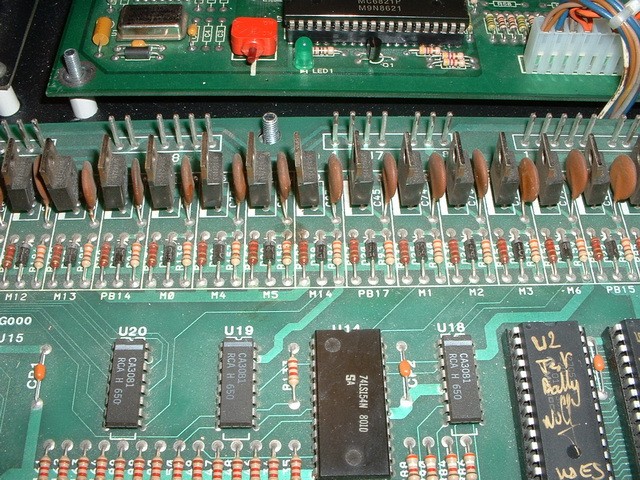

    La photo de la carte CPu en question


    [​IMG]

    Sur celle ci vous voyez bien les transistors qui pilotent les bobines

    Alors si cela chauffe de trop, il faut y remédier
    Mais pourquoi en fait ?

    1) Pourquoi chauffent ils donc ?

    En fait il est simple d'expliquer cela
    Les cartes Cpu 6803 de bally, permettent suivant la configuration d'un JUMPER de régler les bobines en mode "continuous" (constamment alimentées) ou alors en mode "Momentary" (commandées par impulsion donnée en terme de durée)

    Ce réglage se fait par exemple pour la bobine 12 (Q10 on dira dans le cas d'un Truck Stop) de positionner le pont de câblage sur JW10 et de retirer JW11
    Il en sera de même pour la bobine 19 (Q9) qui lui verra son jumper installé en JW8 et le JW9 de retiré.

    Attention cela peut influencer aussi une utilisation de ligne de contact en plus (Switch Strobe en CJ4-01)
    Mais ceci on y viendra un autre jour dans un autre article.

    Pour en revenir à une exemple du TRUCK STOP, vous pouvez lire en seconde page du manuel, la liste des transistors, où il faut appliquer de dissipateur

    Pour exemple je vous le cite :

    • Q11, Q13, Q16, Q17, Q18

    2) Comment faire cela :

    Simplement en fait.

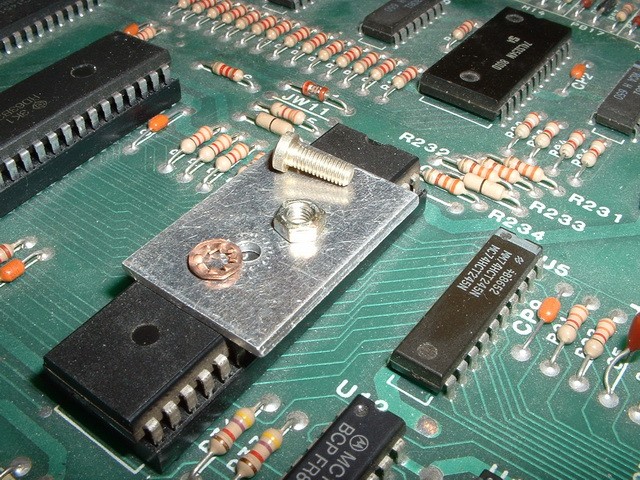

    Il vous faut avoir un petit bout de plaque d'aluminium d'épaisseur de 2 mm environ et de taille 15 par 20 mm
    Une vis et écrous et rondelle frein de diamètre 3 mm.

    [​IMG]

    Faite le petit trous à peu près à 7 mm du bord bas, d'un diamètre de 3 mm

    [​IMG]

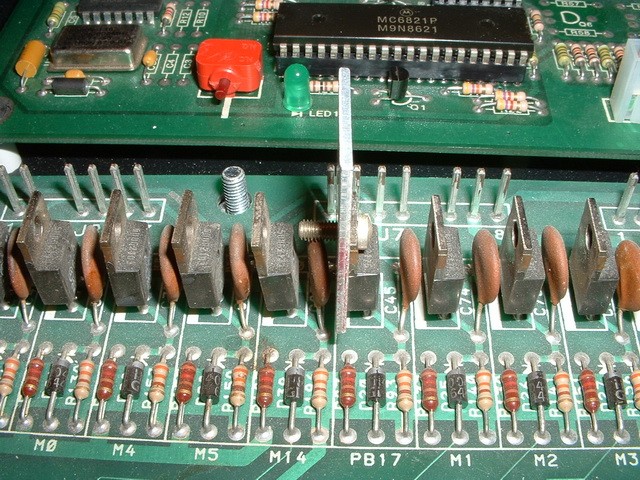

    Montez la vis en premier dans le transistor et plaquez le dissipateur au dos


    [​IMG]

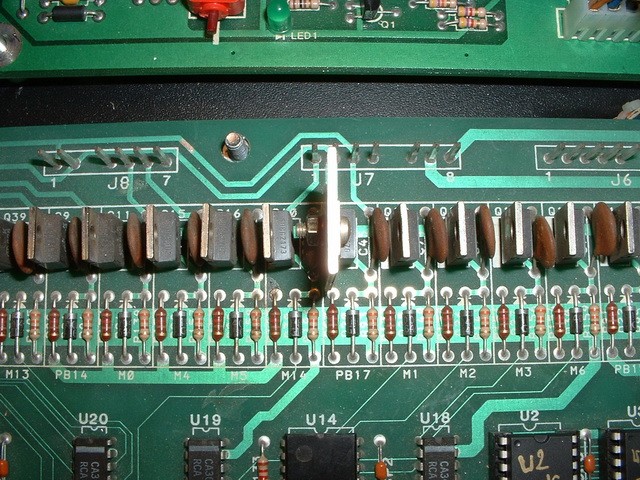

    Mettez rondelle et écrous
    Serrez fortement le tout
    On peut mettre de la graisse thermique mais vu la qualité du dissipateur, cela ne changera guère de choses. Donc pas indispensable du tout car le degré thermique est faible (en perte et en jonction avec le dissipateur thermique). En fait la somme des résistances thermique exprimées en °C/W est déjà élevée.


    Attention si vous avez plusieurs transistors à mettre en œuvre, tel quel, pensez à utiliser des vis courtes, afin que cela ne touche JAMAIS le transistor jouxtant ce dernier mis en œuvre.

    Sinon ce sera la porte ouverte au court circuit.


    [​IMG]


    3) Conclusion :

    Il convient de bien faire cela sur les transistors qui chauffent, commandés en mode continu, cela évitera que nombreux ne brûlent.
    Alors à vos vis et tournevis et le tour sera joué
    Je tiens cependant à signaler que ceci n'est VALABLE que sur les 6803, les autres jeux et marques en sont exclus de cette modification. Bally n'a simplement pas voulu changer sans doute le mode de commande en impulsions ou alors modifier la carte CPU.

    Soit a appliquer que sur des carte Cpu/Driver pour les jeux 6803, et vérifiez vos manuels
    Espérant qu'encore une fois cela vous aide ;)


    Bon flippp


    © David
    © FF et RP
    29 Janvier 2011
