    Cosses Bifurcated! Un remplacement possible ?​



    [​IMG]


    1) Qu'est ce donc ?

    En fait cette cosses est usitée sur les connecteurs Jamma ou Gottlieb, pour tout ce qui est de circuits imprimés à enficher, au pas de 3.96 mm

    Rappel 3.96 mm = 0.156 pouce !

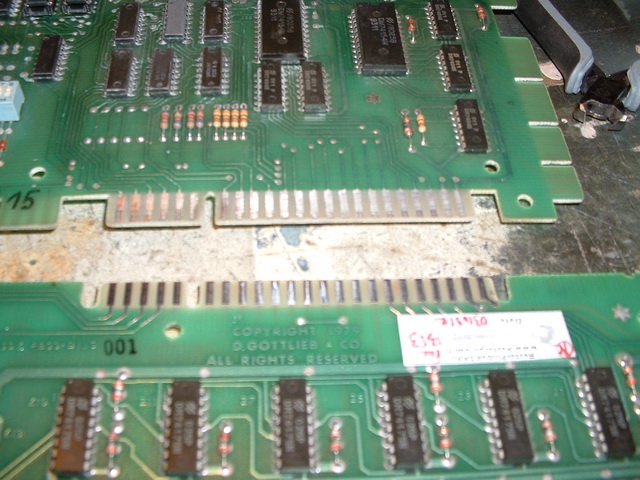

    [​IMG]

    Ce qui est le pas standard quasiment de toutes notre connectique sur les jeux, car venant des US cette normalisation là


    2) Trouve t on encore cette cosse ?

    Malheureusement NON !
    Soit il faudra user de ses méninges pour trouver une solution

    Et comme le Doc imaginant le converteur temporel, j'ai imaginé cela !


    3) Le remplacement ou la remplaçante

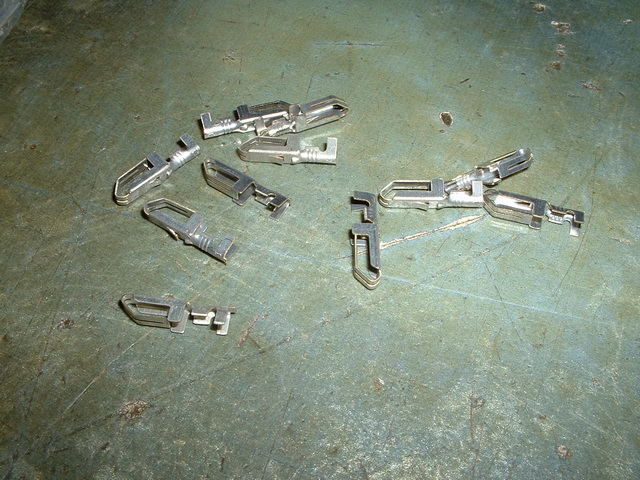

    [​IMG]

    Ci dessus la voilà celle qui va nous sauver on dira !
    Disponible sur Restorpinball, ici --> Cosses Remplaçante
    [​IMG]

    Oui c'est la cosse pour les connecteur des sys3, Williams, pour les afficheurs !


    4) Voyons déjà le connecteur

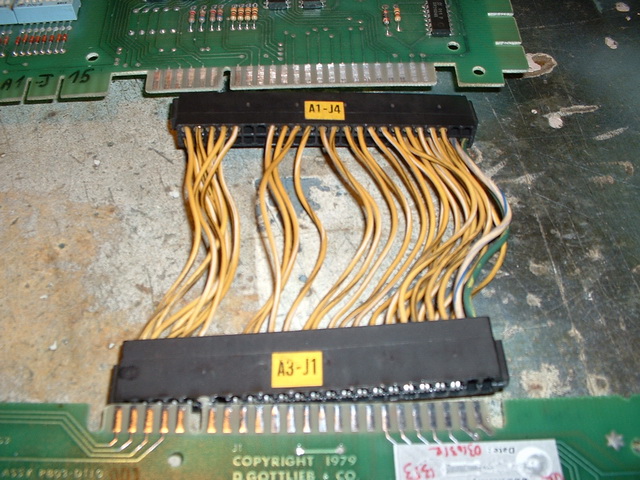

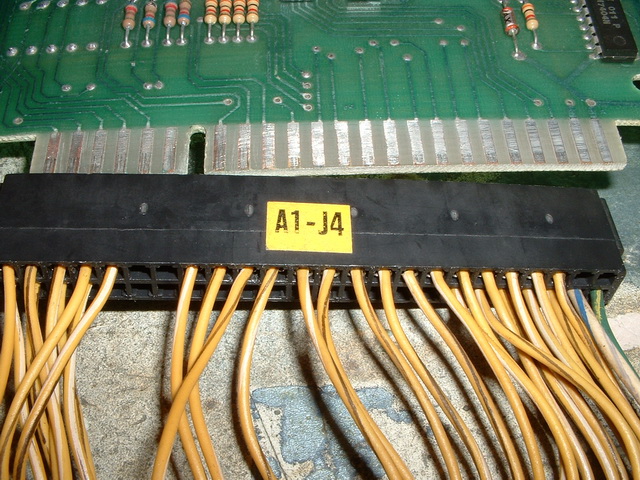

    Sur cette photo je vous montre donc le coté le plus souvent atteint (faute de l'incontinence de la batterie), la partie vers la CPU, A1J4, mais des fois il se peut qu'aussi le coté A3J1 soit abîmé

    A vérifier tel quel

    [​IMG] [​IMG]

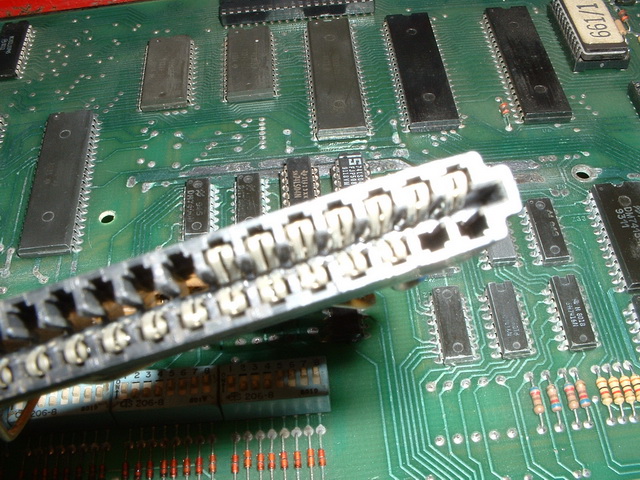

    On peut remarquer alors rapidement les cosses, qui sont oxydées ou alors des parties cassées net au bout

    Dans ce cas là il faut remplacer la cosse

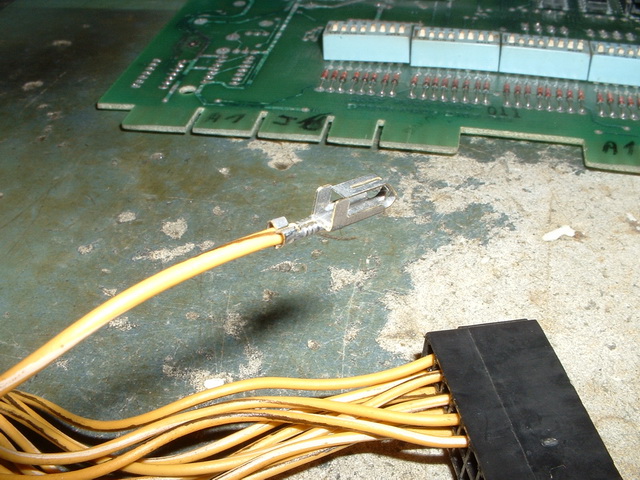

    En l'extrayant on voit à quoi elle ressemble en fait
    Presque comme celle présentée en guise de remplaçante !

    [​IMG]


    5) Préparons nous à remplacer la cosse

    Déjà il faut l'extraire, avec un fin tournevis plat, coté connections visible (et non coté fil)
    Tirer sur le fil cela doit sortir SANS difficultés.

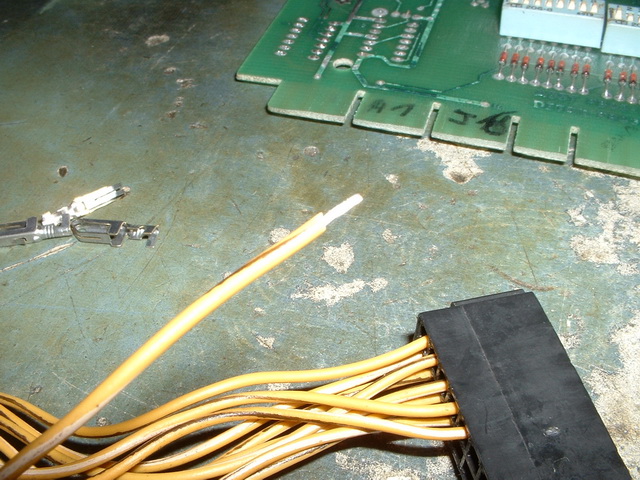

    Dénudez le fil comme tel, une longueur correcte, qui se logera parfaitement dans la pince de sertissage de la cosse

    [​IMG]

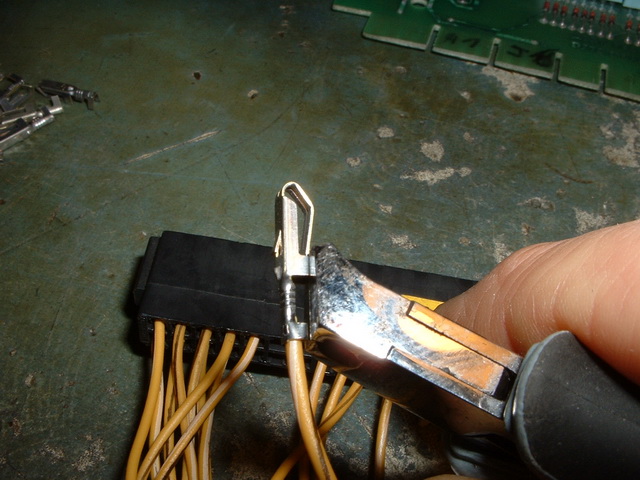

    Sertissez :

    [​IMG]

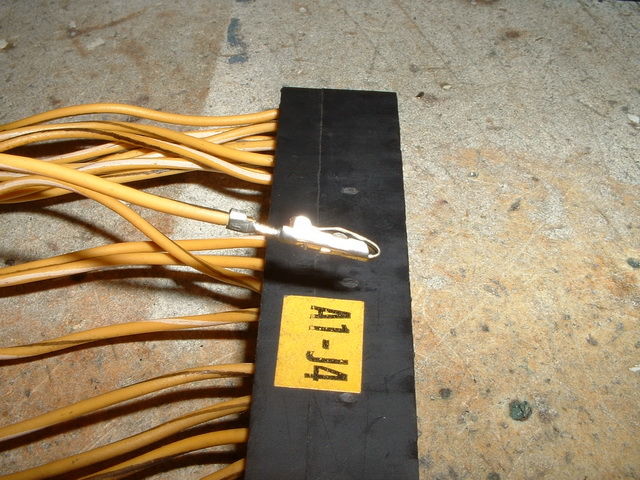

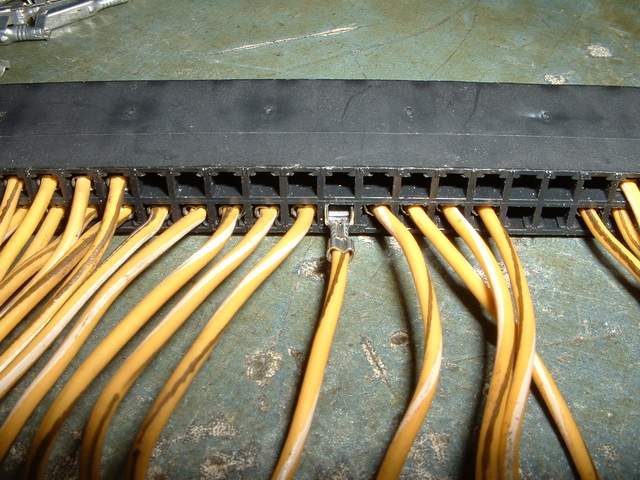

    Mettez en place !

    [​IMG]

    Et voilà, le fin mot de l'histoire est ici !


    6) Adapter la cosse


    Comme remarqué ci dessus, cela ne rentre pas
    Alors là règle ici est importante :

    Ne jamais couper ni plus ni moins, mais à sa bonne valeur

    Soit je m'explique
    Afin que la cosse soit plaquée sur le fond de l'embase femelle, il faille que celle ci ne bouge pas
    Soit c'est ce qui la verrouillera pour l'effort de traction ou poussée (lors de l'insertion ou extraction du connecteur)

    Coupez pour que cela rentre exactement dans le carré femelle, quitte à ce que pendant l'insertion de la cosse cela soit un peu dure, que l'on sente un frottement (il faut du frottement des fois ..... :D et ce même dans la mécanique....bien huilée arfff )

    [​IMG]

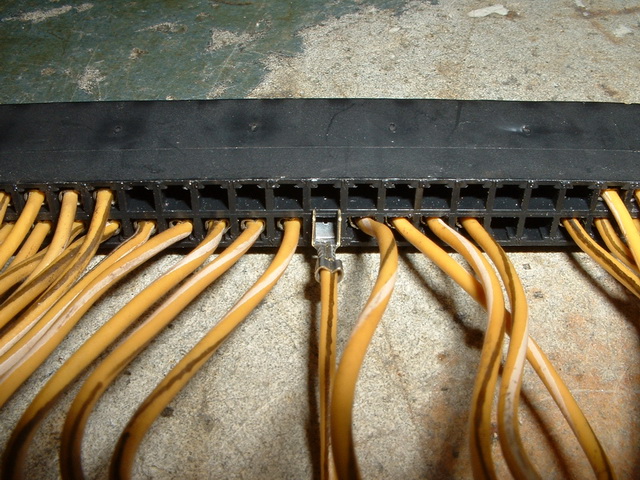

    Voilà la bonne coupe, avec la photo suivante, vous allez plus comprendre mes dires

    [​IMG]


    7) Voyons un peu le résultat

    Alors avons nous bien travaillé ? OUI

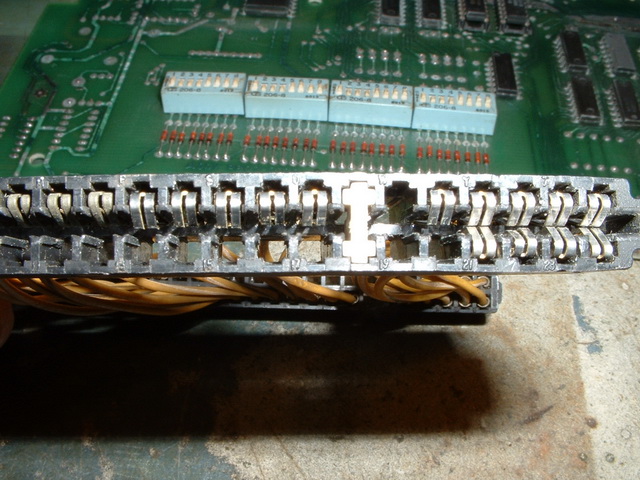

    Voilà ce que cela donne au final avec de belles nouvelles cosses

    [​IMG]

    Simplement le jour et la nuit (Night and Day)

    Il y a certes un petit bémol
    Les cosses au repos se touchent des fois, une face contre une autre
    Soit mon conseil et d'ailleurs ce dernier immuable pour tous les jeux

    ON NE CONNECTE ET DÉCONNECTE RIEN SOUS TENSION !

    Si cela est respecté, aucun souci
    Et puis de toutes façons sur un Gottlieb sans que la carte driver soit alimentée, on peut se risquer à faire fonctionner un tas de bobines de façons aléatoire, faire griller les transistors, etc ....
    Mais je parlais surtout pour la Jamma, si on utilise mon principe exposé ici


    8) Nettoyer les autres cosses

    Bien les pire des cosses ont été remplacées, maintenant un brin de toilette pour les autre ne fera pas du mal mais que du bien

    PAS DE LIMES ABRASIVES, uniquement du coton ou daim ....

    Vous trouverez les limes fines, en coton, laine, daim sur Restorpinball, donc faites pas de bêtises en limant !

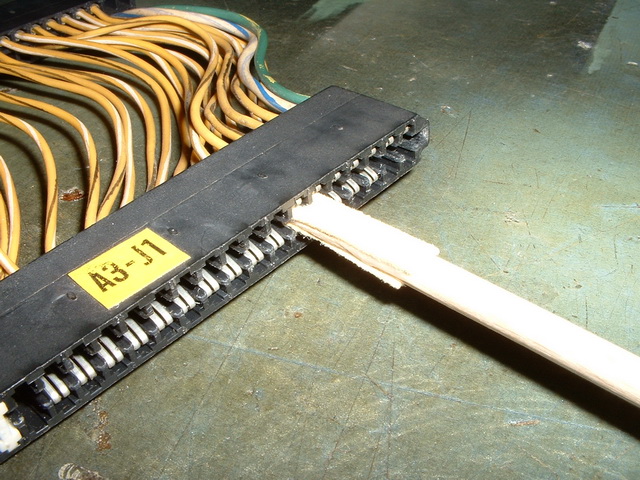

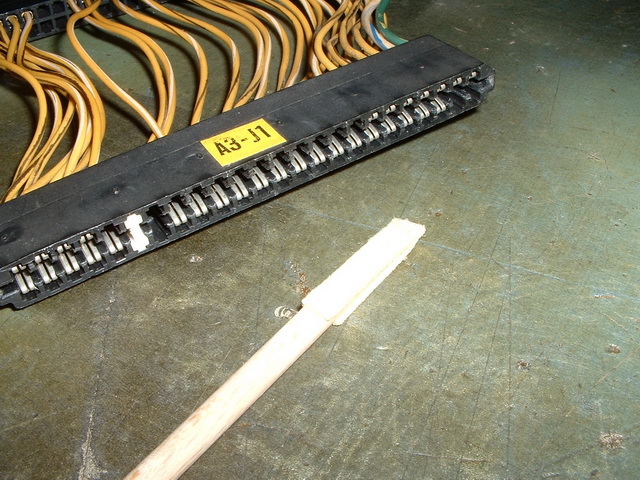

    Voici ce qu'il faut faire

    [​IMG]

    Exercer un mouvement de va et vient (In and OUT :D bon j’arrête mes allusions....) mais c'est ce qu'il faut faire
    Cela nettoiera les saletés et fera briller la cosse qui elle est étamée à l'origine

    [​IMG]



    9) Finito (Finis Tôt), concluons

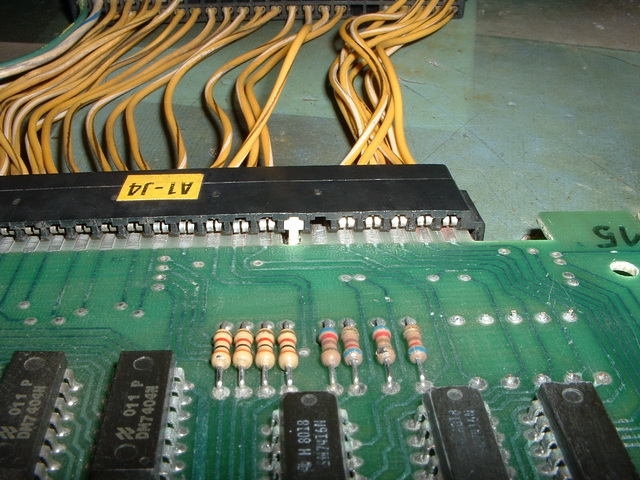

    Voilà il est tout beau et prêt à l'usage votre nouveau connecteur

    [​IMG]

    Enfichez le (Plug Inn) et il ne vous reste plus qu'à jouer à nouveau avec votre jeu favori

    Bonne aventure Flippéristique et bon flippp à tous et toutes


    © David
    © FF et RP
    Origine le 14-04-2012
