Question Contact sur flipper funhouse

[Loianthony123]

Bonsoir , j'ai les contacts 31,32,33,34,35,36,37 et 38 qui ne fonctionnent plus sur mon funhouse.

Tous ces contacts on pour fil commun le vert-orange qui va au j-207 sur la cpu.

Au début je pensais à un fils coupé mais j'ai testé la continuité du fil à partir de j-207 a chaque contact et j'ai bien une continuité pour chaque contact.

Du coup d'après vous ouyje dois regarder maintenant ?
Merci



[ricousky19]

Salut, le transistor qui pilote cette colonne de matrice à contacts.



[ricousky19]

Tu peux faire voir le schéma là où l'on voit le connecteur J206 ?



[David]

ULN2803 à remplacer
Tu as du toucher à un contact sous tension etc ...et griller le réseau de transistors

Si sur ta cpu il est sur support cela sera facile
SINON attention PISTES TRES FINES pas évident à dessouder je le dis de suite ....(le carnage coute plus cher que la bonne réparation)



[ricousky19]

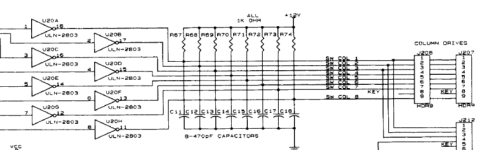

Voir la pièce jointe 37296

ULN2803 à remplacer
Tu as du toucher à un contact sous tension etc ...et griller le réseau de transistors

Si sur ta cpu il est sur support cela sera facile
SINON attention PISTES TRES FINES pas évident à dessouder je le dis de suite ....(le carnage coute plus cher que la bonne réparation)

Impec le schéma, je savais plus si c'était transistor ou ci. Merci.



[Loianthony123]

Avant de remplacer uln 2803 j'ai lu qu'on pouvais faire un test avec une diode pour savoir si sa viens de la cpu ou du plateau .
Quelq'un pour m'expliquer comment faire .
Merci



[David]

Oui un fil une diode en série 1N4148 ou 1N4007, (bien isolé tout cela)
Et tu balayes les colonnes et lignes en mode tests contacts
Je vends depuis des mois un système à pince crocodile pour cela, et cela aide grandement à cette recherche là

Testeur Matrice Contacts, pinces crocodiles

Testeur Matrice Contacts, pinces crocodiles Outillage Testeur de Matrice à contacts

www.restorpinball.com



[Loianthony123]

David, j'ai fabriqué ceci en prenant exemple sur ton site , par contre dans quel sens je dois l'utiliser par rapport à la diode ?
Merci



[ricousky19]

Sur le manuel, le schéma de la matrice indique le sens de la diode.
