    Les connecteurs Molex, connectons les ....

    [​IMG]


    1) Comment faire ?

    Avant propos , un rappel

    Un connecteur Molex est une marque déposée, en fait il y a des milliers de connecteurs
    Ici nous nous utilisons souvent des connecteur de type KK avec un pas de 3.96 mm, dans nos chers flippers
    Pour les voir tous un conseil allez sur www.molex.com

    Deux types dans nos flippers les connecteurs de type auto dénudant et avec sertissage
    Les deux sont bons , les meilleurs seraient de marques Molex mais appelés TRIFURCON, car il y a trois points de contacts avec la broche .
    Mais les plus classiques sont ceux que je vais développer ici, la pince de contact est déjà bonne, si non abîmée elle épouse toute la surface du connecteur mâle.
    Mais si il y a pas d’étain ou des mauvais contacts celle ci peu brûler ! ( voir la fin de l’article , une alimentation Bally d’un Kiss refaite , tout avait brûlé, connecteur fondus etc. ….)

    Ne jamais laisser les mauvais contacts dans les zones d’éclairage ( dites GI, Général Illumination )…..Changez rapidement les broches !!!

    Bien allons y……..

    Pour ce faire ( ha ma phrase clef :lol: :lol: mais d'un excellent Français ), une pince a bec plats , une pince à dénuder , un tournevis lame de 3mm, et des cosses neuves.

    2) Comment faire en détails :

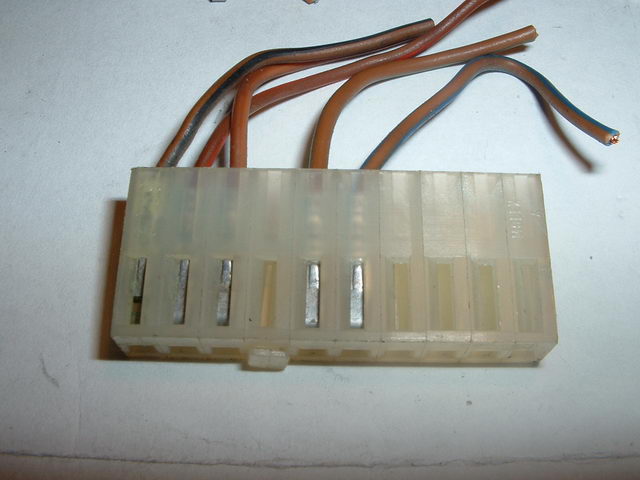

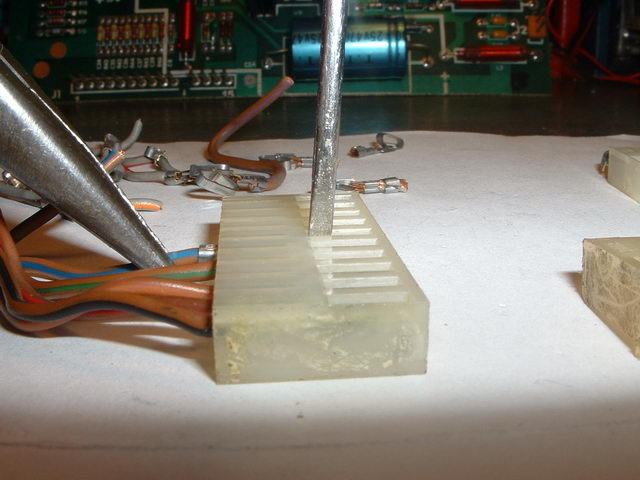

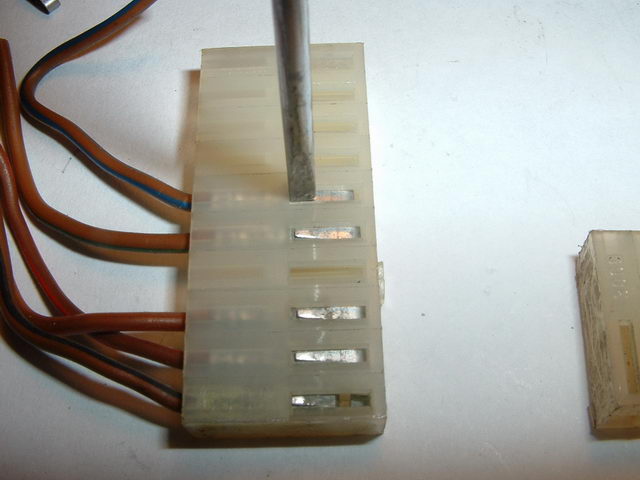

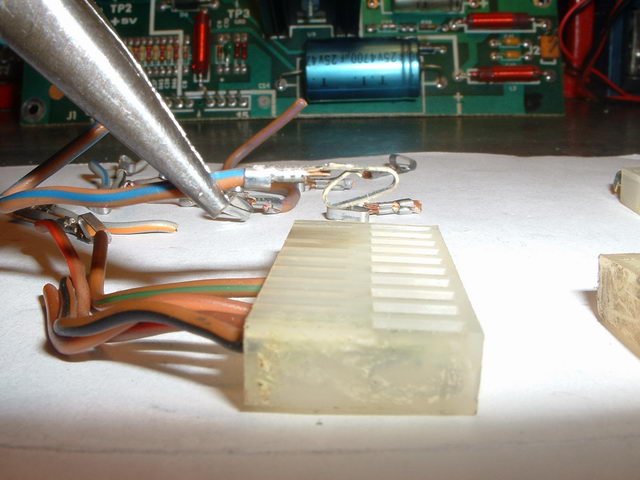

    En premier lieu retirons les broches

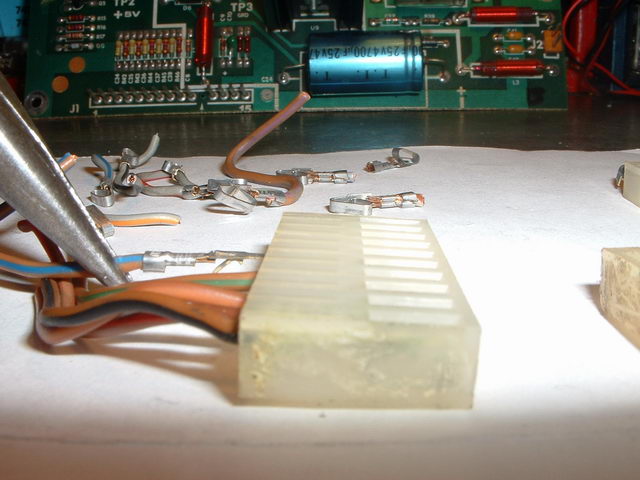

    Prenez un tournevis fin et appuyez sur l’ergot et tirer la cosse mauvaise avec une pince à bec plat, évitez de tirer sur tout le fils car si cela coince, vous ne risquez pas de déchirer le fil au complet

    Regardez

    [​IMG] [​IMG] [​IMG] [​IMG]

    Voilà parler me semble futile ici. Les images parlent d’elles-mêmes

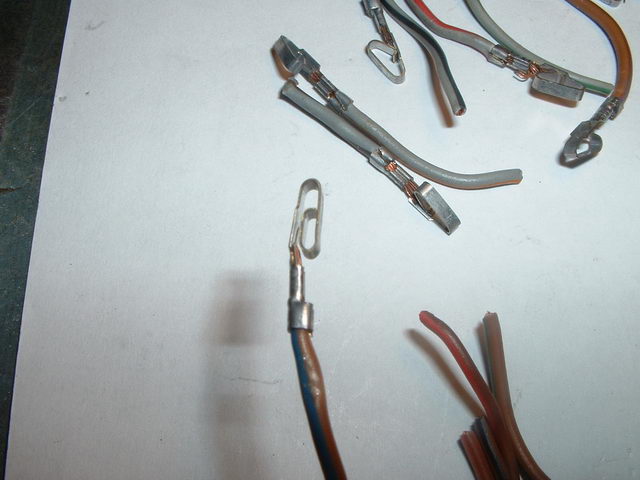

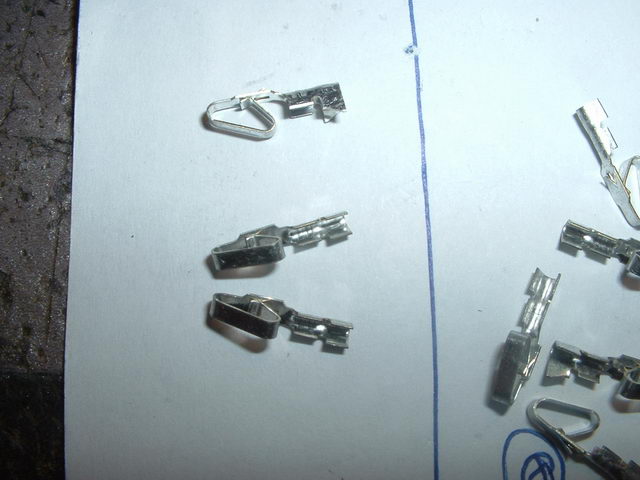

    Retrouvons une cosse bonne et une mauvaise

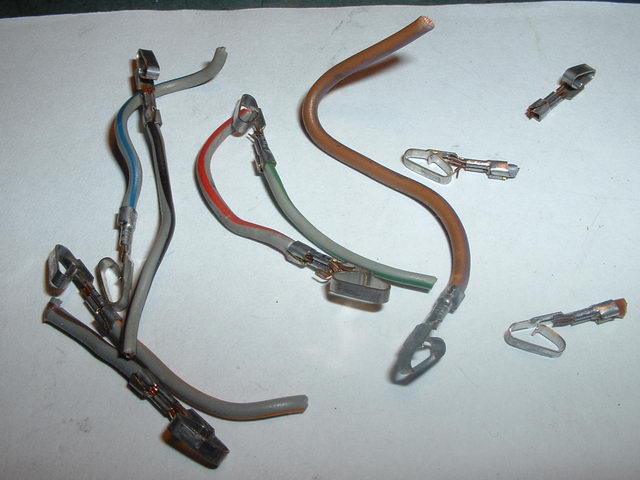

    La première photo est une bonne l’autre une mauvaise écrasées par de mauvaises manipulation de maintenance ou alors simplement fatiguée ( cas courrant dans les GTB ou déformée par la chaleur ,cas classique dans les Bally , Williams ) et la dernière les fils et cosses retirés.

    [​IMG] [​IMG] [​IMG]

    Bien la cosse neuves à quoi ressemble telle ?

    A ceci
    [​IMG]

    Et le connecteur ?

    A cela
    [​IMG]

    Le sens de l’insertion de la nouvelle cosse ?

    Comme ceci
    [​IMG]

    3) Le sertissage :

    Ah vous allez me dire , il faut l’outil spécial au prix exorbitant de 200 euros
    NON !!, Une pince à bec plats, vos mains et cela suffit, car vous n’en faites que peu, si vous avez une industrie, oui investissez , sinon le système D ( démerde ) ira à merveille ici

    Voyons cela

    Le fil dénudé en position
    [​IMG]

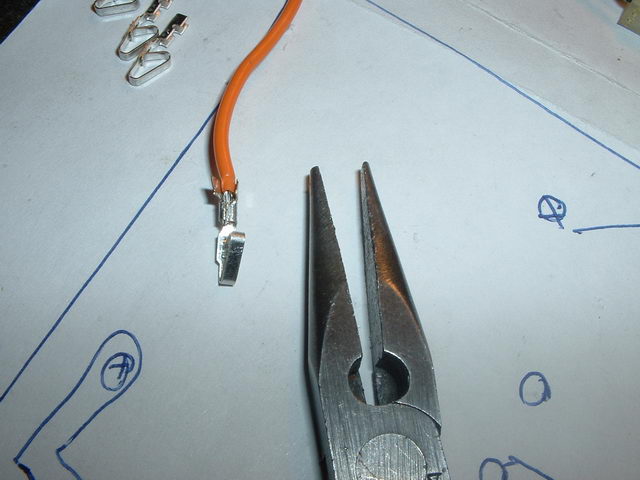

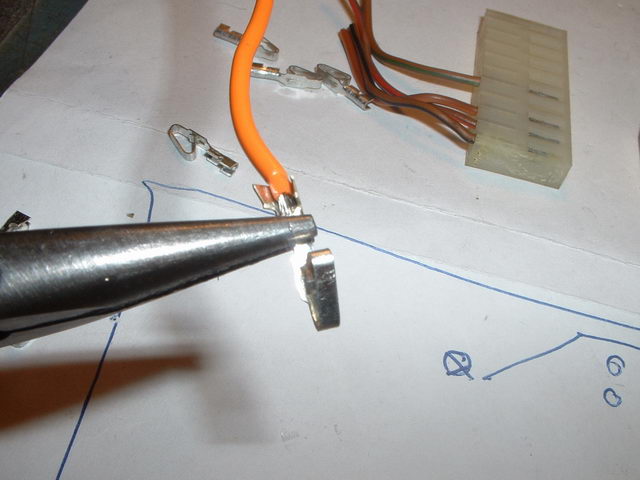

    Les brins du fil sertis d’un coté
    [​IMG]


    Les brins du fil sertis des deux cotés
    [​IMG]

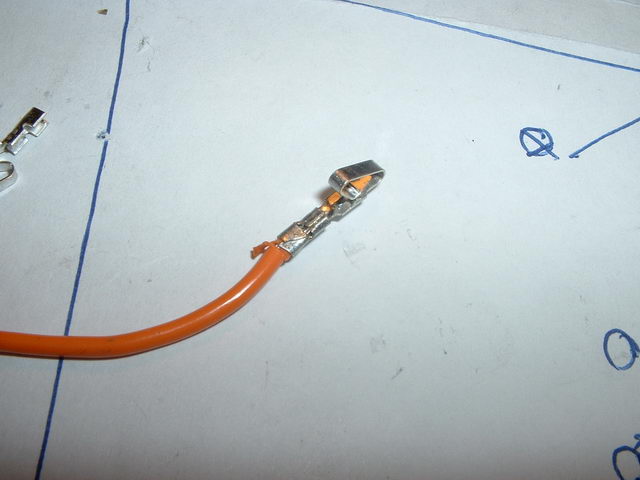

    Les brins fil écrasé
    [​IMG]

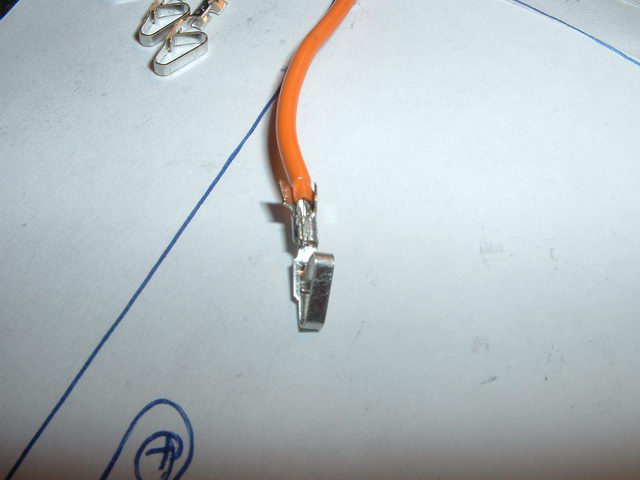

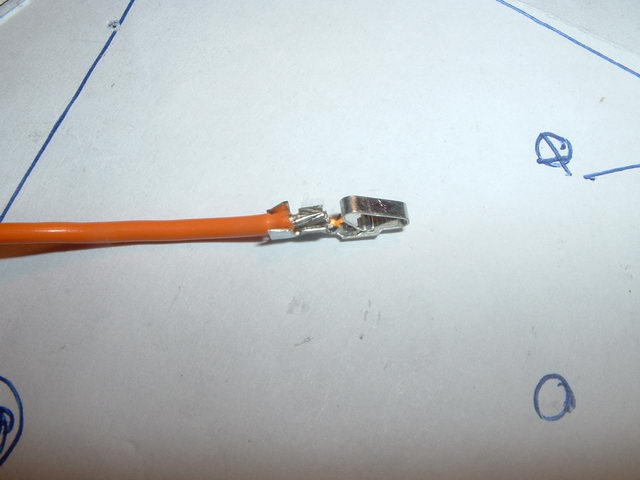

    La gaine sertie
    [​IMG]

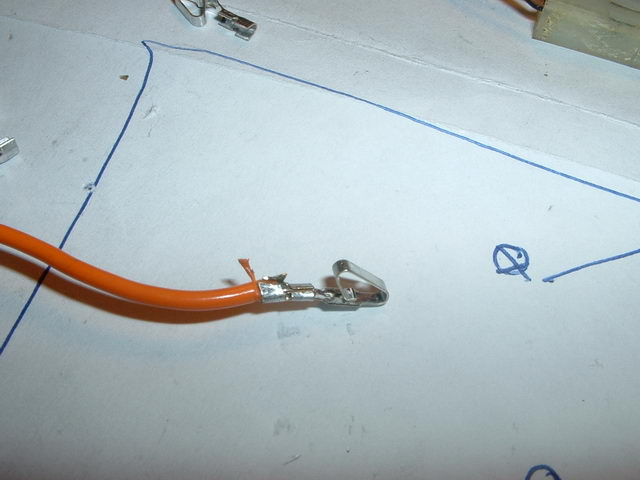

    La gaine écrasée
    [​IMG]

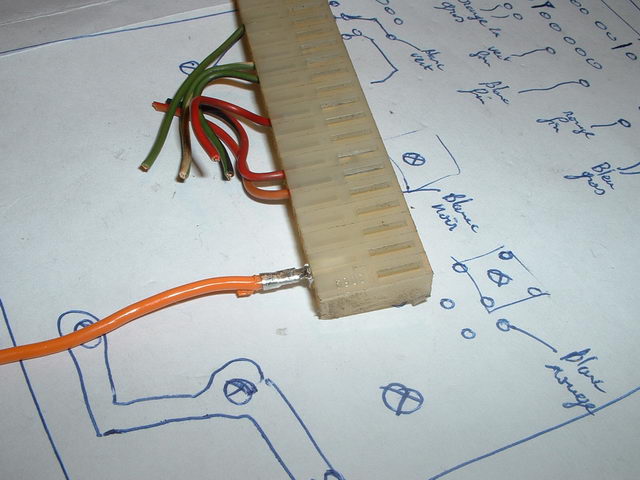

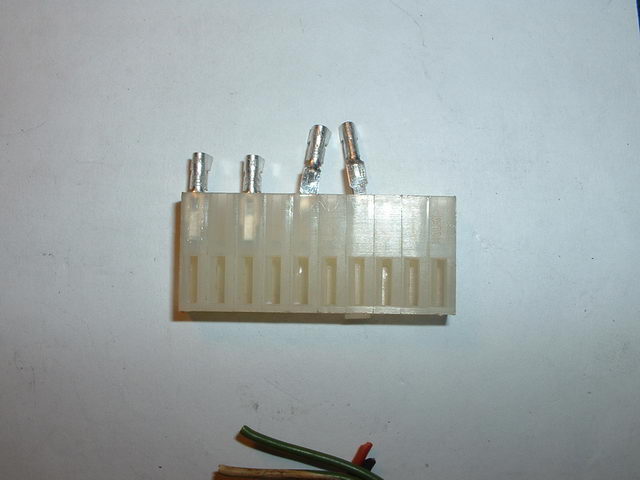

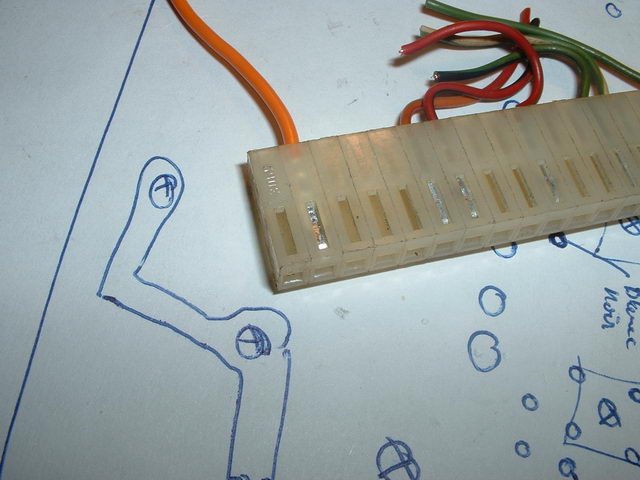

    Hop on insère dans le connecteur

    [​IMG] [​IMG]

    Une fois qu’il clic se fait entendre la broche est maintenue, en fait l’ergot est dans le logement prévu à son effet

    Alors facile non !!!
    Finis les difficultés



    4) Concluons

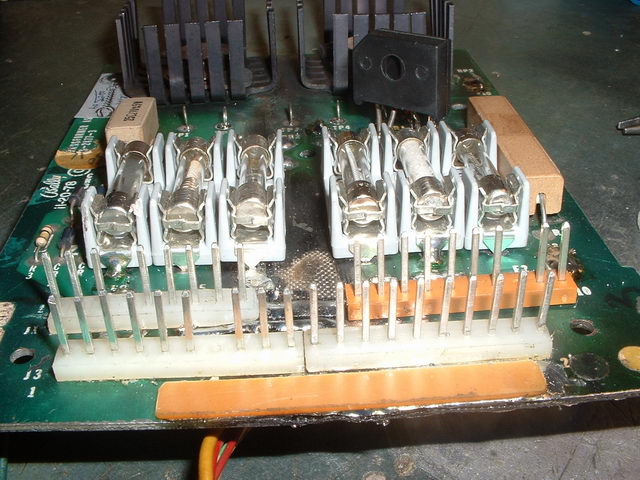

    Si vous ne voulez pas en arriver à cela , à devoir passer 3 heures à reconstituer une alim , en pistes et connecteurs etc.… Faites comme moi, changez les cosses. Les cosses sont disponible sur www.Restorpinball.com .
    Cela coûte que peux et fiabilise !!
    [​IMG]


    Bon amusement et « Cossez » bien

    Bon flippp

    © David
    © FF et Rp
    Révision I, Décembre 2004
    Révision II, 03-02-09
