    Le connecteur J3 Solenoid / driver de Bally


    [​IMG]

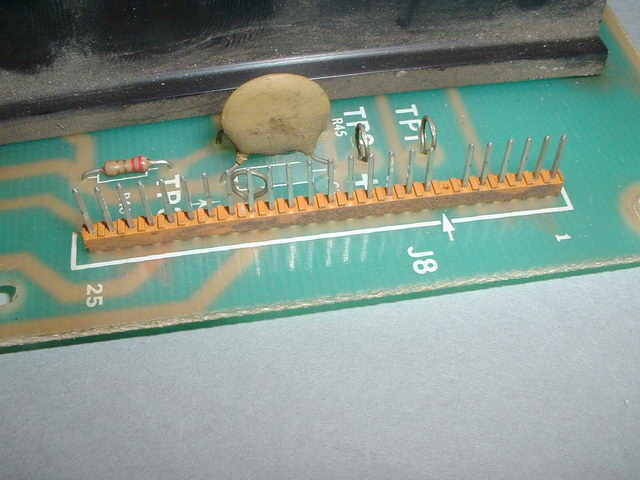

    1) Où ce situe t il ?

    Juste à coté du dissipateur en haut à droite de la carte driver
    Cette dernière carte driver est en haut à droite dans le fronton

    En fait cette photo vous montre J8 ( c’est sa désignation pour une Combo sol / driver / lamp, usité dans quelques jeux uniquement

    Le but n’est pas de montrer franchement J3 mais savoir comment faire les 25 broches, car ce dernier est difficile d’approvisionnement

    2) Comment le remplacer ?

    Pour le moment sur www.Restorpinball.com je n’en dispose pas de 25 broches, mais j’ai trouvé ce jour une solution

    Il suffit de deux de 16 ou 15 pour faire cela
    Voilà le matériel disponible , soit faisons avec

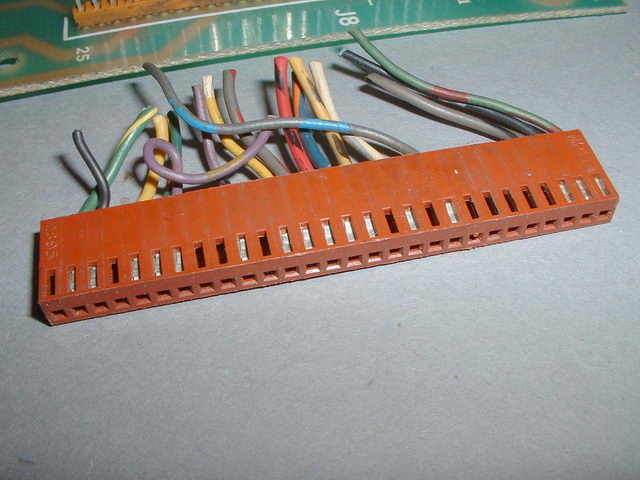

    Présentation d’un style de connecteur Bally d’origine

    [​IMG]


    3) Procédure :

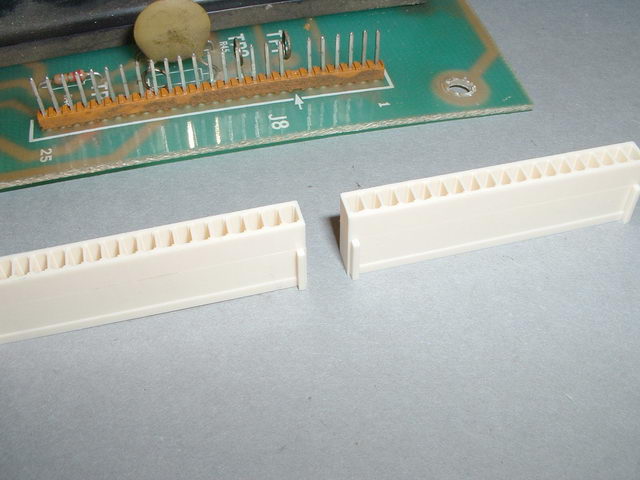

    Préparez vos deux connecteurs

    [​IMG]

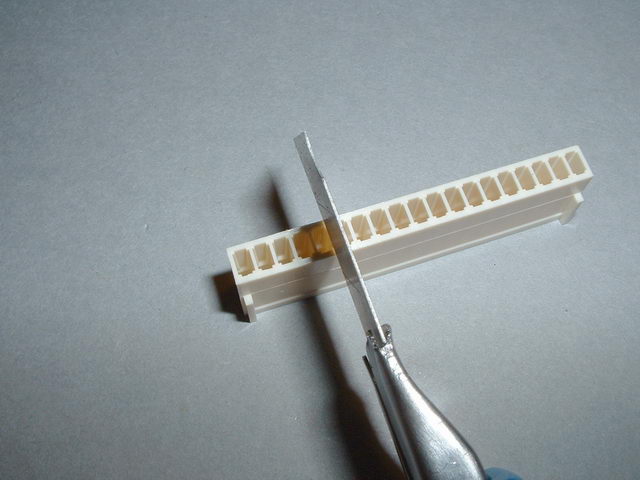

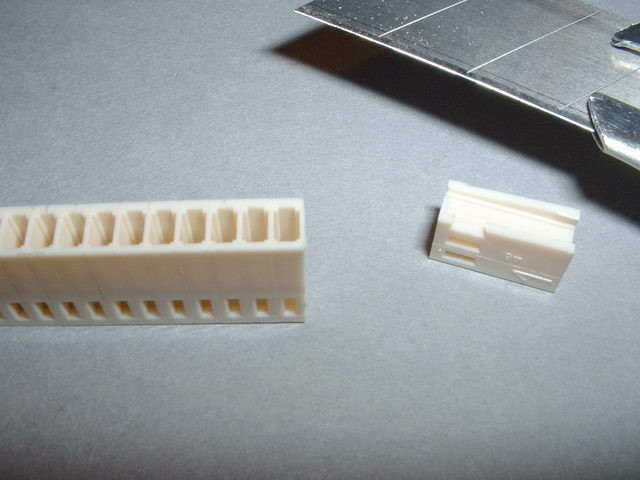

    Sortez une lame tranchante, genre cutter, et coupez juste à coté d’une broche, juste histoire d’avoir le fin plastique en final.

    [​IMG]

    Soyez prudent, coupez pas trop vite laissez la pression et la lame faire le travail

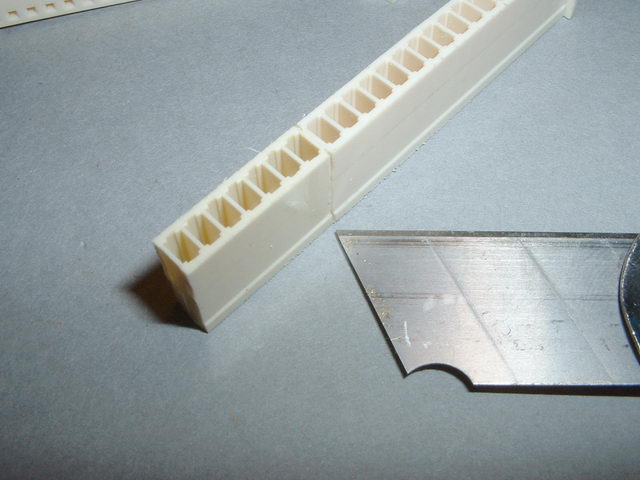

    Vous aurez à tous les coups cela

    [​IMG]

    Pas d’inquiétude, vous allez à l’aide du cutter et d’un planche de récupération faire un arasement et une surface au plus lisse
    Une fois le maximum fait passez un coup de papier de verre de grain 120
    Fait le plus plat possible

    Vos deux pièces sont prêtes ? Chaque coté est coupé de la même manière, le nombre de broches est bon ???

    Alors positionnez avant tout pour voir au mieux

    [​IMG]

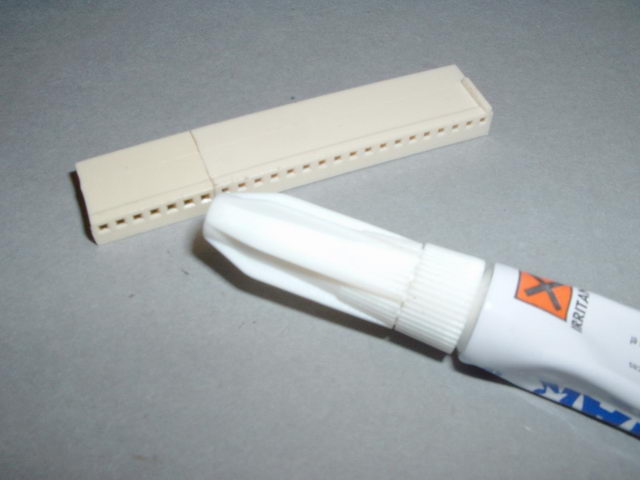

    Collez à la cyanolit et pas autrement, faites bien le vide en appuyant fortement, connecteur sur une surface plane

    [​IMG]

    Une fois ce fait il faut renforcer un peu sinon cela peut se scinder en deux lors d’une friction importante à la première mise en place du connecteur

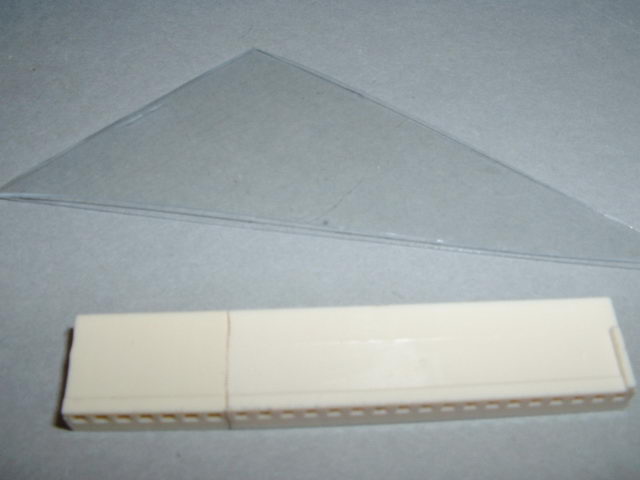

    Trouvez une fine feuille de plastique épais transparent

    Coupez pour faire renfort des deux cotés, attention pensez que un a des orifice pour sortir les cosses
    Le bouchez pas….

    [​IMG] [​IMG] [​IMG]

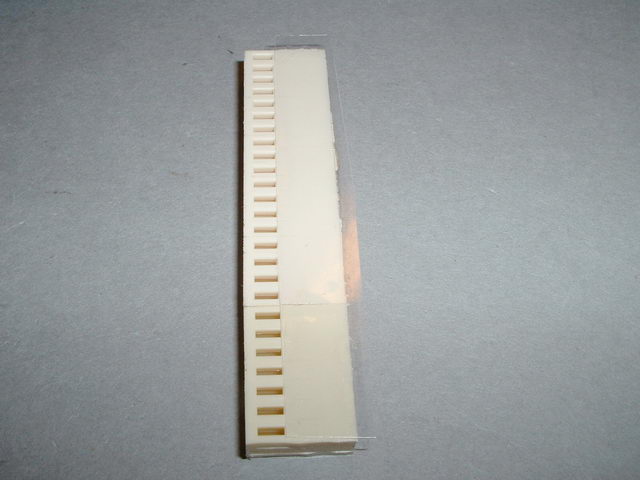

    Collez une fois de plus à la cyanolit ( cyanoacrylate )
    Une fois sec, coupez à ras ( arasez ) les reste dépassant avec un cutter

    Voilà c’est finis…
    Cela est long à lire, mais a faire, vous en avez pour peu de temps

    4) Conclusion

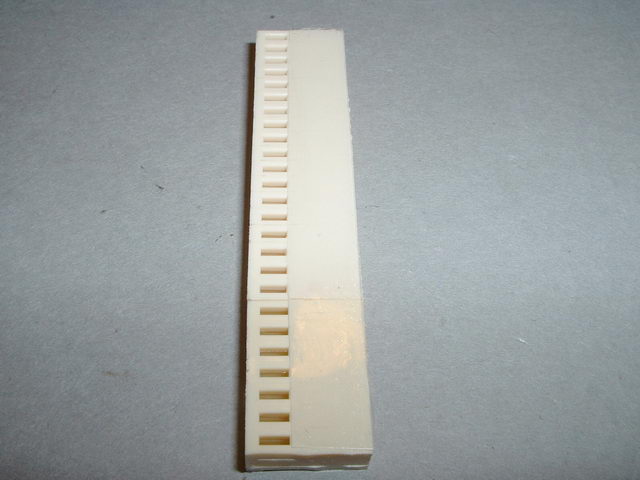

    Soit pour peu de frais vous avez un rare connecteur J3 tout neuf
    [​IMG]

    Il vous suffit de mettre des cosses neuves de 0.1 pouce et ce sera un super connecteur à faible coût et sûrement bien costaud et améliorant les contact ( le connecteur J3 d’origine Bally est souple, ce dernier est rigide )
    Les connecteurs et cosses sont disponibles sur Restorpinball, rubrique Connecteurs, Molex.


    Bon flippp..


    © David
    © FF et Rp
    Révision I 03-10-06
    Révision II 03-02-09
