    Combo Prom sur CPU sys6 et sys6A, Williams


    [​IMG]

    1) Présentation des CPU :

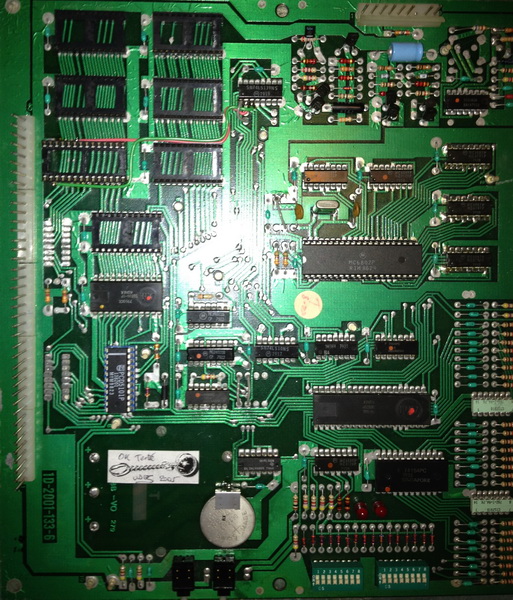

    Ci-dessus, vous avez deux cartes CPU Williams, une sys6 et sys6A. Pas beaucoup d'écarts soit je me permet de n'en faire le détail, mais sachez qu'il y en existe deux. Juste une petite différence au niveau de deux circuits intégrés qui n'ont lieu d'y être (Ic9 et Ic10)

    Ces deux CPU équipent les secondes génération de jeux électroniques de Williams
    En voici la liste, ci-dessous, (liste des jeux les plus courant, on passe sous silence les spéciaux ou alors dérivés)

    Génération Sys6 Williams : Blackout, Firepower, Gorgar, Laser Ball, Scorpion (on en voit guère), Time Warp, Tri Zone
    Il faut savoir que certains Flash étaient déclinés en sys6 aussi ;)

    Génération Sys6A Williams : Algar et Alien Poker (ces derniers en 7 digits, pour faire évoluer les jeux en 7 digits et par la suite les fameuses carte cpu sys7)


    Sachez que les carte Sys6 et Sys6A sont rétro compatibles avec tous les jeux de la génération sys3 à sys6


    2) Comment les reconnaît on ?

    Simplement en bas à droite sur la carte cpu, il y a une inscription 1D-2001-133-X

    En fait l’extension dernière nous donne la génération

    1D-2001-133-6 : Génération système 6 de Williams
    1D-2001-133-6A : Génération système 6A de Williams



    3) L’idée de la Combo Prom ?

    En fait ici j’utilise l’adressage classique et une seule sélection de boîtier, qui est l’associement de Vma et Phi 2 et A14 A13

    En fait pour sélectionner cette mémoire il faut que A14, A13 et le couple WMA et PHI 2 soient à « 1 » donc la sortie de la porte NON-ET à trois entrées est à « 0 » ce qui effectue sa sélection, car la sélection de l’EPROM est faite par application d’un niveau bas !
    La plage de sélection maximale est 7FFF et la minimale est 6000, soit 8 Kb !

    Cette plage permet de déterminer le composant que j’ai choisi, qui de part sa capacité et son brochage permet d’utiliser exactement les plages concernée.

    Une Eprom 27256, est justement idéale de part son adressage ! L’utilisation d’une éprom de la 2764 à 512 est possible, mais il faut écrire le programme dans des zones différentes :

    2764, le tout à partir de 0000,
    27128, le tout à partir de 2000,
    27256, le tout à partir de 6000,
    27512, le tout à partir de E000.

    Autre chose, vue l’utilisation de nouvelle Eprom A14 et A 13 sont à « 1 » tout le temps de la sélection, donc deviennent inutiles à la mémoire nouvelle !

    Les PROMS seront simplement copiées dans les plages respectives utilisées par la carte Sys6

    Donc IC21 sera implanté dans la zone 6000 à 61FF
    IC22 sera implanté dans la zone 6200 à 63FF
    IC26 sera implanté dans la zone 6400 à 65FF

    Voyez sur les schémas des manuels, il y a les zones d’inscrite dessus :)

    Si on prend que IC14 qui est à l’origine la somme des premiers composants mémoire , on aura le même plan de mémoire sauf que la zone sera de 6000 à 65FF, la zone 6600 à 67FF sera remplie de zéro, conformément à l’application des fichiers WMS.

    Une zone 6800 à 6FFF est libre, ce qui équivaut à 2K, bien, elle sera complétée, uniquement dans le cas de la mémoire Firepower ! Elle prendra place à cet endroit !

    Voilà le plan de remplissage de la mémoire jeu est faite, passons aux mémoires qui sont utiles au fonctionnement interne de la carte, paramètre, définitions des ports E /S etc. ……..

    IC20 sera implanté dans la zone 7000 à 77FF, ROM 1
    IC17 sera implanté dans la zone 7800 à 7FFF, ROM 2

    Rom1 et Rom2 sont en fait on dira, les White Rom, Green Rom… suivant la génération du jeu
    Voyons un tableau qui expliquera le tout simplement !

    Donc dans un boîtier unique toutes les mémoires, seront implantées dedans. Cela éliminera de nombreuses causes de mauvais contacts, de mémoires douteuses, et aussi consommera nettement moins (soulage le +5V). Dans le domaine du durable, et les économies d’énergies, on ne fait pas mieux ici (division par 4 et plus, des courants consommés par les vieilles mémoires et ce par rapport à la nouvelle Combo Prom). Mais encore, cela fiabilise le tout !

    4) Premier cas de figure :

    Firepower, mémoire spéciale ! Plage maxi utilisée

    Mémoire Implantée Plage mémoire Combo Prom
    ROM2 (2 Kbytes) 7FFF - 7800
    ROM1 (2 Kbytes) 77FF - 7000
    IC14 Firepower ( 2 Kbytes) 6FFF - 6800
    Vide (00) 67FF - 6600
    IC26 (512 bytes) 65FF - 6400
    IC22 (512 bytes) 63FF - 6200
    IC21 (512 bytes) 61FF - 6000
    Vide (FF) 5FFF - 0000


    5) Second cas de figure :

    Simple utilisation, classique on dira !

    Mémoire Implantée Plage mémoire Combo Prom
    ROM2 (2 Kbytes) 7FFF - 7800
    ROM1 (2 Kbytes) 77FF - 7000
    Vide (00) 6FFF - 6800
    Vide (00) 67FF - 6600
    IC26 (512 bytes) 65FF - 6400
    IC22 (512 bytes) 63FF - 6200
    IC21 (512 bytes) 61FF - 6000
    Vide (FF) 5FFF - 0000


    6) Comment faire le montage ?

    Voilà la partie théorique est traitée, il n’en reste que le câblage.
    Préparez un support tulipe ou doubles lyres de 28 broches


    7) Câbler tel que suit !

    Souder les broches 1, 28, 27 ,26 ensemble, par un fil fin.
    Pourquoi ne câble t on pas A14, A13 ? Simplement, les adresses là sont toujours à « 1 » lors de la sélection, alors inutiles de tirer des fils ! Ce câblage est bon que ce soit de la 2764 à la 27512 !!!!!

    [​IMG]

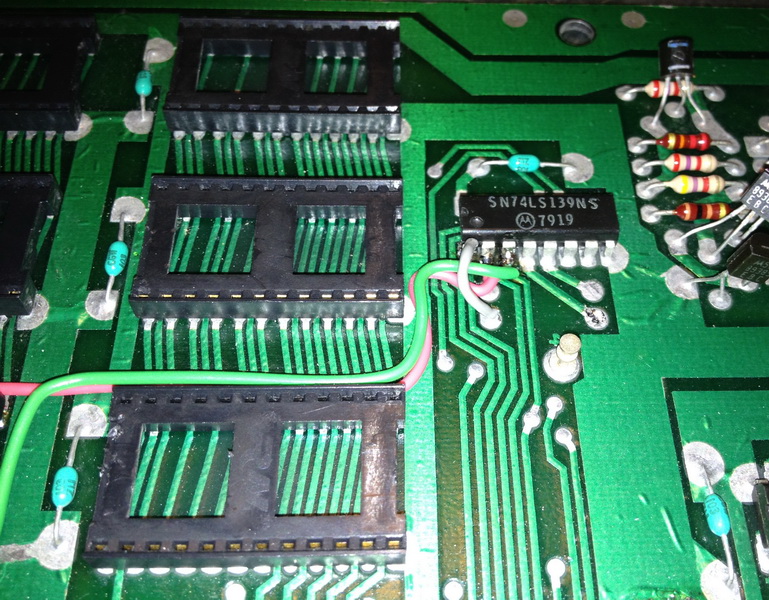

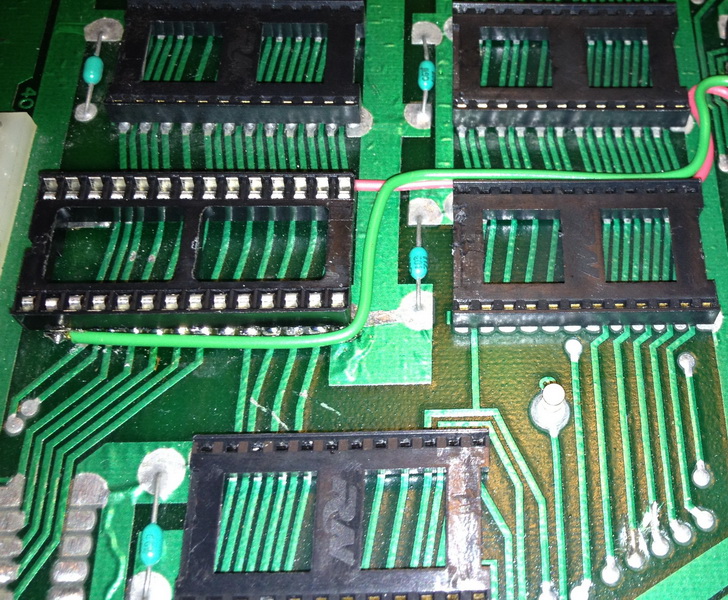

    La broche 23 du support est à couper à raz du picot tulipe (ou alors la patte du support à lyres est à plier afin qu’elle ne touche pas la carte), il faut la brancher en l’adresse A11, ce qui équivaut à souder ce fil en broche 2 de IC15 qui peut être laisser en place ! Possibilité de revenir à l’origine !

    Faire de même pour la broche 2 du support et soudez à l’aide d’un petit fils en A12, ce qui équivaut à la broche 3 de IC15

    Il nous reste un strap à changer de place, dessoudez le strap de configuration d’origine et soudez la partie inférieure de J3 en broche 1 de IC15, ce qui permet de d’envoyer le signal de sélection à la mémoire nouvelle posée en IC14

    [​IMG]


    9) Concluons :

    Voilà c’est tout !!!!!!!!!!!!!!
    Rien de bien méchant à faire. Fonctionnel à 100 %, testé de longues nuits :D et depuis des années …

    Je vous conseille aussi de lire mon article sur la "Combo Prom sur CPU sys3 et sys4 Williams"

    Soit grâce à ce montage on peut utiliser une carte CPU sys6 Williams, dans un sys4, sys3 Williams, dans un sys6A Williams ! Et ce inversement aussi ! Soit No Limit ;) (Musique DJ arfff).


    Pour les mémoires combinées, vous avez tout ce qu’il faut pour les faire, sinon mes services sur Restorpinball sont là pour cela , il n’y aura qu’à me demander (mail d’RP ;) ) si la combo prom en question n’est en vente, déjà.

    Bonne réparation, bon flippp et bonne aventure flippéristique sur FF

    © David
    © FF et RP
    Origine Année 1999 ou 2000…
    Mise en format doc 14-01-2004
    Mise en ligne 06-06-2012
