    Les cartes lampes auxiliaires Bally et dérivés


    1) Qu'est ce donc ?

    Elles sont nommées ainsi :

    • Lamp Aux Driver

    Elles servent d'interface de puissance.
    En fait une des sorties lampes de la carte lampe, est amplifiée ou adaptée par cette carte.

    Il existe deux versions de cette carte.

    Une version pilotant l'éclairage général d'une partie du flipper --> Aux Driver, TriaC Lamp Flasher (A19)
    Une autre version pilotant un groupe donné de 8 ampoules --> Aux Driver, GI Flasher

    Les numéros références de Bally sont :

    Aux Driver, TriaC Lamp Flasher (A19) : AS-2518-82 nommée P 2948-451 (M645-584)
    Aux Driver, GI Flasher : AS-2518-68 nommée P 2948-451 (M645-584)

    Bien oui, cela colle pas chez Bally, même références de cartes mais elles ne sont pas identiques, voilà pourquoi le rôle de cet article
    Une a tous les composants, l'autre non, on va voir la réelle fonction et différence.


    2) Voyons en image ces dernières

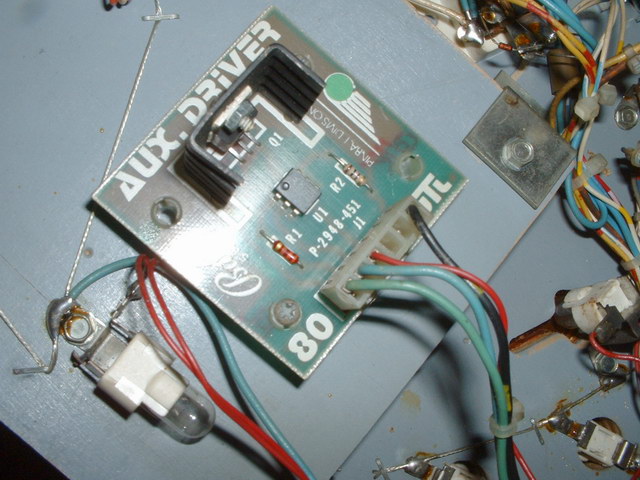

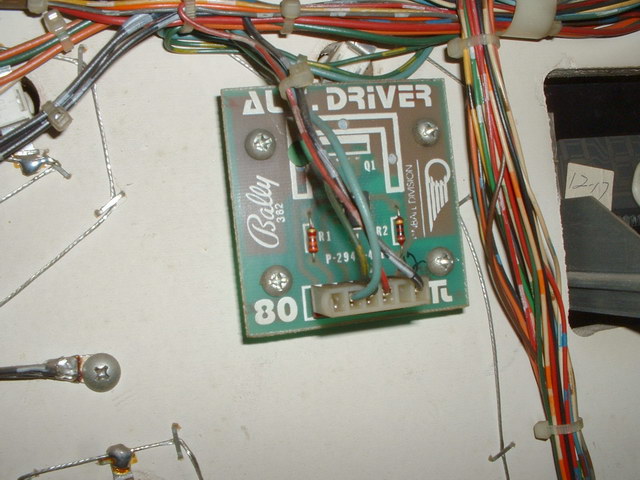

    Aux Driver, TriaC Lamp Flasher (A19):

    [​IMG] [​IMG]

    Cette carte est équipée d'un opto MOC 3011 et de deux résistances, d'un triac de puissance.
    Ce dernier est monté sur un petit dissipateur thermique.

    Cette carte peut piloter 8 lampes sans soucis ;) mais pas plus d'après le manuel Bally. Perso quant j'ai crée le module clignotteur je sais que l'on peut aller plus loin mais Bally a du limiter cela du fait de la surcharge sur le transformateur et des pont à diodes ...

    Pour savoir ce qu'elle pilote sur un plateau il est facile de se repérer aux câblage.

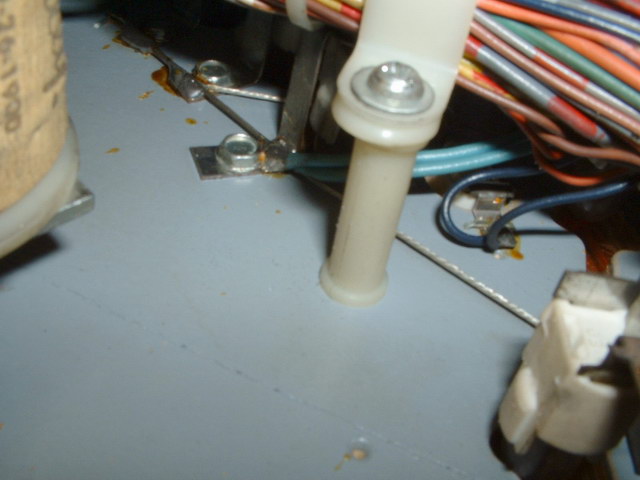

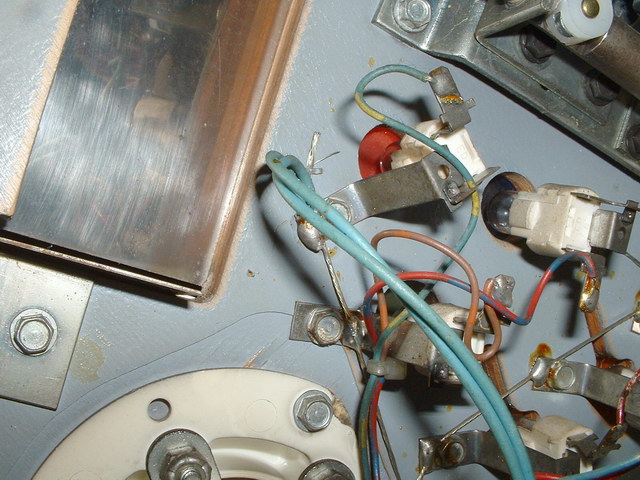

    Regardez les images suivantes:

    [​IMG] [​IMG]

    Il y a un point commun facile à trouver
    Le fil bleu .....

    Non raté
    Ce dernier est là en fait pour alimenter toute la partie lampe commandées.

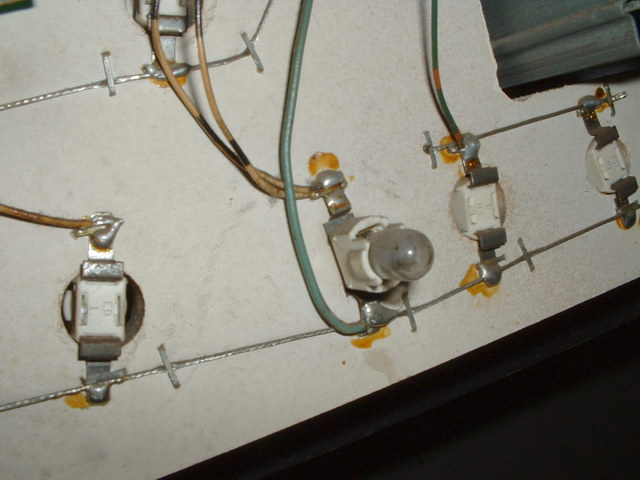

    Soit ce dernier arrive à la lampe qui est proche de la carte auxiliaire
    Pourquoi cette dérive ? Simplement pour vous faire comprendre que cette lampe est importante
    Elle valide en charge la sortie de la carte lampe AS-2518-23
    Si celle ci n'est pas alimentée ou alors cassé, support HS, le module ne marchera pas ou pas bien.

    En fait un thyristor doit être chargé en sortie par un courant donné pour entrer en conduction sinon ce dernier sera bloqué.

    Soit vérifiez bien cette ampoule et aussi son support
    Elle doit clignoter au même rythme que les lampes durant le mode de test des lampes .

    Par contre pour les lampes qui sont commandées par cette carte il suffit de suivre le fil issu du connecteur en broche 6. Tout simplement et n'oubliez pas que 8 lampes au grand maximum
    Ici ce serait le fil noir / Jaune
    Juste l'info qui va bien pour faire vos recherches ;)

    Aux Driver, GI Flasher

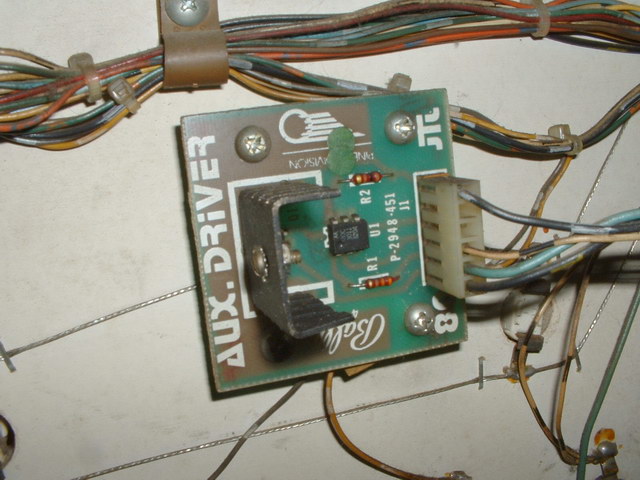

    [​IMG]

    Voilà sa carte sœur.

    Celle ci n'a que l'opto et deux résistances
    On a supprimé le triac et on utilise autrement les sorties

    Cette fois la sortie se fait en broche 4
    Cette dernière pilote un GROS TRIAC fixé sur l'alimentation

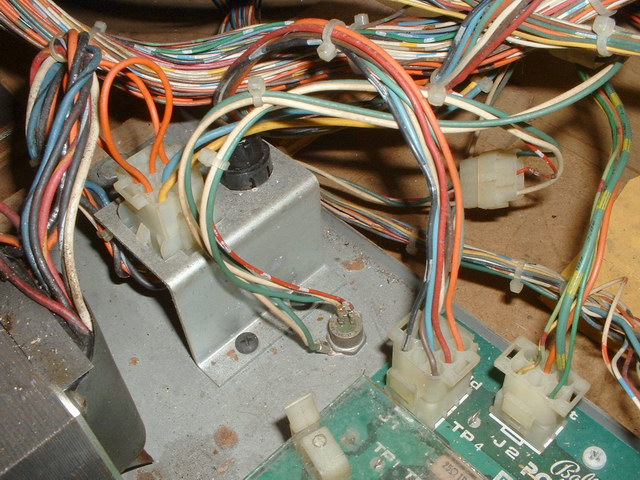

    [​IMG]

    Voyez un peu ce dernier

    Ici on arrive à de grosses puissances, et on peut piloter un très gros paquets de lampes, voir un demi plateau ou plateau entier dans certains cas. Toujours par une sortie de la carte lampe AS-2518-23

    C'est un Triac nommé 2N5574, pour information ou TAG 728 mais ce dernier est introuvable
    Sur Restorpinball sous peu le Triac sera disponible.

    Idem ici il faut vérifier la lampe, ou son support, car souvent les maux viennent de là avant la connectique et la panne de la carte elle même

    [​IMG]

    Par contre dernièrement j'ai eu la résistance de 10 Ohms hors service suite à un Triac HS, de même que le MOC 3011.
    La panne donne le résultat d'un manque d'illumination du plateau, de la moitié d'un plateau.

    Cela vous aidera dans les recherches
    Pensez Y.

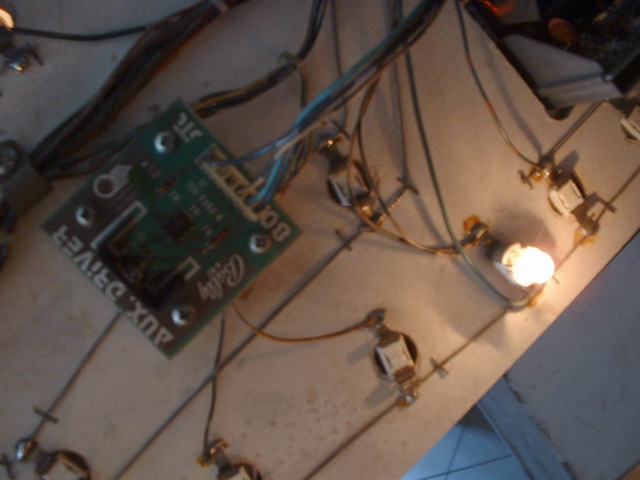

    Soit test de lampes --> cela doit s'allumer

    [​IMG]


    3) Conclusion :

    Oui petit article mais il vous aidera grandement
    Il n'y a pas plus à y dire sur ce dernier
    Sachez maintenant comprendre à quoi elles servent et aussi vous avez compris alors comment on peut rajouter des lampes juste avec une sortie de la carte lampe AS-2518-23

    Dernière remarque importante

    Dans tous les cas si la carte lampe est défectueuse ou un soucis sur le redressement du circuit lampe, vous n'aurez pas d'éclairage général (GI) totalement ou en partie.
    C'est lié.


    Bon flippp

    © David
    © FF et RP
