Resolu Carte son TOTEM sys 1

TONYTO

TONYTO

Membres
Membre FF
Bjr /bsr

J ai un son bien parasité...avec echo parfois...et bugs aléatoires...

État des choses :

En switch/mode xylo/tones ...
pas de son pour les 10 points ..
bruit de caverne + echo+ parasite +bugs...

En mode sound

La même chose...mais avec le son des 10 pts en Prime...

CÔTÉ CARTE SON:

U6 et U7 changés...
Tout les condos 0.1 et 0.01 Uf..
C6-C7-C8-C9 et C19 changés également.

Toutes les résistances sont testées et bonnes.

Par contre pin 1 et 2 de U6 et pin 8 et 9 "bagotte " avec la sonde logique alors que ceux sont 2 TTL inverseur 7404.

Si je coupe la piste 9 de U7...8 passe en low et 9 en high..et 1 est high et 2 low en U6

Je pige pas...C14 peut-être ???



CÔTÉ CPU :

Z6 et Z7 (7417) changés ainsi que C25.
Toutes les résistances associés sont bonnes.


Que peut bien être ce dit MALAISE de son pourri, de bugs et de parazzzzitage à souhait ???

Merci de votre écoute et conseils...;)MDR



A+bonne bille...

Ton bouton de tests sur la carte sons marche ?
Est ce que tu avais le 7404 d'HS ? Sur la carte sons ?

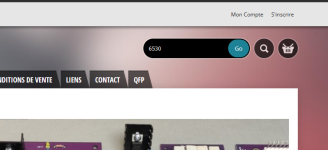

Si oui tu as mon module de remplacement du 6530 à acheter sur RP

Sinon n'oublie pas 4 commandes sons passent par la driver ...

David a dit:
Sinon n'oublie pas 4 commandes sons passent par la driver ...
Cliquez pour agrandir...
Yesss...verifié également...

David a dit:
Ton bouton de tests sur la carte sons marche ?
Est ce que tu avais le 7404 d'HS ? Sur la carte sons ?
Cliquez pour agrandir...
Oui pour le bouton test...
Pas convaincu par les 2 ...U6 et U7 ...7404 d'HS...je les ai changé qd même...

Je viens de m apercevoir d un quelque chose qui me tracasse...je fais le changement ...et reviens...

Sinon ...ben....
David a dit:
tu as mon module de remplacement du 6530 à acheter sur RP
Cliquez pour agrandir...
A envisager...

TONYTO a dit:
Oui pour le bouton test...
Cliquez pour agrandir...
Quant je disais marche, tu as tous les sons, et la mélodie ?
Si oui

Soit entrée 7404 grillées et ou avec 6530 grillé... un ou les deux

Dans le cas là module de remplacement sur RP

Ah non c'est un R RIOT en fait le 6530 est un Riot avec dans sa boiboite une mémoire ROM, pour cela le R R I O T

6530 c'est ce que mon module remplace

Remplace ---> carte de remplacement


Tu n'en LOUPE pas une MDR MDR

tu fais GOOOOOOOOOOOOOOOOO

et MAGIQUE


N'oublie pas de bien payer et rajouter les 7404 MDRMDR

TONYTO a dit:
Je viens de m apercevoir d un quelque chose qui me tracasse...je fais le changement ...et reviens
Cliquez pour agrandir...
Bon...je voulais faire un essai avec une 3 tons système 1
(trop pourrrite enfin de compte)...

me suis appercu que l ampli était un ULN2280B sur ma carte...

Ne trouvant pas la datasheet de ce ULN2280B...je me suis peut-être dit que c était peut-être lui le le délire...

Un membre de FF... qui veut garder l anonymat ..FrançoisP ...en l occurrence...m à dit que c était le même process...chutttMDRMDR

Tant pis !
déjà dessoudé et quasi en place...

j ai vampirisé sur cette carte le LM380N ... et j ai quand même récupéré la mélodie...incompréhensible !!!

Ben...c est toujours pas ça ! Son pourri et même délire...

Une bonne blague du TONYTO...ça manquait !!!

abu1abu1abu1

Attention les oreilles...
Maestro !!! ??? ...3 - 4...

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

R2D2 SORS TOUT DE SUITE de cette carte son. Bon tu as l'attrack mode en version remix. Le reste, c'est bizarre : genre un vieux vinyle qu'on fait sauter sur la platine. Non je n'ai pas tout ça sur la mienne, mais je ne suis pas du tout jaloux. Mdr

Au fait au passage tu liras bien mon article sur le 6530 et n'oublie SURTOUT pas de sortir la prom d'origine sons, elle ne servira a plus rien avec mon montage

Tu mettras bien le support 40 broches et le condo, que tu n'avais pas commandé, alros qu'indispensable

Ah là là après les 7404 maintenant cela encore
MDRMDR
