Cablage lampe de bumper

gilly

Wings
Membre FF
Bonjour, j'ai demonté mes bumper sur un Black Knight 2000 et au moment de ressouder j'ai deux fils en trop :)
J'ai surement merdé ;)

Quelqu'un pourrait me faire un dessin simple du cablage des ampoules ?

Merci


david04

David
Membre FF
Pour les ampoules il n'y a que 2 fils, il y a un support avec les pattes agrafées sous le plateau et un fil soudé sur chaque patte.


gilly

Wings
Membre FF

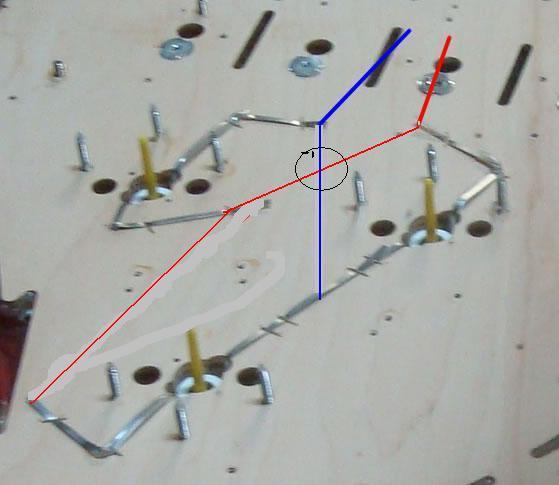

Ceci n'est pas mon flip, mais est ce qu'un branchement comme ci dessous vous semble coherent ?



jeanpatouloick

mahe
Membre FF
bonjour perso,je ne pense pas car tu aurais deux ampoules en serie sur une en parrallele donc pas bon !!! amitié jean
ps mille excuse les deux de gauche sont bien en serie mais meme pas en parralele avec celle de droite donc tres certainnement pas se branchement !!!!!!


jeanpatouloick

mahe
Membre FF

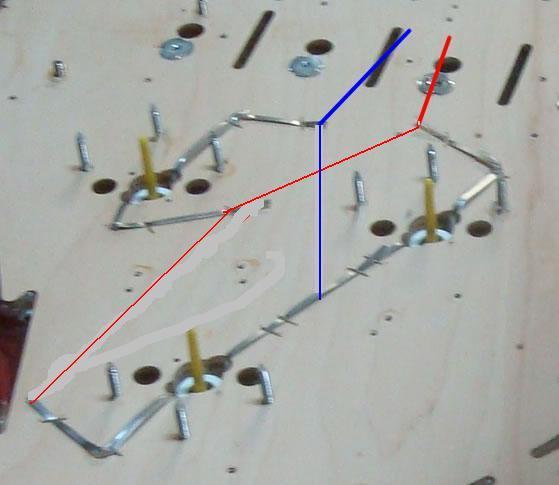

je verrais plutot une chose comme ca


jeanpatouloick

mahe
Membre FF

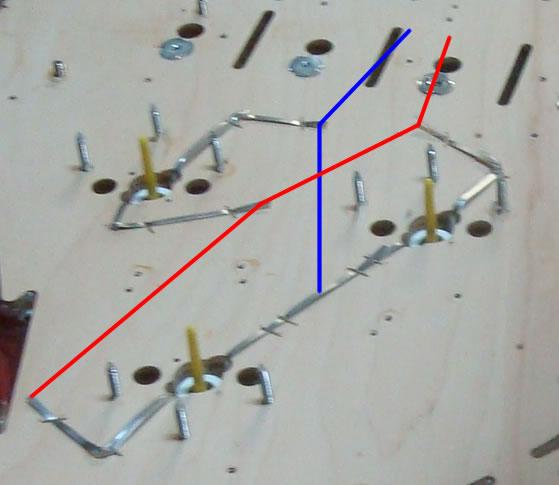

excuse moi j'avais pas vu ton nouveau message j'etais en train de transformé ta photo ,cela devrais etre mieux,amicalement jean


jeanpatouloick

mahe
Membre FF

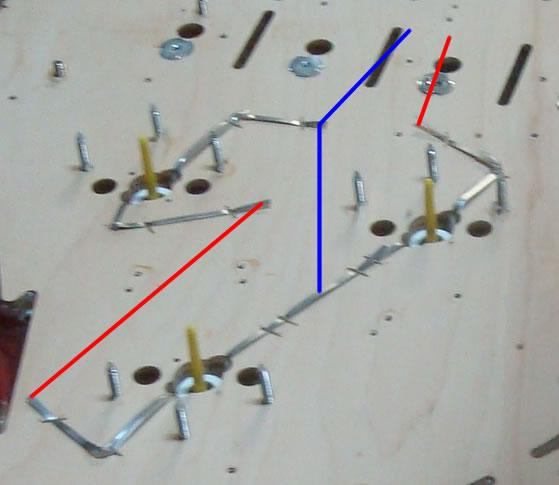

maintenant tes 3 ampoules sont bien en parralele


jeanpatouloick

mahe
Membre FF
attention dans le cercle il se croise et ne se touche pas, amitié jean
