Les Bumpers, démontage montage, ajustements :

1) Qu'est ce qu'un bumper ?

Le bumper est ce que l'on appelle souvent le "Champignon"
Cela est souvent de forme ronde et quand la bille vient l'effleurer, il vous renvoie cette bille dans tous les sens!

Le but de cet article et non de faire la liste des composants on dira, mais de vous apprendre à le monter-démonter, et ajuster ce qu'il y a lieu d'être.

Je vous propose cet article dans le sens montage et non démontage (car j'avais déjà démonté le tout)
Mais peu importe le sens, vous n'avez qu'à procéder de manière inverse ;)

2) Quelles sont les parties composantes du bumper?

Le bumper est constitué:

  • D'un châssis
  • D'une bobine
  • D'un plongeur
  • D'accouplements métaliques et céléron
  • D'une assiète (à table :D)
  • D'une coupelle (mumm dessert)
  • D'un corps de bumper
  • D'un cabochon de bumper

3) Phase 1 - Corps assiette, base, ressort, coupelle:

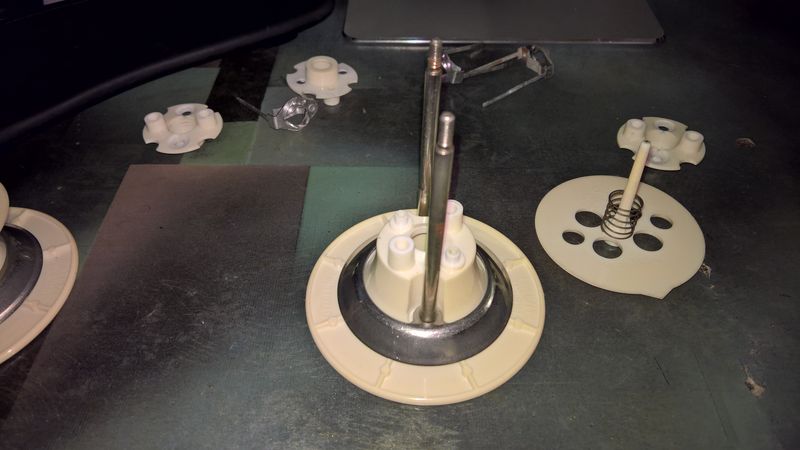

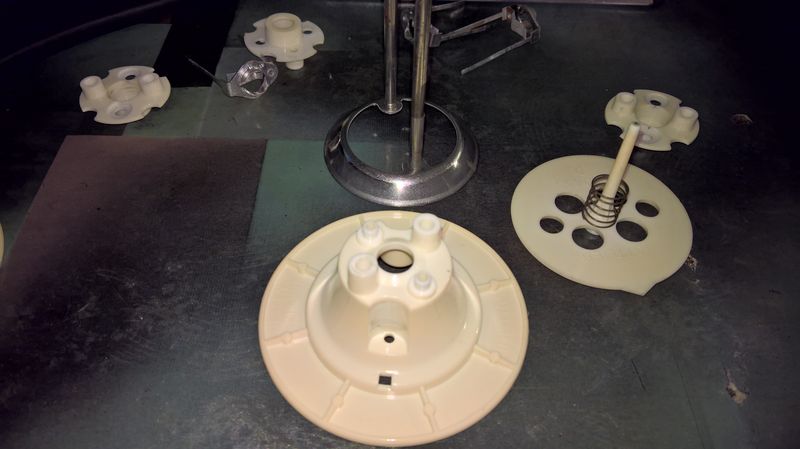

Mettez le coprs de bumper à l'envers, posé sur une surface qui ne rayera pas votre décors dessus.

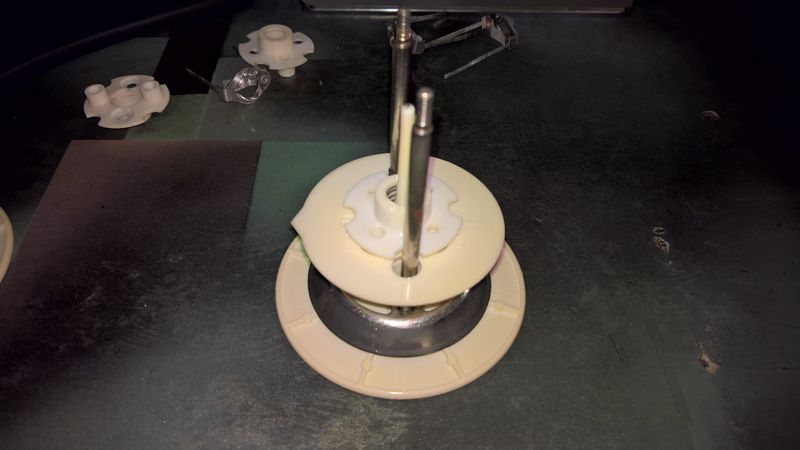

Posez la coupelle, par dessus placez l'assiète et en son centre le ressort.

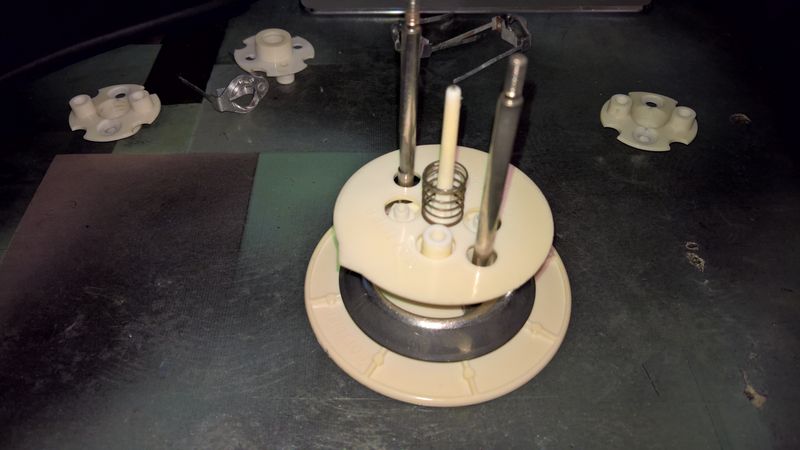

Afin de vérouiller l'assiète au corps, on pose en enfonçant la base dans les trous prévu à cet effet.

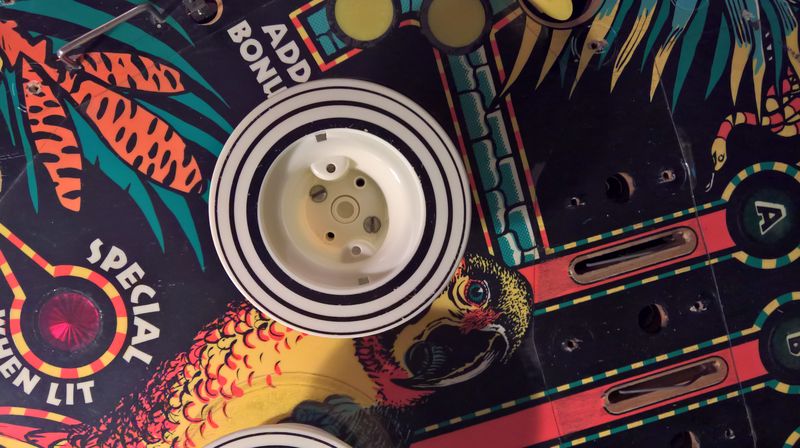

4) Phase 2 - Mise en place sur le plateau

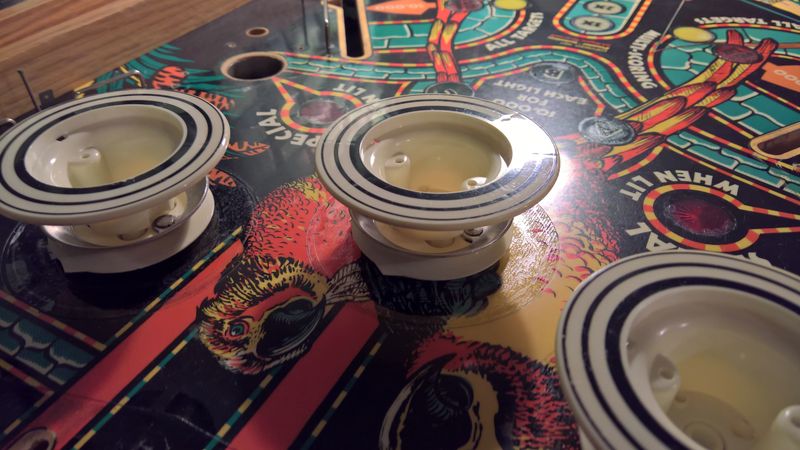

Il suffit alors de poser cela sur le plateau, dans le cas d'un bumper Gottlieb (ici présent) on positionne toujours la flêche de l'assiète de bumper vers le haut.
ON vérifie alors le centrage, et on positionne les vis.
On serre un peu, on essaye de tourner le bumper afin d'il soit bien positionné.
Une fois que cela semble bon, serrez énergiquement les vis (sans détruire le corps). Car il faille que cela soit bien figé, sinon le bumper n'aura ni puissance et vous risquez des dégâts.

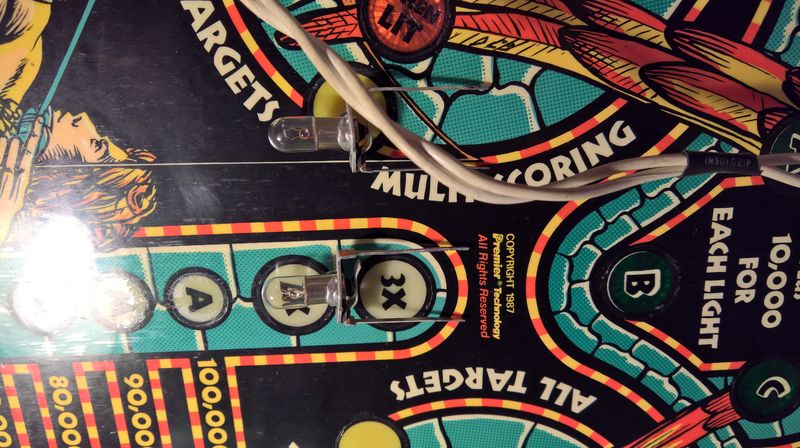

5) Phase 3 - Eclairage ou lampes

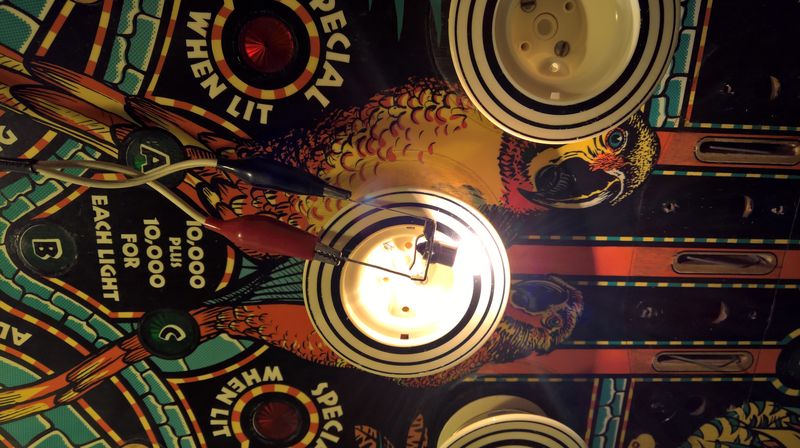

Avant de remettre votre ensemble lampe, support, faites un essai en l'alimentant, car c'est pas après qu'il faut constater que le support en question est défecteux ou de mauvais contacts existent. Car souvent il faut souder le support en question.



Préparez les tous avant si vous avez plusieurs bumpers (ce qui est souvent le cas)

Sous le plateau, effectuez les soudures pour raccorder votre support de lampe, mais avant !!! Pliez les pattes, vérifiez que vous avez bien lmes isolants sur les fils (déjà préparés)
Car si vous n'isolez pas les soudures là, cela fera des court circuit sur le châssis métallique, et ou encore griller des composants! N'oubliez pas





6) Phase 3 - Le châssis complet et ses organes

Comem on y est .... Nettoyez le tout avant, que cela soit propre. La propreté est un gage de sérieux, mais aussi cela permet de bien voir l'état des pièces, et ce qu'il faudrait rempalcer. Oui la crasse protège comme on dit souvent, mais comme le maquillage, cela cache la vérité !

Soit un coup de nettoyage avant et par la suite ce sera enplsu un plaisir de travailler avec les mains propres !
Hop on nettoie (Red Devil ou à votre guise)



On prépare la bobine, avec un fourreau neuf (dispo sur www.restorpinball.com) cela coute deux fois rien, et cela permet une bonne glisse du plongeur dans le système. Changez les et faites pas une économie de bout de chandelles !

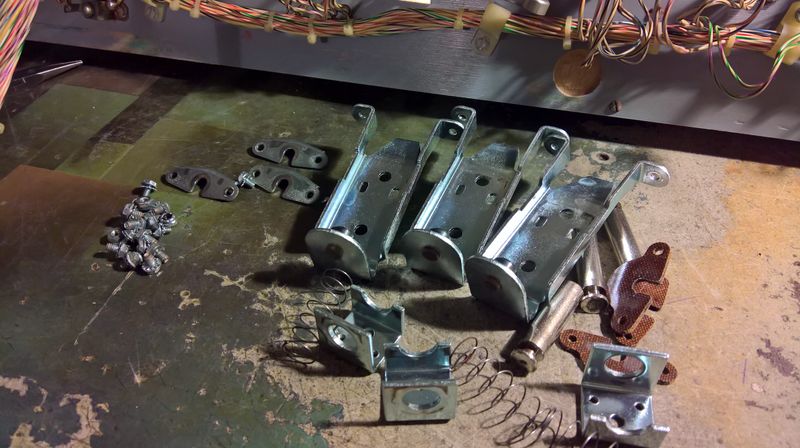

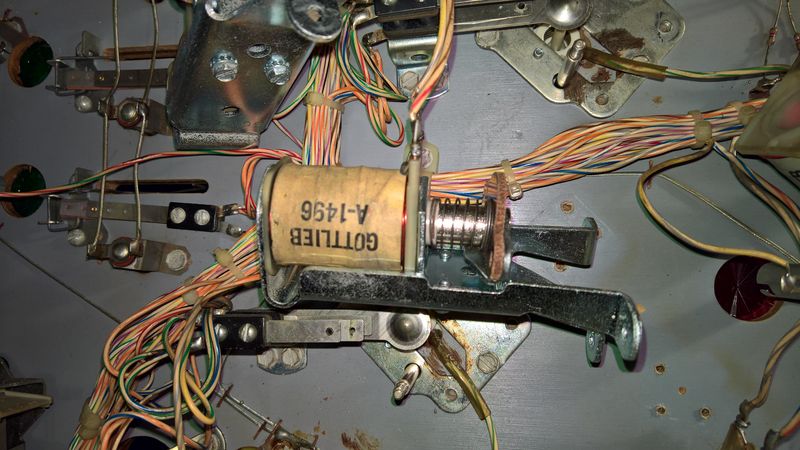

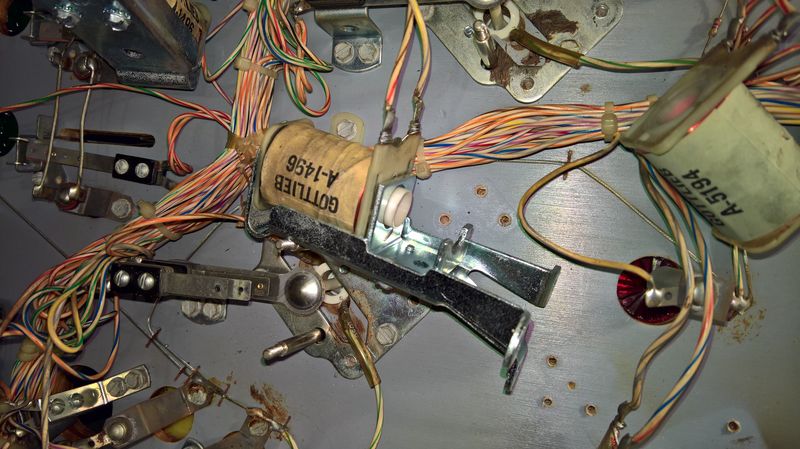

Préparez le châssis métallique, positionnez la bobine, et mettez en place le guide de bobine ....

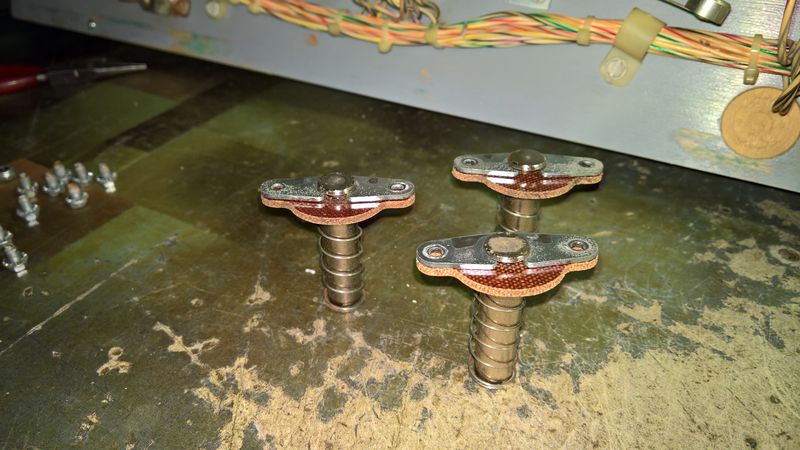

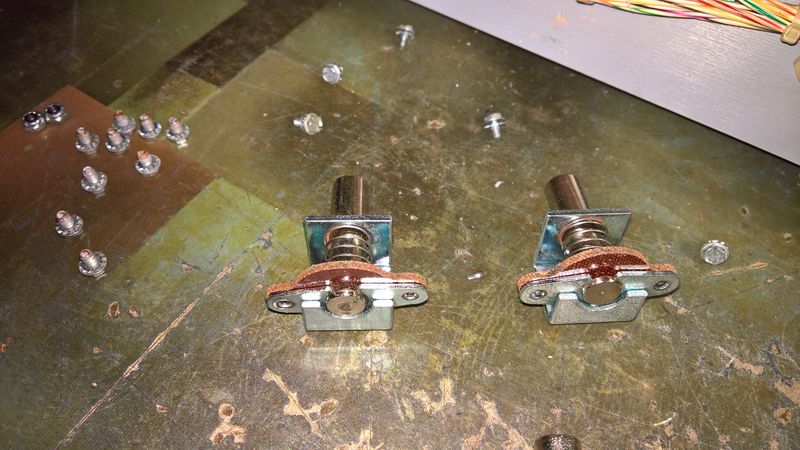

Préparez la tierce, plongeur, accouplement céléron, accouplement métallique ...



Montez cela ... Et c'est là que l'on se dit M...... (comme aurait dit Couin, cela ne serait pas drôle sinon)
Ah bien oui !!! Il faut le monter avant dans le guide de bobine, sinon cela ne passe pas quand le reste est monté...
Soit on démonte et remonte le tout comme il se doit.

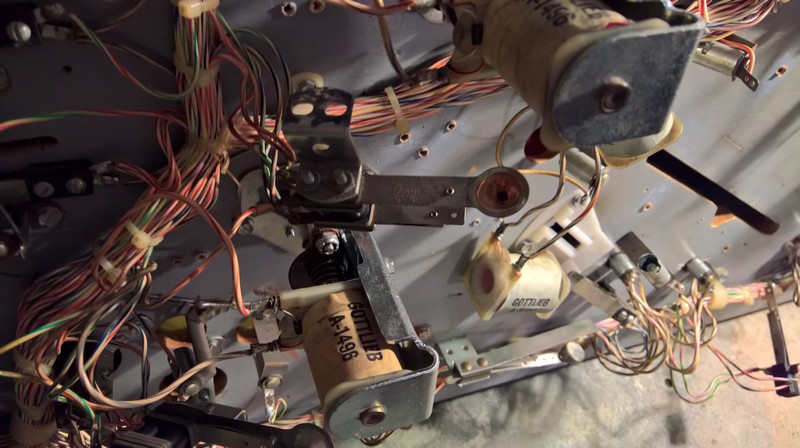

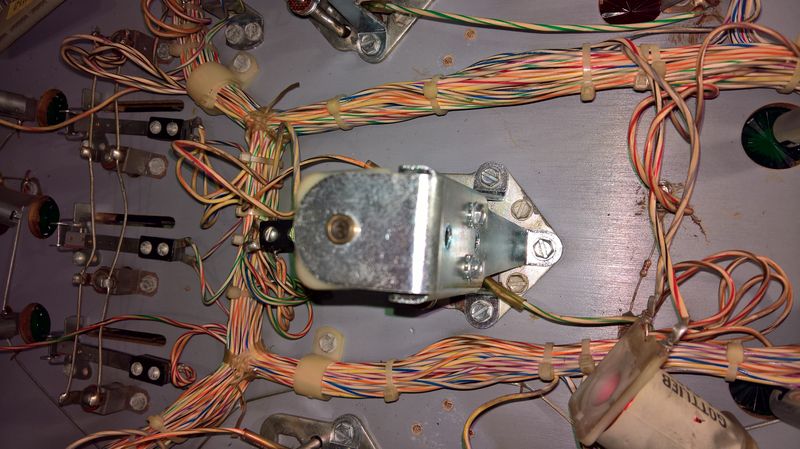

Et quand tout cela est bien préparé, hop on monte le tout et en mets les vis
Avant de serrer comme un brute, vérifiez que :

La coupelle est bien positionnée dans les deux trous de l'accouplement
Que le contact cuiller (ou un ensemble) ne soit pas écrasé par l'ensemble (d'ailleurs on va y venir à celui là, le contact à dessert... heu cuiller ! )

Si tout est bien mis en place, serrez le tout énergiquement



Attention les écrous de la coupelles sont des écrous freins, une fois serré cela ne se desserre pas! Soit pas la peine de trop serrer fortement, il suffit de mettre en contact !



7) Phase 4 - Le contact cuiller ou l'ensemble de contacts

Ah nous y voilà au contact cuiller
Pourquoi ce non, bien car ce contact au bout est formé d'une coupelle, comme une cuiller à dessert
La pointe de l'assiète de bumper s'y baigne en plein centre !
C'est ce dernier de contact qui assure la détection de la bille (voir un article en vidéo ou je parle du bumper)

Donc ce contact bigrement important nécessite de :
Bien le nettoyer, de l'ajuster finement ( écart faible entre les deux lames pour assurer une grande sensibilité et inversement si on veut que le bumper soit moins violent, perso j'aime quand cela tabasse dans les bumpers, donc ajusté finement au plus proche)
Si c'est le cas d'un bumper sur un flipper électromécanique, attention plsu il est réglé proche plus il y a de chances que la bobine brûle à force.
Idem dans le cas des flippers électroniques Williams, il en est de même pour toutes les générations de cartes avec une partie électronique dite, Special Solenoid.

Les Flippers Gottlieb électroniques eux sont bien pensés, la carte pop indépendante de la cpu, donne une impulsion définie et définitive pour un appuis unique sur le contact (très bonne idée chez Gottlieb).

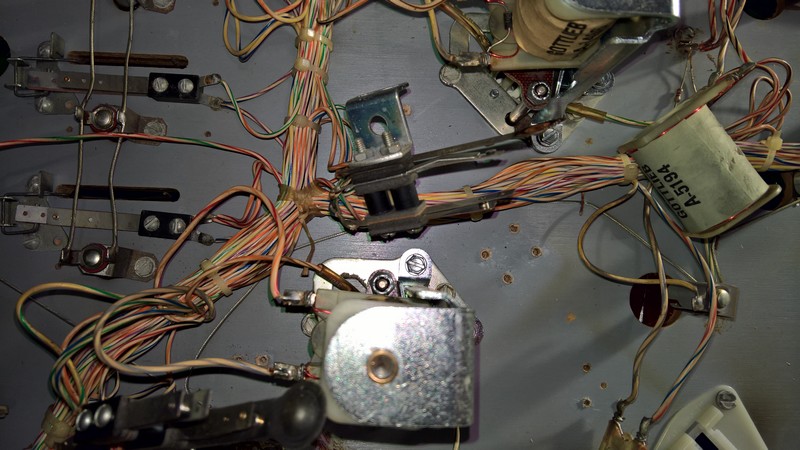

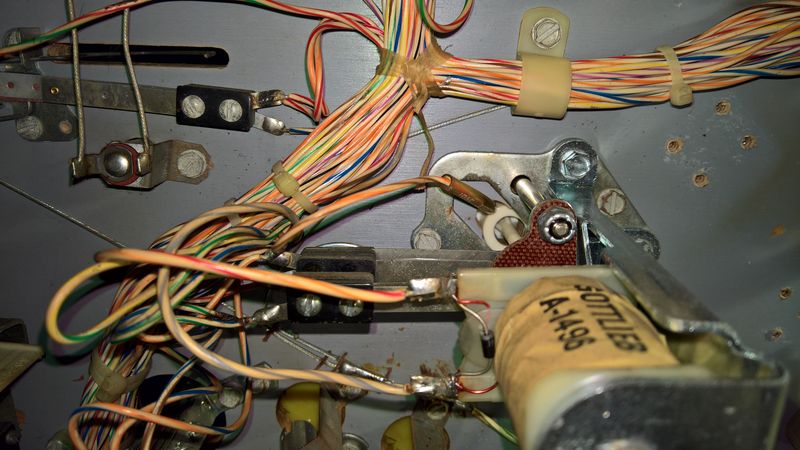

Petite vue où se trouve les vis permettant de le démonter ou d'ajuster la position



Donc il faut l'ajuster et comment ?
Il suffit de regarder la position de l'assiette du bumper

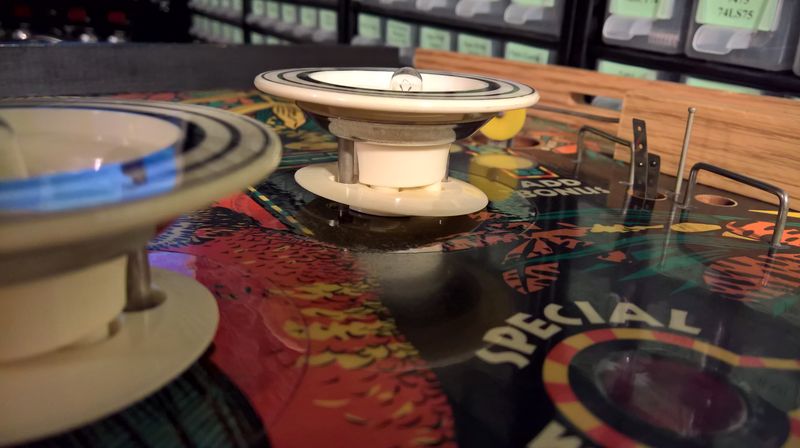

Surement pas comme l'image qui suit !

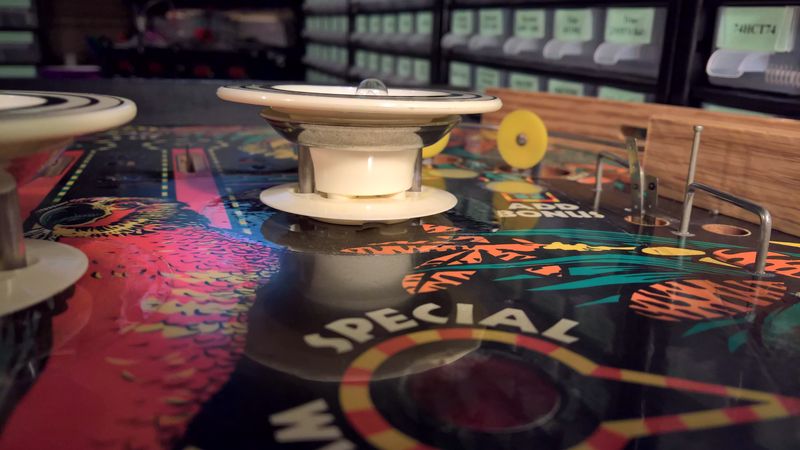

Ah comme cela bien parallèle au plateau, là ce sera parfait

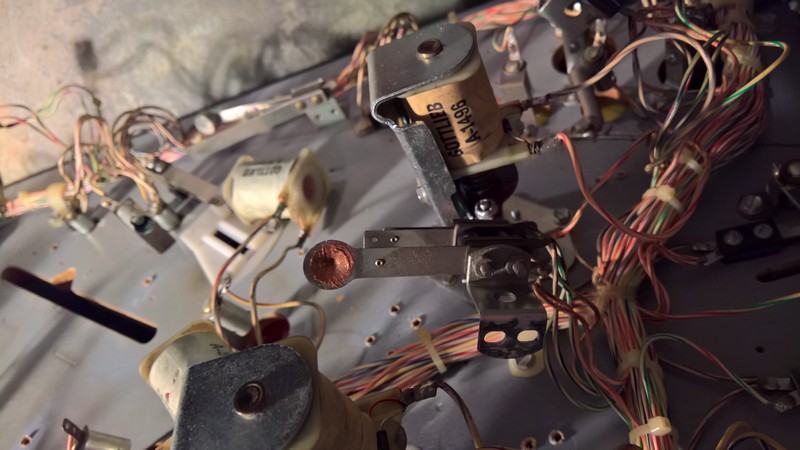

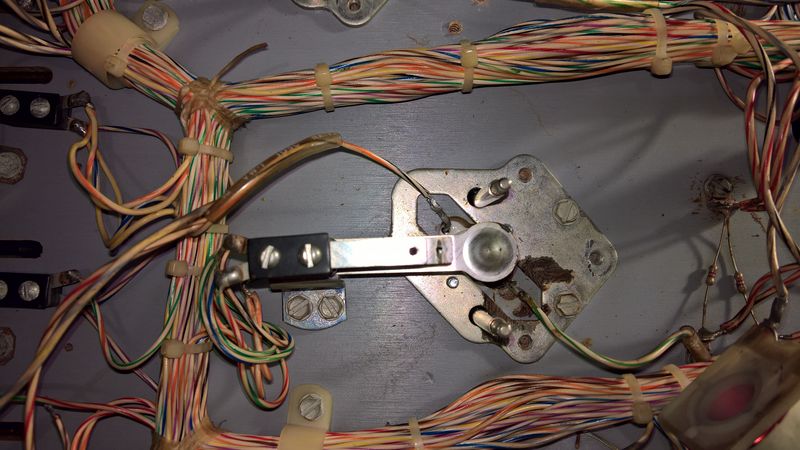

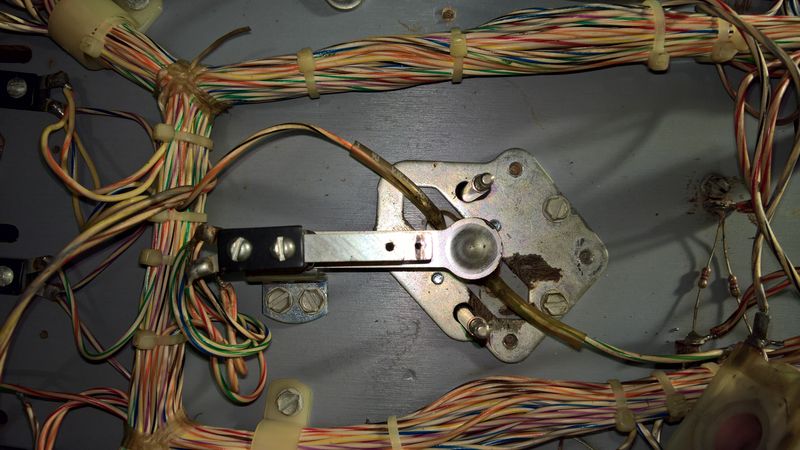

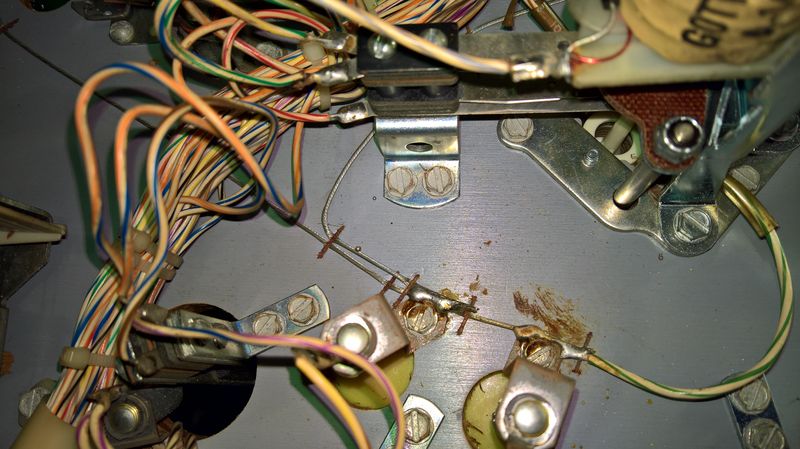

Vue sur le contact cuiller et l'ensemble de contacts !



N'oubliez pas de les nettoyer ( les grains sont en "or" dans le cas des flippers électroniques, soit ne pas LIMER, interdit. Prenez les limes fins en daim ou laine dispo sur www.restorpinball.com afin de nettoyer cela facilement et dument) et aussi de graisser la cuiller, avec de la graisse au cuivre (par exemple) et surtout pas de graisse hydrosolubles !
Soit une bonne graisse (le saindou cela ne marche pas, même si on dit que tout est bon dans le cochon LOL et pas de graisse cuisine ou huile de palme non plus ni de 10W40 pour moteurs hi hi hi)



8) Conclusion

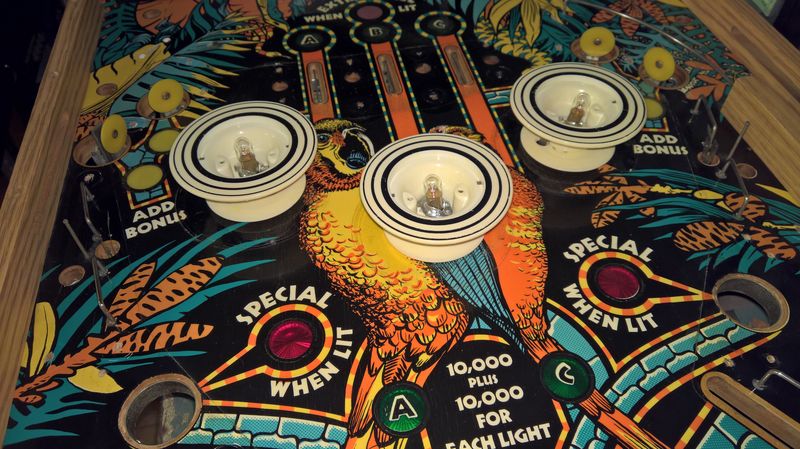

Voilà c'est fini, une petite vue pour le plasir. Sur cette photo je n'ai pas encore mis les cabochons car j'avais encore du travail à effectuer sur le plateau et je ne voulais pas prendre le risque de les abîmer



Vous verrez après avoir fait cela cela va bien "tabasser" et vous ne regretterez pas d'avoir perdu du temps sur cela.


Bon flippp.


© David
© FF et Rp
28-11-16
