Resolu Branchement Power Driver Board sur No Fear

[Fish57]

Bonjour, sur la power Driver board de mon No Fear que je viens d'acquérir, il y a un branchement pas normal sur 2 connecteurs, J120 et J 121 qui ne correspond pas avec le manuel (trouvé sur internet).

J120 des fils coupé et scotché sur d'autre couleurs de fils


J121


Et l'emplacement des fils sur le connecteur ne correspond pas avec le manuel


Quelqu'un aurait se flipper et pourrait prendre en photos ces 2 connecteurs.

Merci



[phil...]

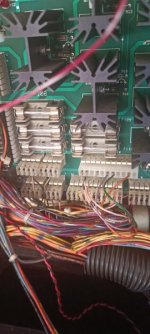

Bonjour ,

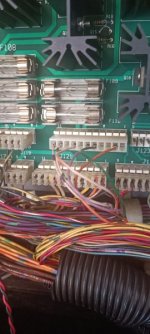

Si cela peut aider .



[Fish57]

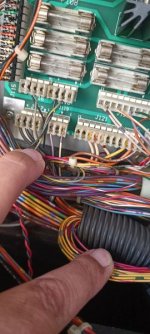

Super merci, juste pour le connecteur J121 peux-tu me refaire une photo car on vois pas bien. Merci
Va falloir que je revois le branchement et que je trouve ou cela va.



[Fish57]

Bon en fait, l'ancien proprio avait inversé les connecteurs lorsqu'il a fait sa "magouille" de rallonger les câbles. Mais le flipp fonctionnait.
Juste avant de rallumer le flipp je voudrais savoir si le flipp risque quelques choses ???
On sais jamais.
phil... peux-tu juste me dire si sur le connecteur J121 les fils marron - jaune - orange vont dans une gaine qui va dans la caisse ?



[phil...]



[phil...]

Je pense que ils vont dans la gaine noire qui va dans la caisse



[lioevry]

J120 et J121 ce sont les mêmes signaux... pas de soucis à les inverser...



[Fish57]

Merci phil... c'est bien ça, chez moi aussi ils vont bien dans la gaine qui va dans la caisse.

Merci lioevry, donc je peux allumer le flipp alors.



[David]

Les GI sont câblées en // sur J120 et J121 dans le cas d'une driver WPC et une driver WPC95 (seule différence est donnée à la dénomination de la connectique)

Soit il y a 5 boucles d'alimentation, et 5 boucles de régulation par les 5 triacs
5 à gauche, puis 5 à droite

Refait bien ta connectique ici avec du TRIFURCON sans faute et connecteur 11 voies femelles et 2 clefs pour détromper 0.156 pouce
Cela sera l'occasion de prendre une pince à sertir aussi et là tu seras comme un Pape et tranquille comme tout



[Fish57]

Bon après une commande passé chez RP, je change les connecteurs et refait le câblage à l'origine avec le bon code couleur des fils.



Une affaire classée.



[David]

AH tout propre que cela

Dis tu as bien vérifié que les mâles n'étaient pas BRUNIS, car quand le métal est RECUIT, il n'a plus du tout les mêmes propriétés mécanique ...et physiques



[Fish57]

Oui oui, les fiches mâles n'avaient rien.



[David]

Impec alors
