bobine qui fume sur bumper torpedo alley data east

[grosgodzi]

de plus les resistances a cotés des transistors 1,2,3,4,5,6,7,8 lampp drive (columns) sont bouillantes



[grosgodzi]

bonjour
je crois que j'ai trouvé ma panne :
pont de diode dans le fronton!
comment les tester ?
pourquoi ils claquent?
merci



[David]

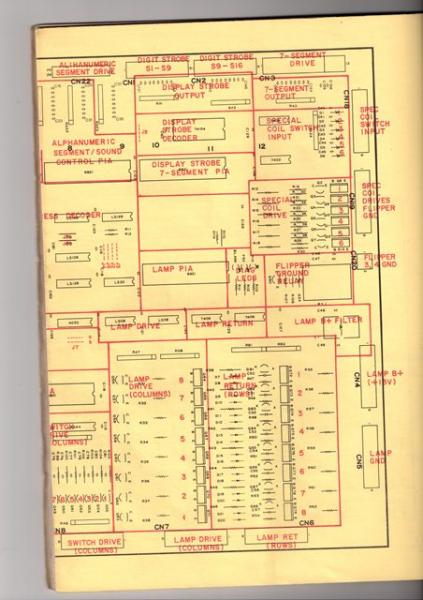

LEs résistances sur la cpu c'est normal
C'est la matrice à lampe

Quel est ton pont à diode qui claque tout le temps ?



[grosgodzi]

sur la supply board j'ai 45v en f6, 45v en f5, 20 en f4
pour 32 v dans les deux premiers cas et 20 pour le dernier je n'aurais pas br2 de secoué?
il est d'époque!



[David]

Quant un tension est redressée et filtre on a cela

V entrée * Racine de 2 = V sortie
Allé en gros

34 * 1.4141 = 48....a vide



[grosgodzi]

c'est donc normal de sortir 50 v pour 32 v ?



[grosgodzi]

me voila de retour
donc j' avance mais ça n'avance pas beaucoup
quand je debranche j6 su la ppboard mon fusible f6 ne grille plus.
je n'ai pas l'impresession que le relais de la ppboard fonctionne.
j'ai changé le transistor q29 sur la cpu sans conviction mais toujours pareil.
j'ai a l 'allumage du flipper les deux slingshot et les trois bumper et l'insertion bille qui s'ctive? pourquoi?
je suis un peu désabusé ah oui
la led blank et +5v d'ellumés et pia qui s'allume au démarrage et qui s'eteind.
si ça n 'avance pas retour de la cpu chez david.
la c'est moi qui fume



[David]

Défaut sur la cpu
Special Solenoid



[grosgodzi]

j'ai demonté la cpu controllé tous les tip 122, pad de défaut pour moi.
je remonte est la f6 claque.
toujours les memes symptomes. les special coils sont appelés au démarrage.
j'ai enlevés la bobine trough, bank reset etc.
je pense que tu va recupere cette ###### de cpu cette semaine, elle va m'avoir a l'usure.



[David]

Faudra voir d'où les soucis proviennent, car là c'est curieux autant de souci et surtout les 6 bobines d'un coup
Je suis curieux de savoir aussi



[grosgodzi]

bonjour
je m'appercois que dans mon flip j'ai trois bobines qui ne correspondent pas aux recommandations du livret.
cela peu avoir une incidences sur mes soucis?
merci



[David]

OUi et non

OUi au sens consommation vis a vis des transistors
Et non quant à la panne totale du circuit Special Solenoid



[grosgodzi]

bonjour
ma carte cpu de retour chez david.
j'ai controlé tout le circuit special solenoide, il ya un truc bizzare le cablage du flipp ne correspond pas au schéma sur l'alimentation des bobines. sur le plan on vois que la bobine trough na pas un commun avec les special solenoides mais en fait si.
bon a part ça le flipper fonctionne mais j'avais laisser un fusible temporise 4A sur l'alimentation des coils 34 V mais le manuel prescrit du 3A j'ai donc mis du 3A mais celui ci claque rapidement...késako je suis un peu dans le vague.
si vous avez une idéé n'hésitez pas.
salutations



[David]

Laisse un 4

Tout dépends des bobines en fait (quelques fois inférieures en Ohm ce qui explique que cela demande un peu plus)

Mais tu as bien vérifié les bobines ! Et ou condensateur car j'en avais parlé ...Très important sinon la partie Special Sol re claquera !



[grosgodzi]

bonjour david

j'ai changé les condensateur des bobines speciales sur les contacts
3 pour les bumpers
2 pour les slinghots
pas pour le trought
il faut changer ceux des batteurs?
pour les bobines, tu me conseille de les changer toutes? ou de les verifier et de changer les diodes?
salutations



[David]

Non les batteurs n'ont pas de rapport

On en a parlé au tel hier, normalement tu as tout bon

Mais vérifie comme je t'ai dis l'isolation aussi des contacts, que cela ne touche, ni lampe, ni parties métalliques

Pour les bobines, juste vérifier leur valeur Ohmique et cela doit aller
Au fait en parlant de diode, elles se doivent de toutes en avoir une !



[David]

En plus n'oublie pas de vérifier la terre !



[grosgodzi]

bonsoir
voila tout a été vérifié, et pour l'instant (je touche du bois) cela fonctionne nickel.
merci a david ,pour son aide.



[David]

oki
