bobine qui fume sur bumper torpedo alley data east

  • Auteur de la discussion Auteur de la discussion grosgodzi
  • Date de début Date de début
G

grosgodzi

Non Membre
bonsoir
je viens de remettre en route un torpedo alley data east
(merci à david pour son excellent travail)
il marche nickel sauf
le batteur droit manque de pêche (plus de patate) ?
la bobine d'un des bumper c'est mis a fumée au bout d'une vingtaine de minutes?
pouvez vous m'aiguiller sur les causes de ces pannes?
j'ai lu pas mal de choses sur ce flipper , mais je suis un peu perdu.
je sais que pas mal de monde connais ce genre de flip (data east 1ere génération)
toute aide est la bienvenue.
merci par avance
rodolphe

Ah alors tu as un souci d'EOS

Changement de la bobine sans faute et voir ton EOS

Regarde s'il s'ouvre bien, soit son réglage en somme
Tu n'as pas trop de jeu mécanique entre l'accouplement plongeur + biellette ?
Ceci à son importance
Il doit avoir RIEN quasis en jeu ou très faible

+1 Soucie d'EOS, la bobine ne passe jamais en tension de maintien ce qui la fait griller au bout d'un certain temps.

bonjour
merci pour vos reponses.
je regarde pour le bumper, si je comprend bien c'est l'eos qui reste fermé et qui fais chauffé ma bobine?
et pour mon batteur de ce coté j'ai deux batteur un à la peche l'autre mou: j'ai commandé une bobine ça peu etre ça?
slts
rodolphe

Pas le bumper
Le batteur ;) pour l'EOS

Pour la bobine de bumpe c'est possible que le transistor ait laché
Il faudrait changer la bobine et d'office le tip122 associé

Attention quant à dessouder ces derniers
Il faut faire gentillement, sinon les pistes s'arrachent

J'avais mal lu... effectivement pour le bumper pas d'EOS mais vérifier/remplacer le transistors de commande et la bobine.

Pour le batteur c'est un problème d'OES mal réglé

grosgodzi a dit:
est il facile de tester le transistor c'est bien un tip 122?
Oui mutimètre en fonction "diode" tu peux vérifier l'état des jonctions base/collecteur et base/emetteur, vérifier qu'il n'ya pas de court circuit entre emetteur et collecteur.
Attention le TIP122 est un darlington.

Ca m'intéresserai de savoir comment sait-on le réglage optimal pour un OES ?
merci ;)

je me pose quand meme la question :
pourquoi la bobine sur mon bumper à fumée, elle était neuve et mar carte cpu reviens de chez david.
une idée, un conseil.
merci
rodolphe

RisotOo a dit:
Ca m'intéresserai de savoir comment sait-on le réglage optimal pour un OES ?
merci ;)
Simple

Lire mes articles rarale NON DIDIOOOOOOO ;)

grosgodzi a dit:
je me pose quand meme la question :
pourquoi la bobine sur mon bumper à fumée, elle était neuve et mar carte cpu reviens de chez david.
une idée, un conseil.
merci
rodolphe
Facile --> inversion des fils sur la bobine
D'office la diode se mets en court circuit
D'office le transistor s'éclate ....quelques secondes et fume !

bonsoir
il ne peut rien avoir d'autre qu'une inversion de fils?
étrange cela a fumé au bout de 20 minutes.
rodolphe

AH et avant cela marchait?
Il y avait bien une diode sur la bobine ?

Curieux oui dans ce cas si tous les éléments étaient bons...

Vérifie tout de même la présence de la diode sur la bobine, son câblage (voir manuel)

AH OUIIIIIIII

Attention a un truc
As tu un couple de composants sur le contact du bumper ?
Genre une résistance, une diode, un condensateur ?

Si OUI remplace de suite le condensateur !

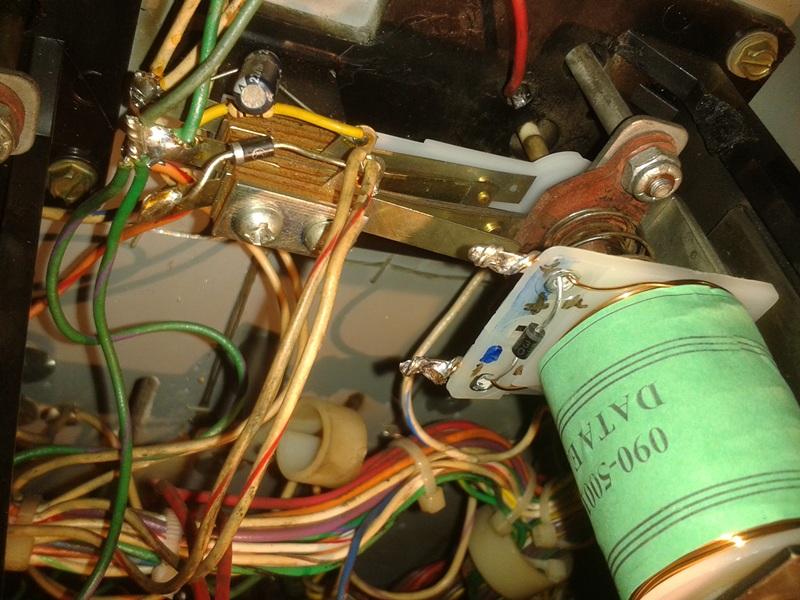

j'ai pris une photo du bumper, la bobine qui a grillée était neuve.
dites moi en plus sur ces composants, leurs sens de montage.
merci
rodolphe

Petite question pour ma culture personnel, a quoi sert le condo et la résistance sur le contact?

En fait sur les première cpu, le rebond des contacts n'était pas pris en compte "logiquement"
Soit en fait quant un contact se ferme ce sont des centaines de µimpulsions

Pour palier à cela on a deux solutions :

Une bascule JK ou D que l'on configure en mémoire, et que l'on efface régulièrement
Ou alors on peu le faire avec une cellule RC, charge du condo à traver une résistance
Cela évite les rebonds (temps donné définitif)

Dans son cas si le condensateur est en court circuit ou arrive à terme, la bobine sera commandé sans raison et cela fumera, car la logique derrière n'est que :

Blocage des infos en fonction du Blancking
Il n'y a pas de cellule de temps
Par la suite Data à amélioré cela, ce que l'on appelle les Non Reflectiv Board (génération 3) tout comme les sys11C (comme de par hasard), avec un contrôle qui vient des sorties de 6 pias

En gros quoi

Voir dans trucs et astuces ou mes articles j'en avais parlé de la partie Spécial Solenoid (williams ou Data, ce fut la même car Garry Stern à la base dans les deux types de cartes)
