Question Batteurs Jungle Lord

Christophe.V

Membres
Membre FF
En épluchant le manuel du Jungle Lord, J'ai trouvé une bizarerie sur les fils des batteurs.
Le fil orange est soudé sur la borne centrale de la bobine (comme sur le manuel).
Le fil marron est soudé sur la borne gauche de la bobine (pas comme sur le manuel).

BATTEUR JL1.jpg

Plan redéssiné ( Par DOMS66 ).

Y as t'il une explication ?


David

Big Boos
Membre du personnel
Big Boos
et

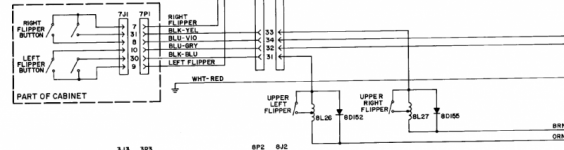

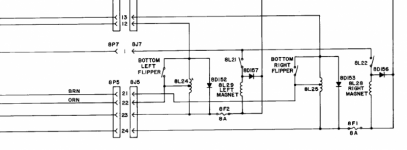

Le schéma du câblage du jeu

En fait il existe deux possibilités pour l'EOS

Soit on court circuite la bobine de maintient (fil fins) avec l'EOS et donc tout passe en bobine puissance
Une fois l'ouverture faite cela mets les deux en série
Soit on coupe la bobine de puissance et on laisse que la bobine de maintient
