Resolu Batteurs et lanceur star wars data East

[Taxiaudois]

Bonjour
Je me suis lancé dans la restauration du plateau de de la caisse de mon star wars data East
Après avoir tout réinstallé et rallumé le Flip, le lanceur ne fonctionne plus et les batteurs fonctionnent quand ils en ont envie et celui de gauche et même très mou
J’ai testé le bouton du lanceur au métrix et il fonctionne
Auriez vous une idée svp?
Merci



[Taxiaudois]

Je précise pour le lanceur la bobine fonctionne bien car elle lance bien la bille au multibille
Par contre il me demande 4 billes au démarrage hors je n’en ai toujours eu que 3
Merci à tous



[David]

les batteurs fonctionnent quand ils en ont envie et celui de gauche et même très mou

Pour tes bobines là je te conseille de vérifier ton +50V sur la ppboard
Tu as bien remis les connecteurs aux bons endroits ?



[David]

Par contre il me demande 4 billes au démarrage hors je n’en ai toujours eu que 3

Tu as changé la mémoire cpu ?
Fait voir un reset usine, chargement d'usine (enleve les piles flipper éteint et attend 5 minutes)

Tu as bien vérifié les switch du magasin à bille ?



[Taxiaudois]

Pour tes bobines là je te conseille de vérifier ton +50V sur la ppboard
Tu as bien remis les connecteurs aux bons endroits ?

Traduction stp
Pp board c’est celle qui est dans la caisse ou les batteurs sont connectés?



[Taxiaudois]

Tu as changé la mémoire cpu ?
Fait voir un reset usine, chargement d'usine (enleve les piles flipper éteint et attend 5 minutes)

Tu as bien vérifié les switch du magasin à bille ?

Oui les switch impeccable ils répondent tous et bien au test
Je vais essayer le reset
Merci



[jack22]

ppboard carte en bas a gauche dans le fronton



[David]

C'est cela la ppboard



Tu peux mesurer le +50V sur le condensateur C1
Sur le dessin au dessus tu as d'indiqué le + cela sera sonde rouge de ton multimètre
De l'autre coté le - donc sonde noire

Tu mets le multimètre en VDC 200V
Tu allumes et tu auras lecture de la tension
Ici mieux vaux être deux
Un qui joue et un qui lit en tenant le multimètre

Sauf si ce dernier à une mémoire mini et maxi



[Taxiaudois]

J’ai 78,4v au C1



[David]

Ceci est tout bon alors

Regarde alors la connectique sur la carte Flipper, et ou les pinces de supports de fusibles
Là sinon je ne vois pas d'autre sources d'ennuis possibles



[Taxiaudois]

Est-ce que ça peut venir de la carte qui se trouve dans la caisse ou sont connectés les batteurs?



[David]

OUi en bas à gauche dans la caisse



[Taxiaudois]

Les batteurs fonctionnent un fil c’était légèrement sorti de la fiche
Après avoir fait un reset les billes impeccable aussi
Encore merci
Par contre le bouton du lanceur ne fonctionne toujours pas



[Taxiaudois]

Il y’a une diode dans la gaine
Est ce que ça pourrait venir d’elle?
Merci



[David]

Les batteurs fonctionnent un fil c’était légèrement sorti de la fiche
Après avoir fait un reset les billes impeccable aussi

Nickel alors cela est résolu



[David]

Il y’a une diode dans la gaine
Est ce que ça pourrait venir d’elle?
Merci

Bon comme tu le n'as indiqué, tu parles du T on va dire, UP DOWN, avec le bouton de tir pour la lune noire ?

Si oui fait voir un peu car j'ai l'impression que tu as une patte arrachée qui va normalement au µSwitch de ce T précisément



[Taxiaudois]

C’est ça le bouton de tir pour lancer la balle
Le switch up down lui fonctionne il est bien reconnu quand on le monte et on le descend
Par contre le bouton ne lance pas la bille



[David]

Je ne sais dire plus là, ton bouton serait HS ou fil coupé dedans ?



Tu parles bien du bouton 2

N'oublie pas de le connecter aussi



[Taxiaudois]

Oui je parles du bouton rouge (2)
Au metrix il envoie bien le contact quand on appuie sur le bouton
Il est bien branché
Ça pourrait venir de la diode?



[David]

Alors j'ai compris maintenant la question diode, avec les deux cosses

Effectivement

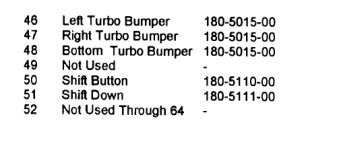

Contact "50"

Donc sur les fils

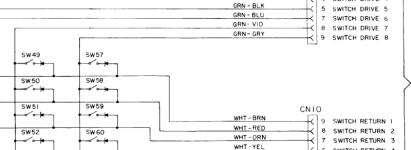

BLANC ROUGE (ta cosse, la diode en série, vers ton BOUTON, retour du bouton vers fil VERT VIOLET)
