    Le Bank Relay Unit et son ajustement


    [​IMG]

    1) Qu'est donc déjà le Bank Relais


    En fait c'est un système de mémorisation d'état
    Une sorte de grosse mémoire mécanique

    Avec deux grosses bobines situées aux extrémités on agit sur l'ensemble de tous les contacts pour à la remise à zéro du jeu, effacer la mémoire ainsi créée.

    Cette mémoire fonctionne de manière très simple

    Les unités de relais sont toutes remise à zéro par une grande barre de RESET.
    Les unités elle mêmes, sont des mémoires, car lors d'une action dans le jeu, la petite bobine de chacun des relais, est actionnées alors celle ci désarme le lot de contact et mets ce lot de contacts dans une position de mémoire
    Seulement à la demande l'unité complète est ré initialisée par le tout petit relais de Bank Relay

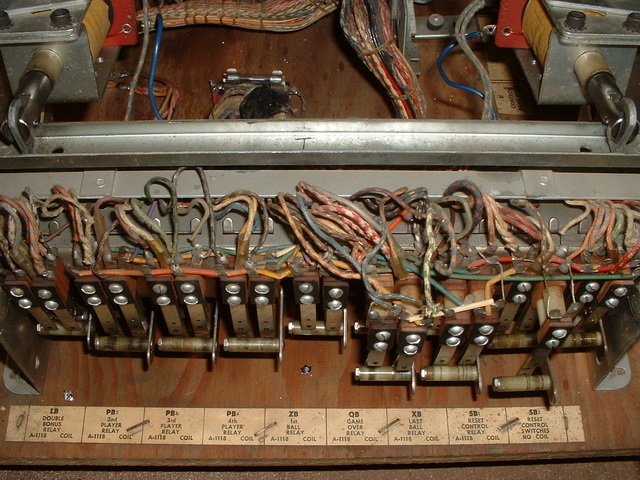

    Sur la photo ci dessous l'on voit bien tout les ensemble de contacts

    [​IMG]

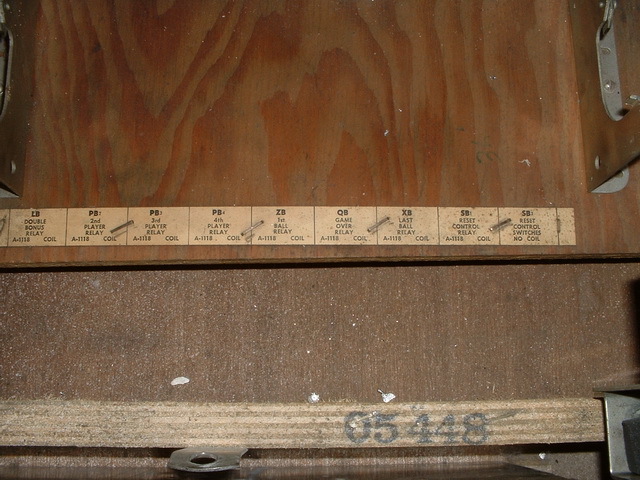

    La photo suivante et pour étayer mais aussi vous situer, a savoir que cette unité, sait quant c'est la première bille, seconde bille etc ... et aussi quant c'est le Game Over


    [​IMG]


    2) Un ajustement possible ?


    OUI en fait OUI et j'insiste dessus

    Il est très important que l'ensemble soit aidé au départ
    Car il faut une grande énergie pour remettre en position neutre, tous ces contacts

    Il y a effectivement deux grosses bobines, mais cela ne suffit pas

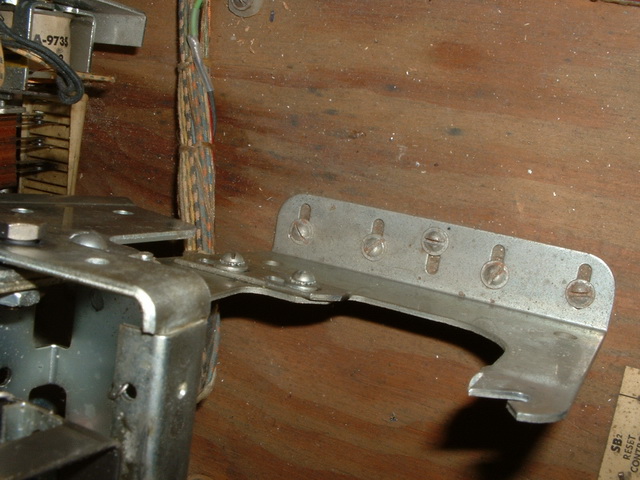

    Sur les cotés du Bank Relay Unit, vous allez trouver ces deux pattes tenues en position à l'aide de deux vis et des rondelles freins

    [​IMG]

    Des deux cotés bien sur

    3) Le réglage :


    Pour ce faire il suffit de les desserrer complètement.

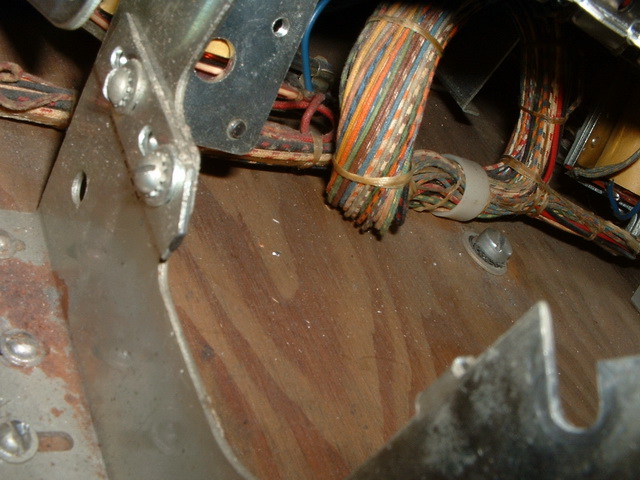

    Les mettre dans la position sur cette photo

    [​IMG]

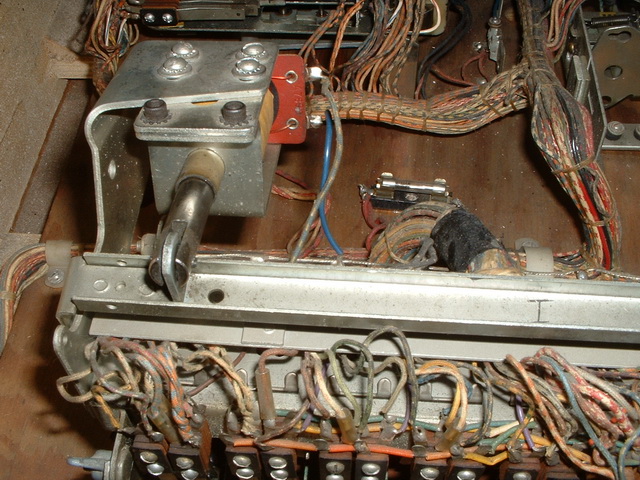

    Vous verrez alors que les plongeurs des bobines sont largement dehors

    [​IMG]

    Calez des deux butées afin de rapprocher au plus possible l'unité de RESET, la grande barre, au plus près des contacts (ensemble des leviers) MAIS sans toutes fois que cela agisse dessus au remontage

    Faites les en plusieurs étapes et serrez les vis uniquement quant cela sera bien en place et bien // sur les ensembles des leviers

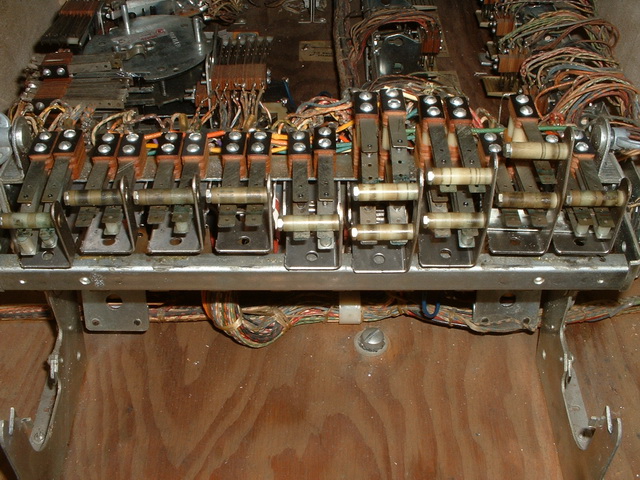

    Ainsi vous verrez que les plongeurs seront déjà bien rentrés dans les bobines on dira
    Ce sera signe d'une bonne position

    [​IMG]

    4) Conclusion


    Le but de ce tout petit article était de vous aider simplement à cet ajustement. Masi les conséquences sont nombreuses des fois .... Pas de fin de bille, cela ne s'arrête pas, des soucis de contrôle du changement de joueur etc ... j'en passe certainement

    Mais là je pense que vous serez parés à cette éventualité et sachez à ce jour comment cela se règle, si facilement


    © David
    © FF et RP
    Origine le 17-04-2011
