Ajouter des Crédits sans Monnayeur sur RADICAL

[sts85]

Bonjour,
j'ai suivi avec intérêt le sujet lancé par TomBack pour son Back to the Future et j'ai envie moi aussi de rajouter un créditeur manuel.

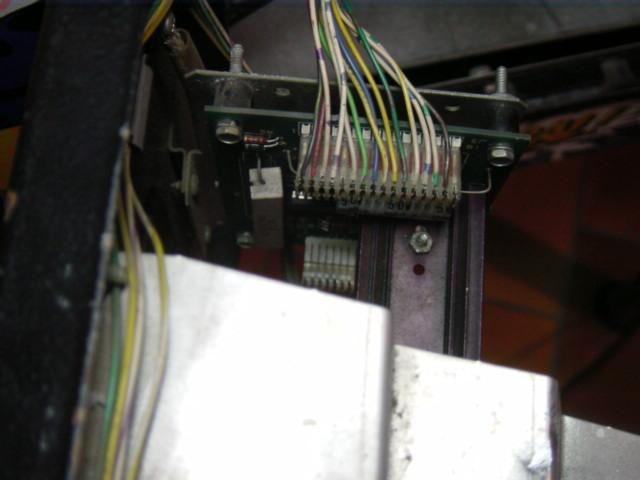

Par contre j'ai regardé ma carte qui est fixé sur la porte de mon RADICAL et je suis perplexe...
Elle a un vieil air de famille mais j'ai peur de me tromper de connecteur.

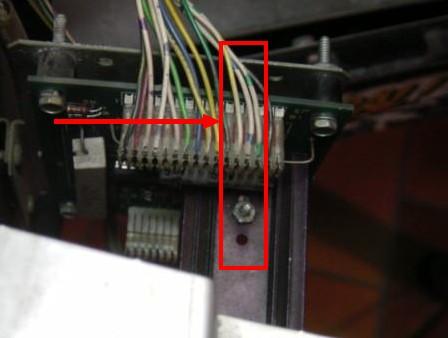

Je remercie d'avance David, s'il pouvait annoter ma photo en me plaçant où câbler la diode...ça m'arrangerai bigrement.

@ bientôt

Jean Christophe



[David]

Trouve déjà les fils de couleurs suivante:

VERT - BRUN

BLANC - JAUNE
BLANC - VERT
BLANC - BLEU

Car sur la photo je n'y vois rien ! IVOIRIEN !



[sts85]

David,

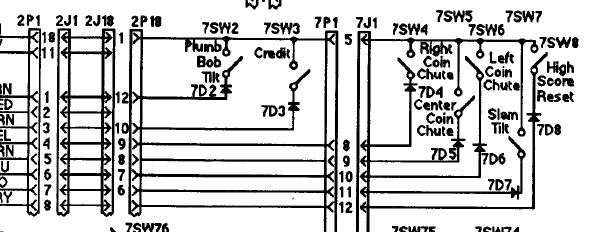

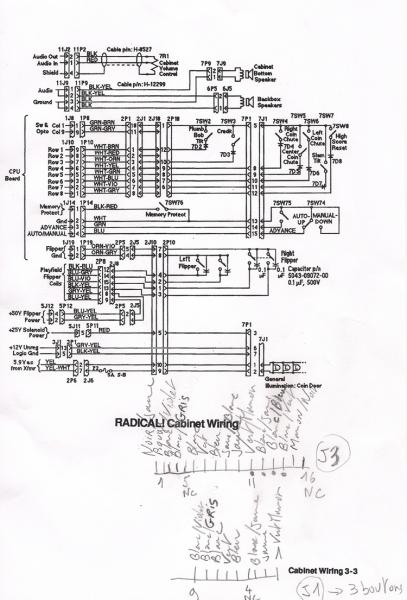

j'ai pris d'autres photos et noté les couleurs des fils mais je n'arrive pas à m'y retrouver avec le plan "RADICAL! Cabinet Wiring" du manuel

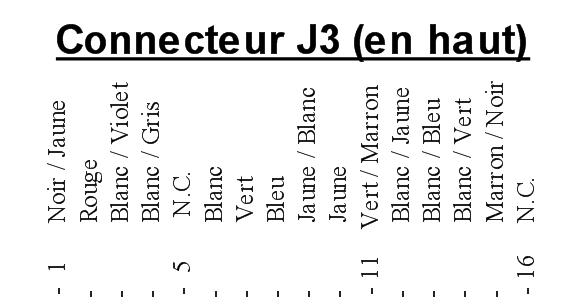

Connecteur J3 ( En Haut)

1 - Noir / Jaune
- Rouge
- Blanc / Violet
- Blanc / Gris
5 - N.C.
- Blanc
- Vert
- Bleu
- Jaune / Blanc
- Jaune
11- Vert / Marron
- Blanc / Jaune
- Blanc / Bleu
- Blanc / Vert
- Marron / Noir
16 - N.C.

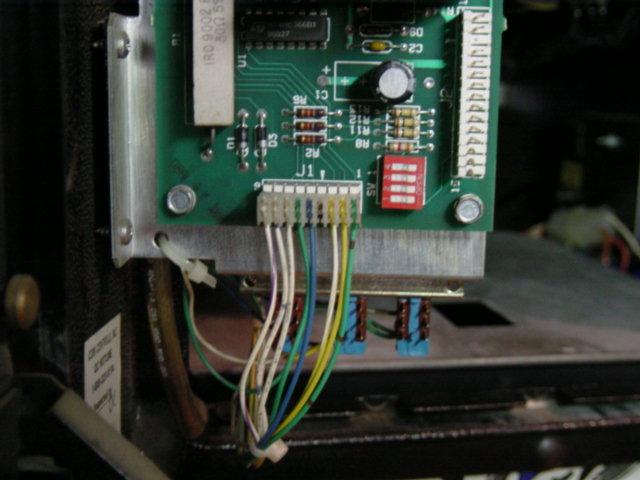

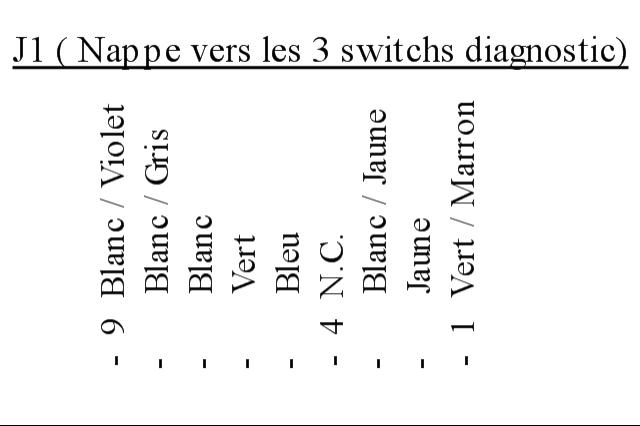

Connecteur J1 ( Nappe allant vers les 3 switchs diagnostic)

9 - Blanc / Violet
- Blanc / Gris
- Blanc
- Vert
- Bleu
4 - N.C.
- Blanc / Jaune
- Jaune
1 - Vert / Marron

Voilà je t'ai tout mis.
Merci d'avance de tes explications

Jean Christophe



[David]

Bah tu les as les fils d'arrivée .... tu as nommé marron et moi brun



[sts85]

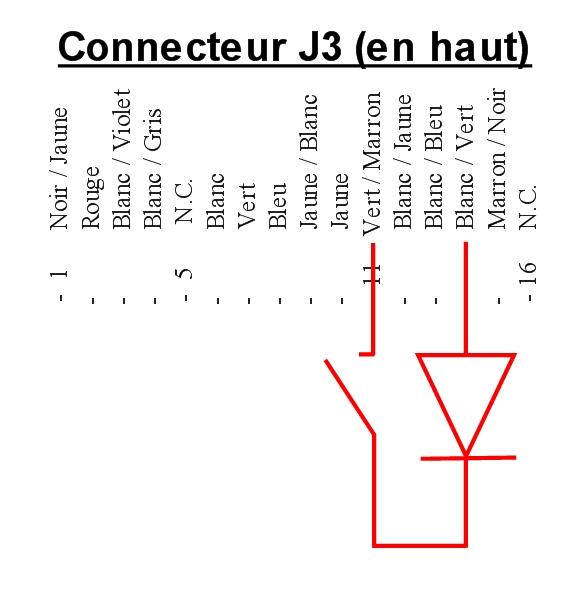

Si j'ai bien compris je dois câbler la diode 1N4148 et l'inter fugitif en série comme ça?
Les 3 fils ont le même résultat?
- Blanc / Vert
- Blanc / Bleu
- Blanc / Jaune

Merci de ta confirmation.

Saurais-tu me dire où apparaissent ces connecteurs J1 et J3 sur le plan?

Jean Christophe



[David]

Tout a fait

Ce sont les arrivées en fait qui proviennent directement de la carte CPU
Matrice à contacts

Tu as fait le bon plan avec la diode et l'interrupteur (bouton poussoir)

Sur le manuel d'origine cela n'apparait pas, car c'est un rajout du monnayeur électronique en fait

Cette carte en plus sur la porte du monnayeur est prévue pour la version monnayeur électronique
A l'origine, ce n'étaient que des monnayeurs mécanique

Il y avait dans chacun des manuels un rajout avec la partie monnayeur par exemple un C220
Non ajouté dans le manuel que l'on dira de base générale



[sts85]

Je vais bricoler ça ce week-end.
Merci David, grâce à Toi, ce soir je me coucherai un peu moins bête...
A plus
Jean Christophe



[sts85]

J'ai réalisé cette modif ce week-end...
Et ça fonctionne bien.
Merci.
Jean Christophe



[David]

De rien
