Aide pour la restauration d'un BALLY PLAYBOY !

cyrgui

Membres
Membre FF
Bonjour à tous,

Je viens d'acheter le flipper de mon enfance : le PLAYBOY de Bally 1978 ooOOOoo

Il est en bon état esthétique mais au niveau de l'électronique....

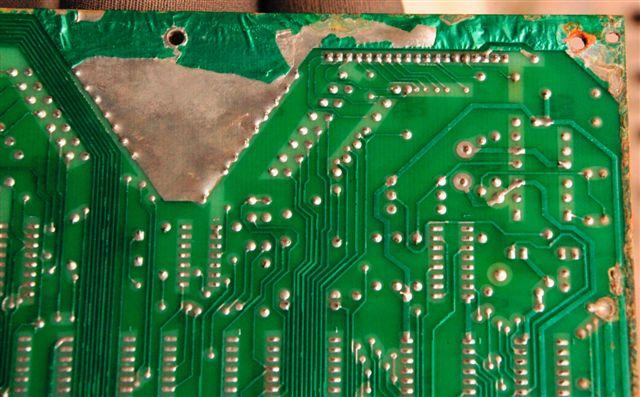

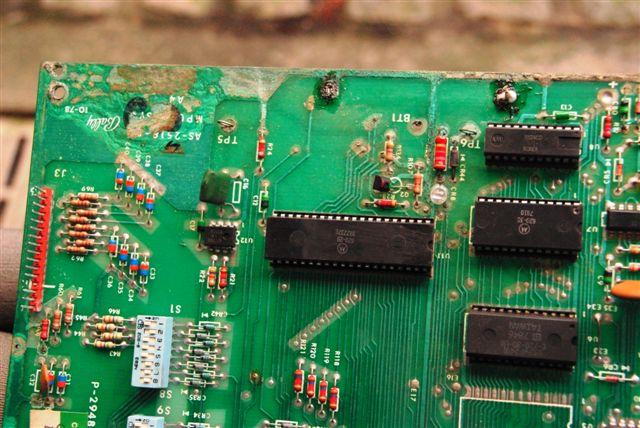

la CPU est en très mauvais état,



la bobine du knocker est grillée, 'ce qui me fait penser qu'il y a un problème sur une autre carte que la CPU (carte driver ?).
les tensions du "rectifier board" me donnent :
TP1=5,7 v DC,
TP2=290 v AC,
TP3=10,6 v DC,
TP4=6,6 v AC,
TP5=43 v DC

Pour la tension du TP1, cela semble normal car le plateau et le fronton s'allument.
La TP2 m'inquiète car je crois que c'est ce qui alimente les afficheurs.
La TP3 n'est t-il pas trop bas ?
Les TP4 et TP5 semblent ok,

Il semble évident que la CPU doit aller chez David, mais pour les autres cartes, comment juger de leur état ?
Pour les afficheurs, existe t-il un moyen de voir si ils sont grillés ?

Merci pour vos conseils afin de mieux localiser les pannes.


jmi-x

Membres
Membre FF
TP1 (AS2518-18): 6.4 volts DC.
TP1 (AS2518-49): 8.2 volts DC.
TP2 = 195 volts DC (could be as low as 150 volts).
TP3 = 11 to 16 volts DC.
TP4 = 7.5 volts AC.
TP5 = 47 volts DC

deja partir du debut, ton alim ensuite la driver tu deconnectes tes afficheurs et tu prends tes mesures
regarde sur pinrepair ça peut aider
mets une photo de tes afficheurs, si les tubes sont cramés en general cela se voit


LB45

Membres
Membre FF
Un playboy de 1978 , mythique...j'en mettrai bien un dans ma ligne..

Vue l'état de la carte CPU....je vous souhaite du courage !


David

Big Boos
Membre du personnel
Big Boos
Bah c'st ce que je vois régulièrement sur les CPU

Du moment que l'on essaye pas de la refaire, j'y arrive très bien, et sans soucis cela ressortira proche du neuf (aspect parlant tout sera poncé, nettoyé, étamé etc ..)

Tp2 est un tout petit peu faible effectivement, sans doute du à la connectique et ou le condensateur de la solenoid driver
A voir

Tu as un article ou je parle des tensions à relever, regarde dans les articles Flippers Electroniques Bally

N'hésite pas à mettre d'autres photos des cartes ;)


cyrgui

Membres
Membre FF
Finalement, vu l'état de l'électronique, je prends le forfait "toutes cartes" de RESTORPINBALL...


David

Big Boos
Membre du personnel
Big Boos
Et merci pour ton appel (a mon tour de remercier ;) )


cyrgui

Membres
Membre FF
Super !

Je viens de recevoir toutes les cartes et les afficheurs comme neufs. J'ai tout remonté et le flipper fonctionne à merveille.

Bravo à David. Très bon travail !
