afficheurs buck roggers

[flash-bat]

bonjour à tous,

les 4 afficheurs ne fonctionnent plus.
J'ai vérifié les fusibles et ils semblent tous bons.
je ne vois pas de fil coupé et déconnecté.
où dois-je regarder?
merci



[LB45]

Bonjour,
Je ne suis pas un super-pro mais je verifierai les tensions de l'alimentation en particulier le 60 volts entre pin 1 et 5 de A2j3 de l'alimentation , et le 42 volts entre 5 et 3
Le 5 est la masse.

Je dirai l'alimentation .



[flash-bat]

merci pour ta réponse rapide
Si toi t'es pas un super pro moi je suis une catastrophe.
Je ne trouve pas A2j3
Peux tu m'indiquer où ça se trouve?
merci



[LB45]

C"st un connecteur sur l'alimentation qui de tete est vertical a droite. et s'appelle J3



[LB45]

Voir :
http://www.flipperfrance.com/index.php/articles/45-la-rgulation-sys1-alimentation-sys1



[flash-bat]

une diode rouge reste alumée sur la carte



[LB45]

Je ne sais pas car j'ai pas ma doc.
Peut importe la diode.
Il faut mesurer les tensions qui alimentent tes afficheurs , et ce sont le 42 et le 60 volts.

As tu un multimetre .
Mets le en Voltmetre continu 200 volts et mesure !
Noir sur le 5 , rouge sur l'autre pinoche..



[flash-bat]

non je n'ai pas de multimètre.
Je pense cependant avoir trouvé le problème.

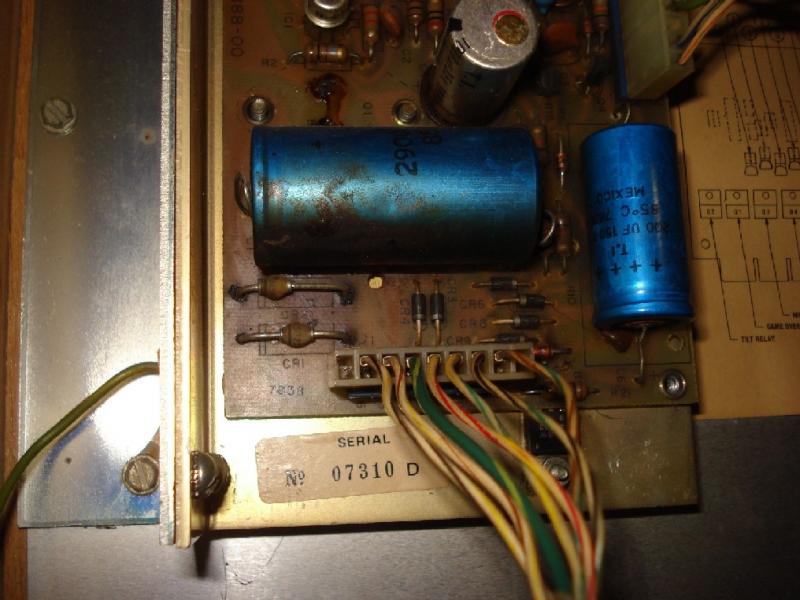

Le gros condensateur bleu horizontal juste au dessus de la connection A2 j1 est tout noir comme si il avait cramé.
A ton avis?



[LB45]

Fais nous une photo , et apres fais appel a David sur ce site.
Il anime ce site et RestorPinbal que peut t'aider grandement.

Moi je lui passe toutes mes commandes et suis 100% satisfait .

Envoie la photo d'abord !



[flash-bat]

ok je fais un photo et te remercie pour tes conseils
je te tiens au courrant
merci



[flash-bat]

LB 45
Je ne sais pas comment inserrer la photo dans ce message
Peux tu me dire?



[jmi-x]

tu cliques sur ecrire une reponse en bas a droite(pas reponse rapide)
ensuite tu descend et t arrive sur telecharger une image, parcourir pour trouver l image sur ton ordi etc etc tu verras c est facile
par contre faut pas une image trop grosse alors redimensiones là (ya un post pour ça)



[jmi-x]

par contre tu devrais etre dans la section flipper electronique



[David]

J'ai déplacé le sujet

J'ai donc vu sur le mail d'RP une partie de la carte afficheur

OUi pour être sur il faut déjà vérifier les tensions d'alimentations
Surtout les fusibles dans la caisse, si un n'est pas HS

En tous cas il te faut un multimètre

Tu m'as aussi parlé de changer le condensateur, ce dernier le 2900 µF n'est la cause de ton soucis

Tu as aussi tout le jeu qui fonctionne ?
Si oui ce n'est qu'un soucis de haute tension sur la carte de régulation

PS> cette alimentation est hyper fiable et à vécu déjà 30 ans, ne mets pas une remplaçante, elle est très solide et super facile à dépanner on dira. Conserve celle ci car elle est super solide



[flash-bat]

Bonjour
Merci à tous pour vos messages.
Le jeu fonctionne à merveille sauf les afficheurs.
J'ai contacté la personne qui m'a céder le buck rogers.
Il a une carte d'alim ( d'origine ) et viens demain pour la changer.
Nous verrons bien à ce moment là.
De toute façon je vais confier cette carte à David pour réparation et vous tiens informé en espérant que ça fonctionne avec cette nouvelle carte.
En tous cas encore merci à vous tous pour vos réponses et conseils rapides.
Sans ce forum je n'aurais pas pu me dépatouiller.
A bientôt



[flash-bat]

test des tensions
mutimètre sur 200 en continu
entre 1 et 5
sur 60 v = 12.69
entre 3 et 5
sur 42 v = 0.39
quelqu'un peut me dire pourquoi les valeurs sont si faibles?
merci



[LB45]

Bonjour ,
Debranche le connecteur A2J3 de ton alimentation , et refais la mesure pour voir sur les mêmes points.
On saura si c'est l'alim ou autre chose !



[David]

C'est ce que je te disais

La partie régulation est HS pour la haute tension

Ce qui explique que tu n’aies pas les afficheurs qui fonctionnent



[flash-bat]

Oui, merci LB 45, je vais reprendre les mesures comme tu dis.
Merci David pour ton diagnostic qui semble être le bon dpuis le début!!!!
A quoi ressemble la partie régulation?
Se trouve t'elle sur cette même carte ou après la connection A2j3? ou avant A2j1?
Quelle est la (ou les) pièces défectueuses?
Est ce que je prends des risques en reconnectant la nouvelle carte ( origine) en attendant la réparation de celle-ci?
Car si le problème est avant la carte j'ai toutes les chances de la cramer et si il est après ça ne sert à rien!!



[flash-bat]

Au fait, j'ai constater que le support de la carte était relativement chaud, est-ce bien normal?
