Williams T2 > Problème test lampes par zone

[Bat968]

Salut

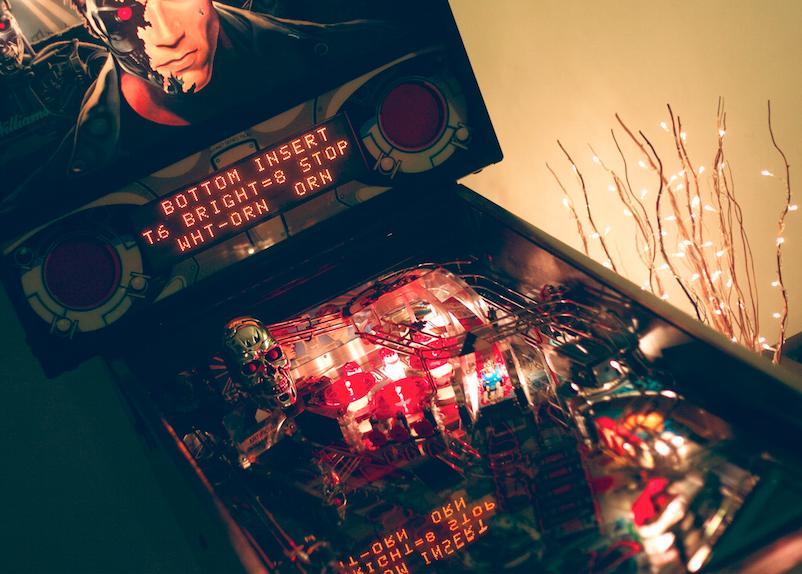

J'ai un souci étrange Quand je teste les lampes par zones j'ai un souci sur deux zones : le 'bottom insert' allume aussi le coté droit du playfield, et le 'right playfield' du coup reste éteint...
Cela ne dérange pas le jeu, tout est ok pendant une partie. Enfin, j'ai rien remarqué...

Une idée? Ca vous est déjà arrivé?... :s

Merci



[Bat968]

Ca ne vous dit rien?
Comment sont gérés ces 'tests'? J'aurai inversé une connectique? Ca me parait impossible car le flip fonctionne nickel...



[David]

Hey attend un peu les réponses
Pas d'UP avant 5 jours ...

Il faudrait que tu ouvres le fronton

Que tu nous montre la zone de la carte driver, en bas à gauche
De plus pense déjà à vérifier les 5 fusibles des General Illumination (tester)



[Bat968]

Oups sorry. :s

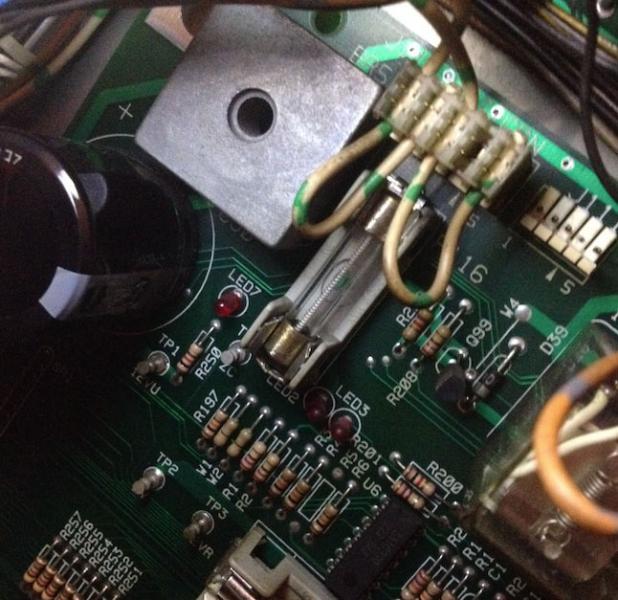

Merci pour ton retour je prend des photos de la carte driver.

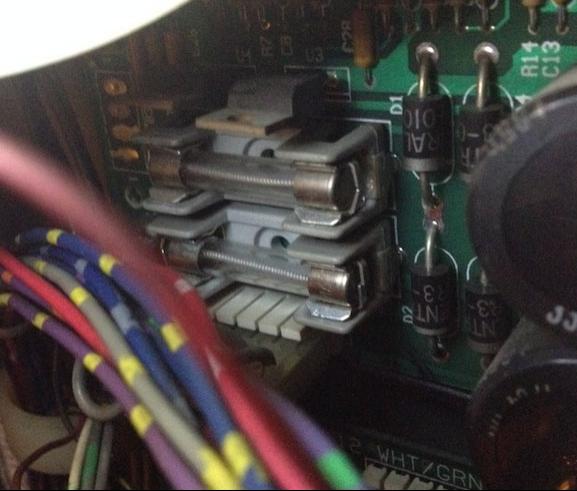

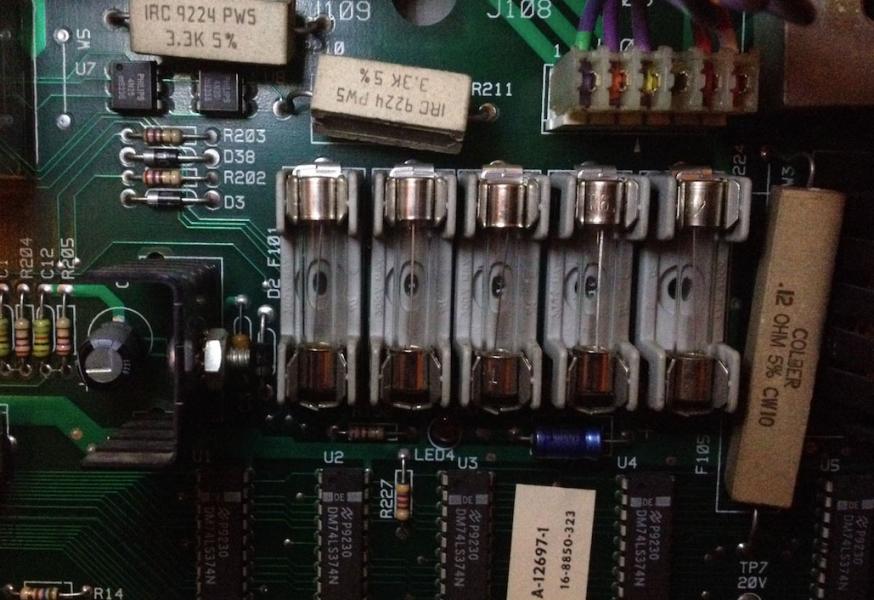

J'ai testé tous les fusibles qu'il y a dans le fronton, tout semble ok, même si un fusible est bizarre visuellement.
Je poste toutes les photos juste après ce message.



[Bat968]



[Bat968]



[David]

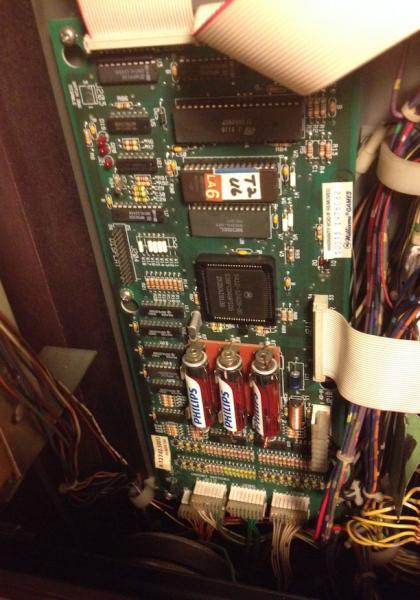

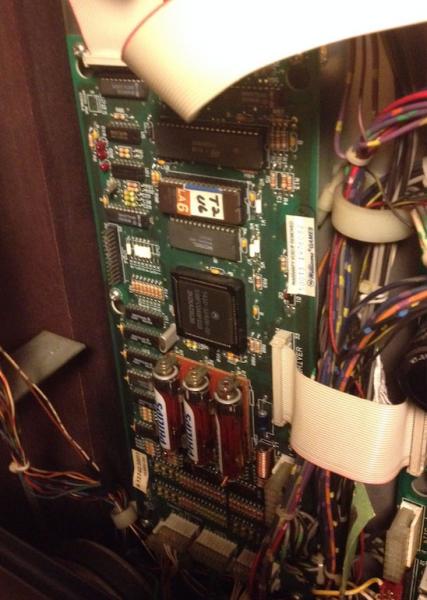

Tu as fait photo de la cpu et une partie de la driver

La driver c'est la toute grande !
Et je te disais de prendre photo en bas ! A Gauche



[Bat968]

Argh le boulet. Je refais ça!

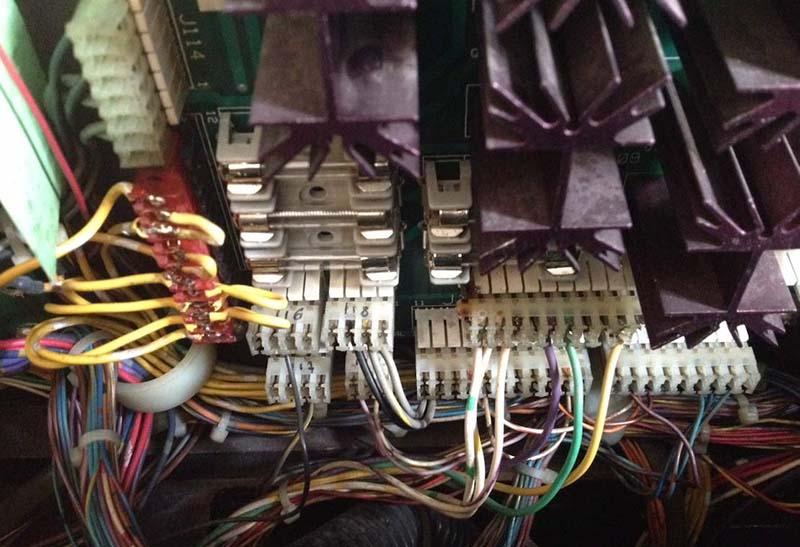

[Bat968]

Vous arrivez à voir qqchose?

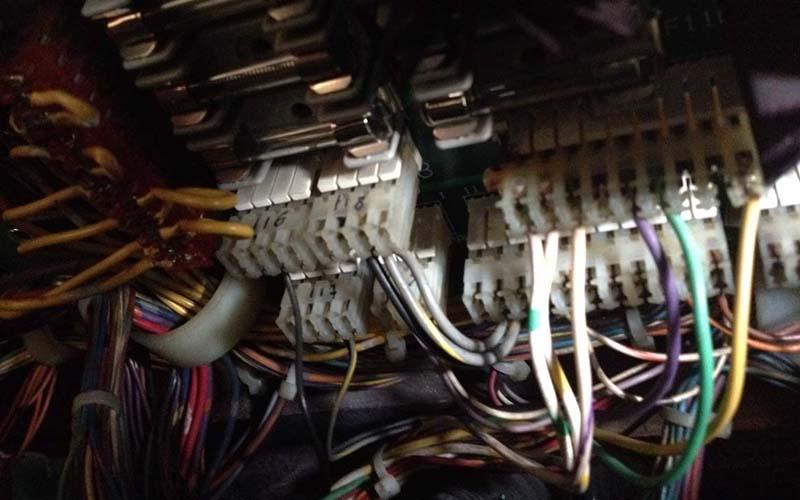

Y'a le connecteur rouge en bas qui semble avoir été bricolé, cela pourrait venir de ça?



[Znox]

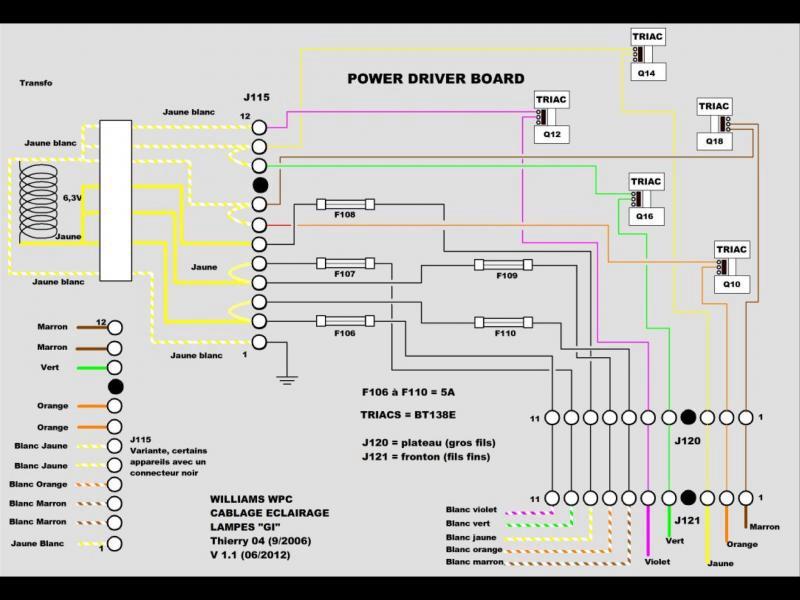

C'est J115, il faudrait votre sur le schéma a quoi il correspond...



[Znox]

Ce connecteur est bien lié a l'éclairage,

Si ca peux t'aider!!!



[Bat968]

Ok merci je vais tenter de vérifier les branchements de ce connecteur.



[David]

Plus à chercher

C'est tout vu

Quelqu'un à fait les connecteurs avec des auto dénudant et a soudé les fils dessus

Tu as les connecteurs J115, J120 et J121 femelle à refaire

Direction le changement et commande des connecteurs :

11 voies, molex, femelle 0.156 pouce 2 pcs
12 voies, molex, femelle 0.156 pouce
3 clef pour détromper 0.156 pouce
30 cosses Trifrurcon 0.156 pouce

Mais cela n'est peut être pas tout

Sort les connecteurs existant et montre nous l'état des mâles



[Bat968]

Oulà ça devient plus compliqué là... Tout fonctionne à part le pb dans le menu test, tu préconises néanmoins de changer le connecteur rouge c'est ça?

Tu as un lien pour les 'clef pour détromper' ?
Tout se commande sur RP?

Je prend une photo des connecteurs males ce soir.
Merci



[David]

Oui voyons les mâles avant ...



[Bat968]

J'oublie pas la photo des broches mâles mais je souhaite parler d'un autre souci...

Le haut du fronton 'top insert' dans le menu test, ne s'allume pas.
Les lampes sont bonnes j'ai interverti.

Tout le haut, qui fonctionnait avant, reste inactif... Snif, j'avais tout remonté je pensais avoir fini! (sauf pour la résistance pour le canon qui arrive semaine prochaine)

J'ai tripoté les connecteurs de la carte driver, rien n'y fait.



[Bat968]

AHHH je craque.
J'ai rebougé plus précisément le connecteur rouge qui a été bricolé et bingo, ça se rallume...

T'as raison (j'en doutais pas!) David, c'est de la daube faut le refaire!

Si tu peux m'expliquer avec un peu plus de détails la manip' stp... En fait j'ai pas compris pk tu as mis 'commander plusieurs connecteurs' car il n'y a qu'un seul rouge bricolé non?



[David]

Suit mes conseils, je dirai là aveuglement ... Je sais de quoi je parle fait confiance



[Bat968]

Ok je commanderai les pièces sur RP (je suppose qu'elles sont dispo?).

Par contre je crois que je vais attendre un peu avant de démonter. Je fais une soirée avec des potes le 22 et j'ai envie qu'il fonctionne d'ici là. ;P



[David]

Dès que tu peux mettre au panier ... tu l'auras ... sauf si erreur rarissime de ma part ou site .
