Question White Water - Circuit de bobine non fonctionnel

[ZoomZooma]

Hello tout le monde,

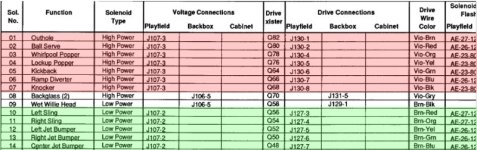

Sur mon White Water j'ai un problème avec tout un circuit de bobines. Les bobines de 1 à 8. Le circuit dit "High Power Solenoid Circuit" (en rouge ci-desssous)
Le circuit Low Power avec les bobines de 10 à 14 fonctionne bien. (en vert ci-dessous)
Pour info :
- le fusible F105 est OK
- il y'a bien de la continuités entre les bornes du J130 et les bobines respectives
- J'ai 105V sur la pinoche 3 mâle de J107 (ca me parait beaucoup, si j'ai bien compris je devrais avoir 50V)
- Mais j'ai aussi 105V sur la pinoche 2 mâle de la J107 qui alimente le circuit LOW POWER SOLENOID

Avez-vous des idées de ce qui pourrait clocher ? des tests à faire ?

D'avance merci pour votre aide








Saïmon



[David]

Soit la nappe entre Cpu et Driver

Soit la driver à dépanner

Là il se peut qu'il y ait un défaut de commande de la bascule (TTl 74LS374) et ou pire
Dur à dire

Tout ce que je peux dire, c'est touche pas à la carte car là les pistes sont des vrais cheveux !
