Resolu Transistors+ État Driver Time Line

[TONYTO]

Bjr/Bsr

Penchons nous sur la Driver svp...

Je suis entrain de la reprendre... bien brûlée... certaines pistes arrachées... 1 broche du Q64 qui ne tient que de façon mécanique... même pas soudée mais qui fait contact qd même grâce à l effet ressort ! En rouge sur photo

Pins des connectiques encore poncés a rouge , a certains endroits...c est tellement plus joli !!!.. ..

Hormis cela...qui n est déjà pas mal...+ Fiabilisations des masses a faire...

Quelques soucis m interpellent aux niveaux transistor..
En jaune sur photo

Q21 (MPS-U45 d origine) est un MPS-A13 maintenant...a changer évidemment...

Q53-59-60 (2N6043 d origine) sont maintenant respectivement deux SE9300 et en Q60 un TIP122 !!!
Je mets en Q60 l adéquat un 2N6043 !

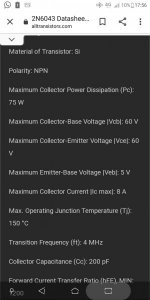

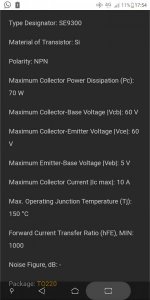

Est ce que ce SE9300 peut être un équivalent à ce 2N6043 ?
J en doute...


Merci de vos réponses !


Et spéciale dédicace à ce type qui mets un beau OK au marqueur ( en vert sur photo...)

PT'1...Je t attrappe toi....je te fou dans le broyeur à branche... Pffff...
Tu me dois une livraison RP ! Je te la ferais payer... tkt...
Et si tu lis ce message...
C 'est le manœuvre confirmé TONYTO qui reprend ton job...
Toutes mes félicitations !

A tout les autres ..
A + bonne bille..



[David]

2N6043 ce que Gottlieb à mis après les sys1 un bon transistor ce dernier



[TONYTO]

Oui...je les change d office en 2N6043!



[TONYTO]

10 transistors , R59 qui a eu chaud...
Tas de pistes /rivets arrachés..
Pistes qui n inspirent pas confiance..
Charbon diverses...coke de minerai... goudronnage...

Bon job !!

Mais surtout le OK disparu...!!!
A noter que son marqueur rouge et ses solvants/encres ont réussi à corroder la résine verte de l électronique... belle estampille !
Grosse Taube de Blaireau......
En fan...voili voilou...


A+ bonne bille...



[David]

Manque les oeillets des vis des transistors
Faudra refaire cela soit avec un rivet laiton, soit une cosse pour transistor
Faudra durcir le circuit (grillé marron noir) avec de la cyanoacrylate



[TONYTO]

Certaines pistes POURRRITTES !
Rechargées pour certaines.. supprimées pour d'autres...
Les 3 2N3055 sont déjà montés..
Ça avance bien... manque une commande RP et ça devrait rouler !



[David]

Rajoute une bouteille une suffit pas



[TONYTO]

Faut être sage et gentil mon enfant !
Et surtout être discret...ça sera un secret...



[David]

Sage qui ça TOI
Impossible



[TONYTO]

Bjr/Bsr

Driver terminée !
Pas trop mal rattrapée !
Manquait plein de rivets traversants !
Psssss

Face visible correcte !
Face de dos... BAGDAD !!!
Toutes les continuités sont rétablies...
Boulot passable... plus difficile que je pensais... surtout sur les mpsu-45..
On va voir lors des tests.
Je suis qd même confiant.



Le chef va me scalper !!!

A+ bonne bille !



[Christophe.V]

Bin, moi je trouve pas mal, a part le fil blanc un peu gros. Les pistes sont biens.



[FrançoisP]

D'accord avec Christophe, plutôt convainquant, pense pas que j'aurais fait mieux



[David]

Fil rigide cuivré
Dénudage
Etamage
Nettoyage
Mise en place
Collage cyanoacrilate
Et cela évite les fils bleus

Pour les masses oui un peu gros et possiblement inutile si tu as refait les connecteurs du jeu

Pour les transistors, la cosse est mieux en dessous mais laisse tel quel maintenant
Cela va le faire et c'est mieux qu'avant clairement



[FrançoisP]

Dit moi David, quand tu met : Fil rigide cuivré, ce serait quoi comme section



[TONYTO]

Les fils bleu et gris sont des rigides d anciennes ligne téléphonique ( 8 fils )
J ai été emmerdé pour souder /recharger les pistes !
Plus d etamage sur celle ci et cuivre cassant et noirci par la chaleur ( dénaturé)
Brossage/ ponçage/ grattage/ nettoyage a l alcool n'y changeait rien !
Merci a tous...! L envers m a posé soucis !
A + bonne bille



[FrançoisP]

Bon, quand tu la remettra dans le fronton, on fera comme-ci on avait rien vu



[TONYTO]

Le fil blanc est un fil pour le son en 1mm... surdimensionné au niveau isolation...certe !



[FrançoisP]

Mais ce fil blanc, C'est pour fiabiliser ou tes pistes de masses étaient Hs (sur ta première photo, ça a l'air bien)



[David]

Les fils bleu et gris sont des rigides d anciennes ligne téléphonique ( 8 fils )

Très bien ce fil comme les fils réseaux d'ailleurs
C'est celui là (type on va dire) que je dénude etc ...



[David]

Le fil blanc est un fil pour le son en 1mm

Pour le son ?
