Resolu Transistor de flasher qui grillent les uns après les autres sur ROAD SHOW

[Cyril]

Bonjour
Comme dit dans le titre, j’ai un soucie sur mon road show, je dois avoir environ tous les 2/3 semaines un flasher qui d’un coup reste allumé (symptôme du transistor qui a lâché).

Pouvez-vous m’aider à comprendre :
1ere question, ou sont situés ces transistor sur la driver ?
2eme question, pourquoi ils grillent tous successivement ? Vieillesse des transistors ou mauvaise tension ? Ou un pur hasard ?

Merci pour vos lumières



[mgm]

Bonjour,
Quand tu dis tous, c'est combien au juste ???
Bonne journée



[Cyril]

La on est rendu à 3 transistor de flasher grillé en plus d’un mois



[vivien18]

La on est rendu à 3 transistor de flasher grillé en plus d’un mois

AHHHH c'est David qui va être content car tu va être un bon client

première chose trouve le manuel !
2sio dit nous quelle flash reste allumé



[Cyril]

Ceux là :



[vivien18]

Ça dit quoi en test



[Cyril]

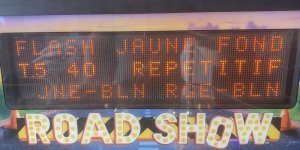

voici en détail :



[Cyril]

J’ai enlevé les ampoules, car si je les laisse elles restent allumées et font fondre les dômes.
Ça me donne quoi de plus si je remet les ampoules et que je vais en mode « test flash « ?



[vivien18]

Voir la pièce jointe 40515



[Cyril]

Voir la pièce jointe 40515

Quand je clic ça m’envoie la :



[vivien18]

J'ai du encore faire une connerie



[Philippe91]

bonjour,
sa me dit la meme chose
@++



[Cyril]

voici en détail :
Voir la pièce jointe 40511
Voir la pièce jointe 40512
Voir la pièce jointe 40513
Voir la pièce jointe 40514

Donc je reprend:
J’ai fini par trouver sur les docs :
En jaune mes flasher HS
Q10 / Q13 / Q15 / Q16


Pour Q13 et Q15 :
Transistor 2N5401 PNP
(Si quelqu’un peut me confirmer ?)

Par contre pour Q10 et Q16, il y en a plusieurs sur la power Driver,
(En bleu ci dessous) :


C’est lequel ?????



[David]

J'ai du encore faire une connerie

ah bon ...



[David]

Donc je reprend:
J’ai fini par trouver sur les docs :
En jaune mes flasher HS
Q10 / Q13 / Q15 / Q16
Voir la pièce jointe 40517

Pour Q13 et Q15 :
Transistor 2N5401 PNP
(Si quelqu’un peut me confirmer ?)

Par contre pour Q10 et Q16, il y en a plusieurs sur la power Driver,
(En bleu ci dessous) :

Voir la pièce jointe 40518
C’est lequel ?????

Non non les BT138 sont les commandes des GI

Dis moi tes lampes là .... cela sont des LAIDES ?.??? ou de vraies ampoules ?
Il faut déjà commencer par me dire cela

Autre chose, au fronton, as tu vérifié le +20V ?
Vérifie cela pas que la tension sont anormalement haute (genre mixage des fils d'arrivées ou alors interrrupteur de porte qui est HS et mixe le 70V avec)

Il est anormal et totalement illogique que des transistors grillent comme cela et en série
Donc a voir

Pour ton info ce qui s'occupe des flashs est là



Partie LOW POWER
Que des TIP102 et 2N4403



[Cyril]

Beau foirage sur ma recherche! Enfin… à 50% ! Trouvé les bons numéro de transistors, mais pas sur la bonne carte

Donc, non se ne sont pas des LED, c’est bien du filament 12v.

J’ai vérifié TP7 20v:
Ça me donne : 22,45 VDC

Trop haut ??



[Cyril]

Je viens de remplacer Q10, celui de la blasting zone, et malheureusement après remontage il reste encore allumé en permanence, alors qu’après avoir remplacé Q13, les flashers de back yellow re fonctionne correctement…

J’y comprends rien…. Ça peux venir de quoi d’autres ??



[vivien18]

les ampoules
il te faut des #906

Ampoules RP906

Ampoules RP906 Ampoules Boite de 10 ampoules RP 906

www.restorpinball.com



[David]

Je viens de remplacer Q10, celui de la blasting zone, et malheureusement après remontage il reste encore allumé en permanence, alors qu’après avoir remplacé Q13, les flashers de back yellow re fonctionne correctement…

J’y comprends rien…. Ça peux venir de quoi d’autres ??

Soit la nappe est HS, soit la carte là sera à dépanner, le CI est possiblement HS

Attention si le TIP102 est HS il arrive souvent que le driver le soit aussi avec une ou deux résistances des fois



[Cyril]

bon c’est rentré dans l’ordre, probablement un coup de bol, j’ai regardé sur le schéma la ligne du flasher « blast Zone » j’avais remplacé Q10 mais ça n’avait rien changé, j’ai vu qui y avait un autre transistor, le Q3 (2N4403), je l’ai remplacé pour essayer, et du coup ça re-fonctionne…

Mais ça me dit pas pourquoi ils ont lâché en série d’intervalle de 2/3 semaines.?

@David, tu m’a demandé de mesurer mon 20v, j’ai trouvé 22,45v ce serait pas la cause? Pas trop haut ?
