Resolu Transfo raven

[vivien18]

Salut a tous.
Petite question du soir:
Bibi va til dans un raven?


Merci d'avance



[FrançoisP]

Moi je dirais que oui, c'est m'a l'air de ceux pour sys 80B, tu l'as trouvé dans quoi ?



[vivien18]

Arena



[FrançoisP]

A priori, c'est les même, il était en fonctionnement dans l'arena ?



[vivien18]

Aucune idée



[FrançoisP]

Va donc falloir tout de même contrôler l'ensemble....tensions, pont de diodes, condo, connecteurs....tu connais la suite



[vivien18]

J'ai jamais fait ça



[FrançoisP]

Bah, suis les articles sur les sys 80B



[vivien18]

Je sais pas lire



[David]

Normalement compatible
SEULE chose qui m'est arrivée, un transformateur (bloc complet comme ici) avait des broches rondes pour les masses et l'autre des broches 0.156 pouce
A voir



[vivien18]

Normalement compatible
SEULE chose qui m'est arrivée, un transformateur (bloc complet comme ici) avait des broches rondes pour les masses et l'autre des broches 0.156 pouce
A voir

Oui pareil ici donc ont refait les broche en tri fur con
Mon doute était sur le nombre de fuse enfaîte...
Sur le Genesis 6fuse
Et sur celui la, 7 support de fusible

Donc j'ai eu un doute



[David]



[David]

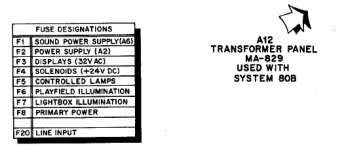

F20 et F7 sont les deux ronds noirs (supports)
Les autres sur le bloc vissés les gris et comme tu le vois sur le schéma du Raven, 6 et pas plus



[David]

Celui que tu as à une différence minime mais mieux
Protection des filaments de chauffe des afficheurs, F9 et F9A



[vivien18]

Voir la pièce jointe 33994

F20 et F7 sont les deux ronds noirs (supports)
Les autres sur le bloc vissés les gris et comme tu le vois sur le schéma du Raven, 6 et pas plus

Doucement david
Tu ma perdu...
Donc il est au top se transfo
Allez hop en place je suis sur qu'il est fonctionnel



[vivien18]

Ont peu clôturer transfo ok
Merci



[FrançoisP]



[David]

Affaire classée alors

ps> flute rien n'a fumé



[vivien18]

Affaire classée alors

ps> flute rien n'a fumé

Euh !!!! ça fume
j'ai un souci...
J'avais 1 fil coupé a 20cm de la sorti 14 du transfo, et un autre de la même couleur qui sort d'un toron, je relie ces 2 fils et la sa fume pas mal.
à l'endroit ou les fils se touche ça chauffe vraiment le fil devient rouge casi instantané.
je défait mon raccord de fil je remet le flipp en route et pas de GI je fait toucher les fils et ça s'illumine.
autres info ça grogne s'evere pas loin du transfo.
Voici une première photo des fil :

et je crois que ça ronfle vers le dernier pont de diode a droite sur le bloc transfo(transfo posé dans la caisse)



[FrançoisP]

C'est quel couleur ce fil....qui vient de quel toron.... ça passe par un fusible ?
