testeur de lampes bally/stern

[jmi-x]

un petit montage qui permet de savoir si la panne vient du cablage/support/lampe ou de la carte

je viens de le tester sur l etabli, c est pas mal



[jmi-x]

oooops!!

donc on a le numero de pin et le transistor correspondant pour chaque connecteur J1 J2 ou J3



[Couin]

Sympa , c'est ta réalisation ?



[jmi-x]

oui mais le schema n est pas de moi
en fait c est tout simple
un bargraph a led une esistance et tu mets ça sur le connecteur
t alimente en 5V

j ais aussi fait la commande manuelle des lampes
comme ça tu peus verifier sur l etabli



[jmi-x]

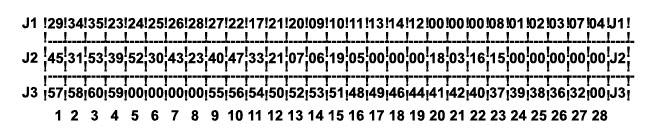

le tableau des pin et transistors correspondants suivant le connecteur
a coller sur le bargraph



[David]

Marchera pas ce truc

Désolé de le dire mais le courant des Thyristors sont pas suffisants
Cela donnera une mauvaise information



[jmi-x]

Il faudrait une charge fictive?
Je sais qu un ricain en a fait avec
Mais je n ais pas vu le montage terminé
Et mon niveau en electronique edt pas terrible
Quoi mettre ?



[David]

Il faut une charge oui



[jmi-x]

Il faut une charge oui

et....................?

un indice?



[jmi-x]

comment faire? je cherches partout mais je ne trouve pas de solutions....



[Ninnin]

Led (quoi que...); résistance (attention à la puissance à dissiper selon la valeur choisie ! mais solution la - chère) etc...
Ça me rappelle les alim à découpage auxquelles il fallait une charge au cul sinon tu avais rien au multimètre
Mais où est ma jeunesse :-/ (le premier qui me dit "DTC" je le ...... mouahahahahahahah !!! )



[jmi-x]

Led (quoi que...); résistance (attention à la puissance à dissiper selon la valeur choisie ! mais solution la - chère) etc...
Ça me rappelle les alim à découpage auxquelles il fallait une charge au cul sinon tu avais rien au multimètre
Mais où est ma jeunesse :-/ (le premier qui me dit "DTC" je le ...... mouahahahahahahah !!! )

resistance oui a savoir que l ampoule dorigine consomme 0.9W



[jmi-x]

tension:6.3V courant 0.15A puissance0.94W

donc si on applique la loi d Ohm

on a R=U/I soit 6.3/0.15= 42 Ohm



[David]

Néné

6.3V 0.25 Amp les RP44

Mais 0.15 suffit à bien commander le Thyristor

Tu mets une 56 Ohms en 1W et cela ira



[jmi-x]

Néné

6.3V 0.25 Amp les RP44

Mais 0.15 suffit à bien commander le Thyristor

Tu mets une 56 Ohms en 1W et cela ira

merci!!
