test transistor Q26 et Q95 Shadow

[pezize]

Bonsoir,

J'ai la colonne 4 des lampes qui ne fonctionne plus. Ca a commencé par scintiller pour refonctionner et maintenant plus rien. Le fil sur J 138-4 (et non J 137-4 comme indiqué dans le tableau... ils font des pièges en plus sur la doc ) est bien connecté. Me reste donc le transistor Q95 a testé si je ne fais pas fausse route.
Comme je dois depuis longtemps tester Q26 pour une cible, je vais donc démonter la carte et me lancer...

Le manuel indique Q95 tip 107 et Q26 tip 102 et j'ai lu sur l'article de David "comment tester..." qu'il fallait savoir si c'est un transistor NPN ou PNP afin de savoir si c'est le rouge ou le noir qui est à la base.
Donc voilà mes interrogations :
- Q95 est NPN ? Q26 est NPN ?
- quelle broche est le collecteur, l’émetteur et le récepteur pour Q95 et 26 ?
- quelles sont les chiffres que je devrai lire pour que les mesures soient bonnes ?
- en imaginant que je tremble plus que la normal (et je vais trembler car je vais avoir les miquettes de la boulette), y a t-il un risque pour le transistor ou autre si je me plante de broche, de sens ?

C'est un peu long désolé, mais comme je ne comprends pas ce que je fais, forcément je ne sais pas non plus m'exprimer simplement.
Merci pour vos réponses détaillées, bon week-end et que ça claque...(vu la météo, les flippers vont tourner !)

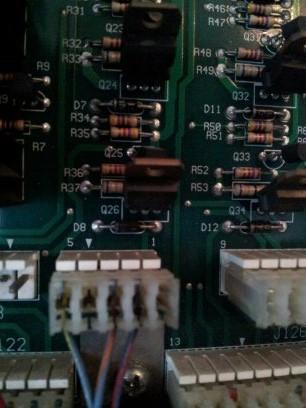

Ps : je joins une photo du fameux Q26 pour que vous voyez dans quel sens il est...



[David]

La partie que tu montres là, est la partie Low Power Solenoid ou alors Flash !!!

Rien à voir avec les lampes commandées.

PRécise nous quelles sont les lampes en défaut.
Flashs ou Insert et ou le nom de celles ci.



[pezize]

Oui effectivement, le transistor en photo est celui de la bobine qui fait remonter la cible pour accéder au mini-plateau le fameux Q26 (enfin si je ne me trompe pas). Je l'ai mis en photo car les deux (Q26 et Q95) sont soudés, montés à l'identique sur la carte.
Celui pour les ampoules d'insert est le Q95, qui commande les lampes 41 à 48.

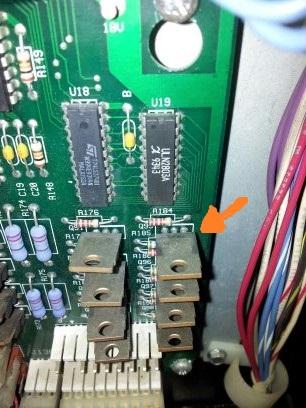

Le transistor

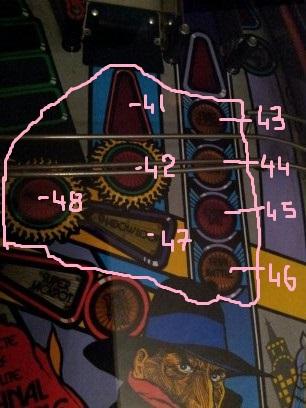

les ampoules

merci.



[David]

POur les transistors c'est bien cela si je ne m'abuse

J'ai pas eu le temps d'éplucher le manuel



[pezize]

J'ai pas eu le temps d'éplucher le manuel

Ben c'est pas grave, j'ai à m'occuper de toute façon, j'ai démonté le plateau du white water pour lui faire une petite toilette... Le démontage c'est bien passé, on verra bien pour remonter tout le fatras...marrto

Pour revenir au test et questions que je me pose pour Q26 et 95, peut-être n'es-tu la seule âme charitable à pouvoir m'aider



[David]

Mais le test, tu as mon article sur les tests de diodes et transistors

Pourquoi ne le lis tu pas, et ne le mets tu pas en application ?



[pezize]

Je l'ai bien lu, en revanche je ne sais pas reconnaître un PNP d'un NPN, reconnaître la broche émettrice, réceptrice et collectrice et enfin les valeurs théoriques pour que je puisse les comparer avec les valeurs que je lirai. Ton exemple parle de 0,6 v, je ne pense pas que tous les transitors donnent ça.De plus, tu dis qu'on ne peut pas réaliser de test type, ça veut dire qu'il a un sens, mais je comprends aussi qu'il y a risque d'endommagement, qu'il ne faut pas se tromper.



[David]

Quasis tous les transistors donnent ces valeurs là
Seulement certain Darlington c'est un peu différent

Si tu test HORS TENSION, carte déposée, cela ne pose pas de soucis
