Question Test lampes fronton Star Trek The New Generation

boutss

Membres
Membre FF
Bonjour,

Savez-vous s'il est possible de tester unitairement les lampes du fronton star trek the new géération avec le mode test ?
Car j'y arrive pour les lampes du plateau mais pas pour le fronton.

Merci à vous.
Boutss

Ps : J'ai compris chef ! Une question un post, pas de mutualisation !! :)
Pss : Et pas d'acronyme !
Psss : Et je suis tout à fait d'accord, l'important c'est d'avoir une base de connaissance la plus claire possible.

Dans le fronton du STTNG, c'est de la GI fixe et des flash, aucune lampe commandé, donc tu pourra tester les flash, mais pas les autres qui doivent être allumé en permanence. Si c'est pas le cas, culot ou ampoule à checker, s'il y en à plusieurs, probablement un souci dans la connectique, vérifier le connecteur GI du fronton (j'ai pas la réf en tête) et ses câbles.

Ah ok, aucune lampe commandée, cela explique.
Oui je n'avais pas précisé, j'avais bien réussi à tester les flash.
Je vais vérifier cela ce soir ! Merci Thierry.

Car j'y arrive pour les lampes du plateau mais pas pour le fronton.

OUi tu peux
Mode Test, General Illumination, sans doute la boucle 4 ou 5 j'sais plus

Sinon les autres lampes sont des FLASH, et là encore tu peux les tester

Mode test, FLASH :)

Et OUALA

Raté

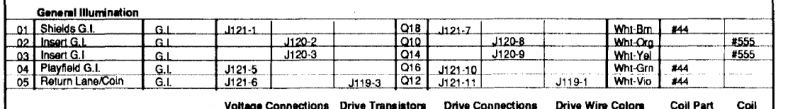

Boucle 2 et 3 Insert GI, d'ailleurs que des 555

Alors après vérification c’est Gi insert 1 complet qui ne fonctionne pas.
c’est le câble orange et blanc qui relie toutes les ampoules.
pour l’exemple j’ai mis le insert 2 qui fonctionne.
je n’ai pas réussi à suivre le cable jusqu’au tableau...
je re Regarderais.


Deux choses possibles ici

Fusibles sur la carte driver
Connecteur GI HS cramés
Donc photo de la carte driver en bas à gauche

Je check ca demain chef + photo !

J’ai failli à ma mission...
J’ai bossé jusqu’à 20h, ça m’arrive jamais lol et ensuite j’ai refait un câble ethernet et j’ai pas eu le temps et le courage de me remettre sur le flipper !
Pas bien !! Demain dans la journée je prendrais le temps.

Le F107 est bizarre !

on voit suffisamment ?

Le verre du fusible F107 tourne sur lui-même ?!

Je pense qu’il est foutu lol.
en le retirant il était en deux partie lol.
y a une astuce pour retirer un fusible ?
J’ai galéré à mort lol !

Ce qui est bizarre c’est le f107 c’est white Green alors que je disais que c’était plutôt white orange F109 du coup...
Et aussi ils sont sensés être identique mais en les regardant comme cela pas du tout !!


Tu as les deux connecteurs des GI HS

A refaire sans faute J120 et J121

Donc prépare ta commande :

Pince à sertir
Cosses 0.156 pouce Tirfurcon
Corps femelle vierge 11 voies 0.156 pouce
Clef pour détromper 0.156 pouce

Je me doutais de tout cela avec ce que tu as raconté au dessus

Ça marche chef !
Fusibles aussi alors ?
Merci ✌️

Je fais la commande de suite ! :D
Les fusibles c'est bien les grands ?
5A sûr, 220V sûr, SB (retardé) sûr, taille je pense ^^

OUi c'est bon
Tu as fait comme à la charcuterie, tu as pris un amortissement ..... de connecteurs 0.1 pouce :p

Oui je me suis dit que je pourrais éventuellement faire une petite réparation sans faire de commande ! ;)
Je fais une petite réserve mais je ne suis pas assez spécialiste pour savoir ce qu’il faut !! ;)
