Question Tensions sur Superman Atari 1978

[Duchemic]

Bonjour à tous
Bonne et heureuse année 2021.
À nouvelle année.. nouvelle envie et en priorité remettre en état mon bon vieux superman Atari qui est en sommeil depuis plusieurs années après quelques tentatives de remise en route infructueuses.
Depuis il y a eu des avancées.
Grace à votre aide remise en état du plateau, remise en route de la CPU grâce à un américain...
Reste à fiabiliser car reset intempestifs et panne des afficheurs.
Prises de tension sur la carte alimentation et quelques questions.
5 volts —) ok a 4,96 volts
12 volts —) ok a 13,5 volts
50 volts —) ok a 52/55 volts
7 volts —) Non car 2,05 volts
6,3 volts VAC —) Non car ou 13.7 VDC ou -13,7 VDC
Une idée où est ce que ne sais pas prendre les tensions?
Est ce que cela peut expliquer la panne de tous les afficheurs et le reset intempestif ?
Merci de vos éclairages
Bon week end .



[David]

Voilà bien un jeu ou je n'ai jamais eu l'occasion d'y mettre les mains dedans

Ta tension VAC est pour l'éclairage général
Cela se mesure avec le multimètre en mode VAC aussi et non sur les fusibles ...
Sur les arrivées ou lampes
Mais je pense que ton éclairage général marche

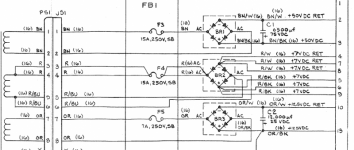

Celle ci qui est notée +7 VDC ?



Teste ton fusible et sinon ton pont de diodes



[David]

A ce que je vois le +7 ne sert pas ... faudra éplucher plus loin que je confirme cela à un autre moment

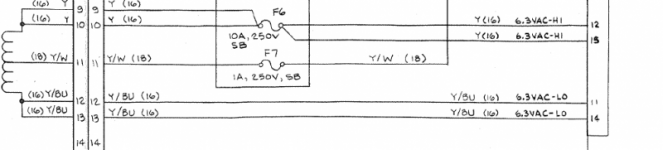

En tous cas ici il te faut bien le 6.3V pour les tubes, oui



[Duchemic]

Voir la pièce jointe 31146

A ce que je vois le +7 ne sert pas ... faudra éplucher plus loin que je confirme cela à un autre moment

En tous cas ici il te faut bien le 6.3V pour les tubes, oui

Hello David
Merci pour ces précisions et bonne année 2021.
C’est donc une première pour toi ce jeu!!!
Il est sympa à jouer mais sans les afficheurs c’est moins fun
Déjà une bonne nouvelle si me 7 volts ne sert à rien puisque je n’arrive pas à l’avoir.
Quand tu dis que le 6,3 volts sert pour les tubes ...tu parles des afficheurs?
Comme je n’ai pas le 6,3 est ce c’est une raison pour le non fonctionnement de tous les afficheurs?
J’ai vérifié les fusibles et ils sont bons en revanche j’ai un doute sur la continuité d’un des supports.
C’est le 2ème en partant de la droite mais je ne sais pas quel circuit il alimente.
Merci de tes lumières.



[David]

Quand tu dis que le 6,3 volts sert pour les tubes ...tu parles des afficheurs?

Oui les tubes Futaba



[David]

Bin pour tes fusibles

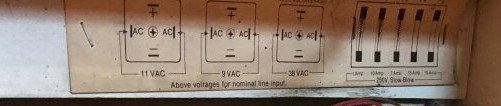

Regarde ta photos en haut à droite
C'est notifié juste au dessus ! Ou alors ce ne sont pas tes photos et tu n'as plus la petit carte cartonnée au dessus ?



[David]

Là



[Duchemic]

Bin pour tes fusibles

Regarde ta photos en haut à droite
C'est notifié juste au dessus ! Ou alors ce ne sont pas tes photos et tu n'as plus la petit carte cartonnée au dessus ?

Merci David
Oui ce sont bien les photos de mon jeu et j’ai bien l’étiquette cartonnée
C’est juste que je ne sais pas quelle ligne de fusible alimente les afficheurs.
Faut dire que je ne suis pas très douée pour la lecture des schémas mais grâce à ton aide je progresse
Deman je teste les 3 ponts de diodes et je regarde le support de fusibles qui me semble limite car le fusible est bien bon. A priori le F4 sur le schéma.
A ton avis c’est celui qui alimente les afficheurs via le BR2?
C’est de ce côté que je devrai chercher ?
Bonne soirée



[David]

Je pense F7

Mais faut vérifier



[Duchemic]

Voir la pièce jointe 31244
Je pense F7

Mais faut vérifier

Merci David et je pense que tu as raison car c’est un fusible qui avait déjà sauté et que j’ai changé.
Malheureusement cela n’a pas remis en route les afficheurs.
C’est quand même étonnant car tous fonctionnaient et maintenant plus aucun.
Si ce n’est pas le fusible ...le pont de diode?



[David]

faudra tester tout cela
Regarde aussi ta connectique
Plus je ne suis pas trop en clin, mais bon on essaye là carte j'ai pas eu d'Atari en mains



[Duchemic]

faudra tester tout cela
Regarde aussi ta connectique
Plus je ne suis pas trop en clin, mais bon on essaye là carte j'ai pas eu d'Atari en mains

Merci David
Je sais ce qu’il me reste à faire le week-end prochain
Vraiment curieux quand même que tous les afficheurs se soient coupés en même temps.
Je vérifie les connecteurs + fusibles + les 3 BR et je croise les doigts.
Suite ce week-end



[David]

Tu nous en diras plus oui, curieux de savoir aussi
